- 33 -

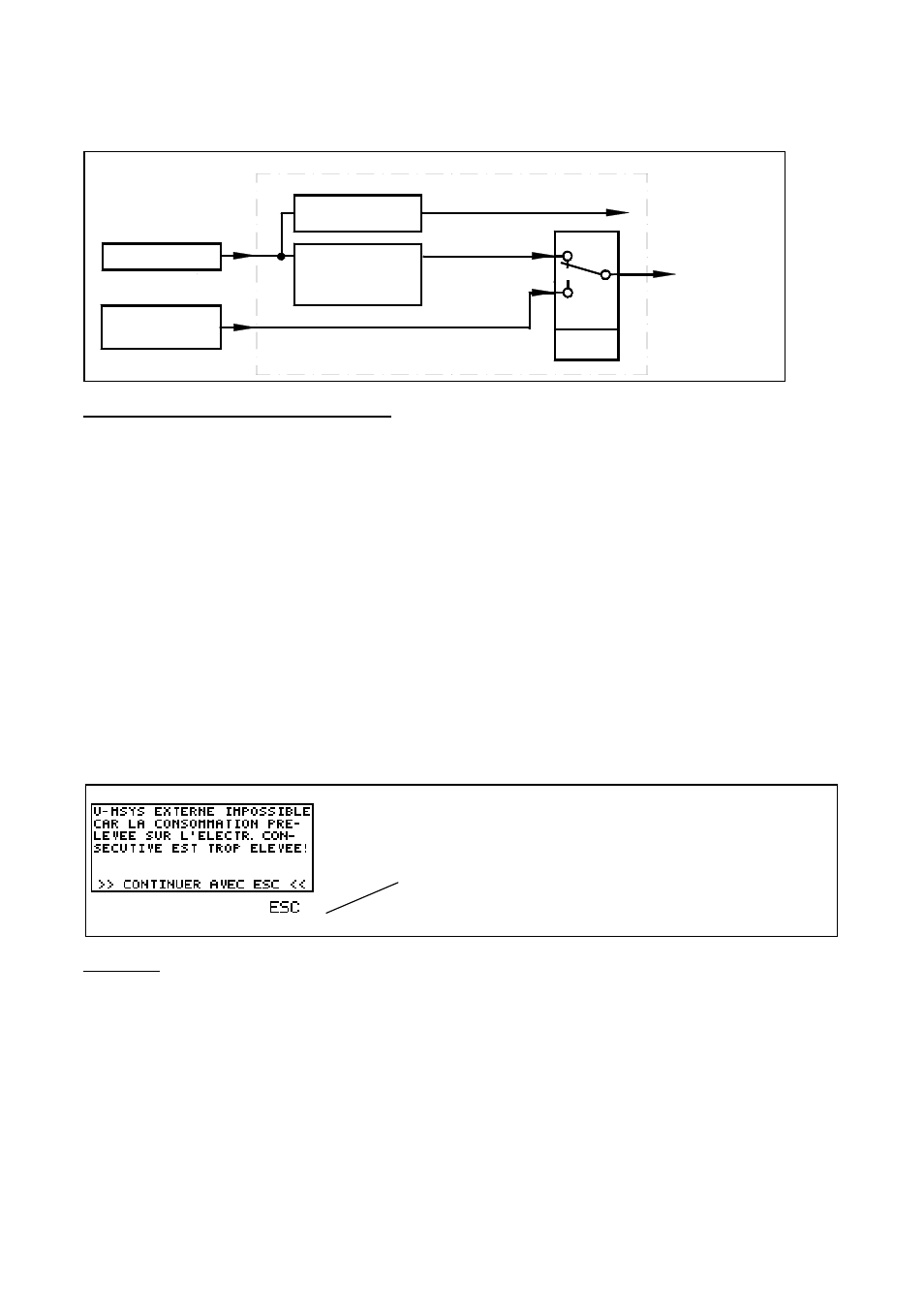

Diagramme de l’alimentation du système de mesure et du PWM 8 lorsque le bloc d’alimentation 24 V et l'électronique
consécutive sont raccordés (avec platine interface HTL):
DC/DC Wandler
Folgeelektronik
HTL
Netzteil
PWM 8
Schaltregler ohne
Potentialtrennung
EXT
U-MSYS
interne PWM 8 Versorgung
INT
zur Meßsystemversorgung
Remarque relative à la platine interface HTL:
Avec l’utilisation de la platine interface HTL, si l’alimentation du système de mesure est commutée sur
INTERNE alors qu’une électronique consécutive est raccordée simultanément sur l’embase OUT de la platine
interface, le régulateur à commutation du PWM 8 essaie de régler (de bloquer) la tension du système de
mesure à la valeur de la tension de l'électronique consécutive. Le PWM 8 ne se règle pas en permanence sur
la tension système de mesure de l'électronique consécutive mais seulement lorsqu’il est activé, lorsque la
tension du système de mesure est commutée ou décommutée ou lorsque l’alimentation du système de
mesure est commutée sur INTERNE. Si aucune électronique consécutive n’est raccordée, le régulateur à
commutation délivre 12 V en configuration par défaut. La séparation de potentiel dans le PWM 8 entre la
tension de l'électronique consécutive et la tension du système de mesure est impossible avec la platine
interface HTL!
6.1.4 Surveillance de la tension d’alimentation du système de mesure
Si l’alimentation du système de mesure est commutée sur EXTERNE, le paramètre P2:
U-MSYS EXTERNE est commuté sur POT. LIBRE; le PWM 8 vérifie la tension de l'électronique consécutive.
Pour pouvoir commuter l’alimentation du système de mesure sur EXTERNE, il faut que l'électronique
consécutive puisse délivrer au minimum le courant pour la commutation de la séparation de potentiel et du
régulateur à commutation. Si tel n’est pas le cas, l’écran affiche le message suivant:
L’alarme est validée à l’aide de cette softkey. L’alimentation
du système de mesure est recommutée sur INTERNE.
Remarque:
Si le paramètre P2: U-MSYS EXTERNE est réglé sur POT. LIBRE, il est possible de décommuter la
séparation de potentiel et le régulateur à commutation dans le PWM 8 en activant P2 sur CLIENT. Ceci
permet de faire chuter le prélèvement de puissance par l'électronique consécutive (cf. chap. 5.2.2:
PARAMETRES sous paramètre P2).
Si l’on utilise la platine interface HTL, le paramètre P2 n’est pas disponible, une séparation de potentiel n’est
pas possible!
Electronique consé-
cutive HTL
Convertisseur à
courant continu
Alimentation PWM 8 interne
Régulateur de
commutation
vers al
im
ent
ati
on du
sy
stèm
e
m
esu
re
Bloc d'alimentation
