- 72 -
17.3.2 Commutation de l'alimentation des systèmes de mesure sur HTL
La tension d'alimentation des systèmes de mesure peut être commutée sur HTL (10 ... 30 V) si l'on appuye
sur la softkey „MODIFIER“ lorsque le paramètre „V+ [Up]“ est sélectionné (affiché en vidéo inverse). Pour plus
de sécurité, le PWM8 affiche un message d'avertissement qui doit être validé avec la softkey „ESC“.
Remarque:
A la suite d'une coupure d'alimentation (mise hors tension du PWM8), U_MSYS est toujours réglé sur 5V. Si
nécessaire, l'utilisateur doit commuter à nouveau le PMW8 sur l'alimentation HTL!

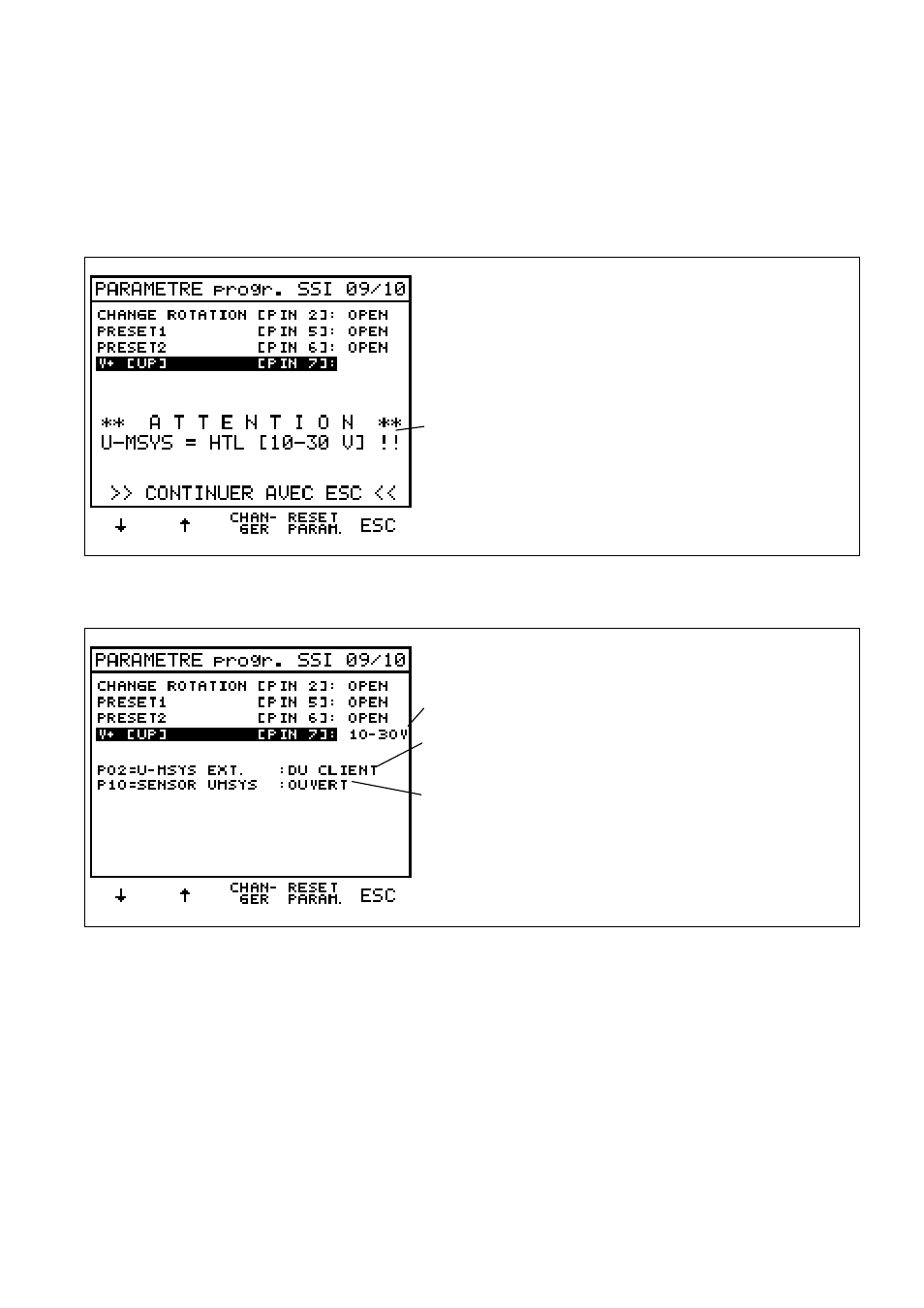

Message d'avertissement!
La tension d'alimentation des systèmes de mesure est
commutée sur HTL (10 ... 30 V). Dans ce cas, les systèmes
de mesure TTL (5 V) qui auraient été raccordés par erreur
seraient détruits avec ce mode de fonctionnement!
Après avoir validé le message d'avertissement avec „ESC“, le PWM8 affiche encore les configurations de
paramètres qu'il enregistre de manière interne:
Alimentation HTL activée
Avec HTL, l'alimentation du système de mesure n'est
possible que de manière externe „DU CLIENT“
La liaison palpeur sur l'entrée des systèmes de mesure et sur
la sortie des systèmes de mesure de la platine interface est
ouverte; ceci permet d'utiliser l'interface série
supplémentaire.
Lorsque l'on quitte cette liste de paramètres avec la softkey „ESC“, le PWM8 affiche à nouveau la liste des
paramètres P1-P10. Comme il est de coutume sur la platine interface HTL, les paramètres P2 et P3 ne sont
pas présents.
