Les signaux rectangulaires HTL peuvent être transmis à l'électronique consécutive (automates
programmables, etc.) sur des longueurs de câble pouvant atteindre 300 m (jusqu'à 100 m avec ERN 1030).
Afin de respecter les temps de commutation et la rectitude des fronts, il est souhaitable de ne pas dépasser la
longueur de câble définie en fonction de la fréquence de balayage et de la tension d'alimentation.
Les signaux rectangulaires HTL peuvent encore être subdivisés jusqu'à 100 fois dans l'électronique
consécutive au moyen de boucles à verrouillage de phase PLL.

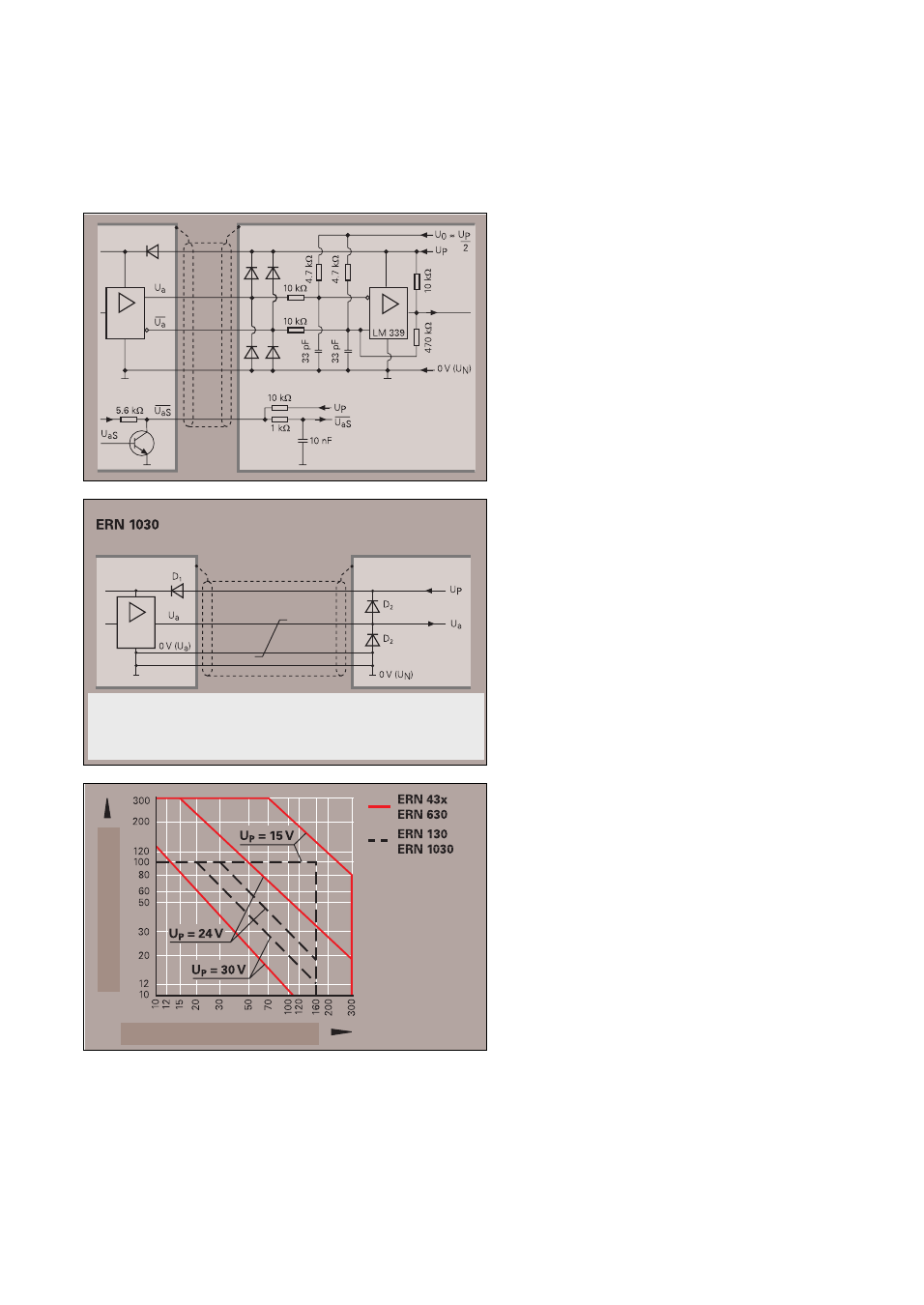

Longueur de câble admissible en fonction de la fréquence de balayage et de la tension d'alimentation.
Bei Kabellängen > 50 m müssen zur Erhöhung der
Störsicherheit die entsprechenden 0 V-Signalleitungen mit 0
V der Folge-Elektronik verbunden werden.
Fréquence de balayage [kHz]
Longueur du c
â
ble [m]
Sur des longueurs de câble > 50 m et pour améliorer l'anti-
parasitage, les lignes correspondantes du signal 0V doivent être
reliées au 0V de l'électronique consécutive.
