17 Description du logiciel
17.1 Niveau de logiciel nécessaire
Le fonctionnement de la platine interface Id.-Nr. 312186-02 implique l'utilisation du logiciel PWM8 246199-10
(246200.10) ou d'un indice plus récent.
17.2 Sélection des systèmes de mesure à l'aide des softkeys
17.2.1 Avec le masque de sélection

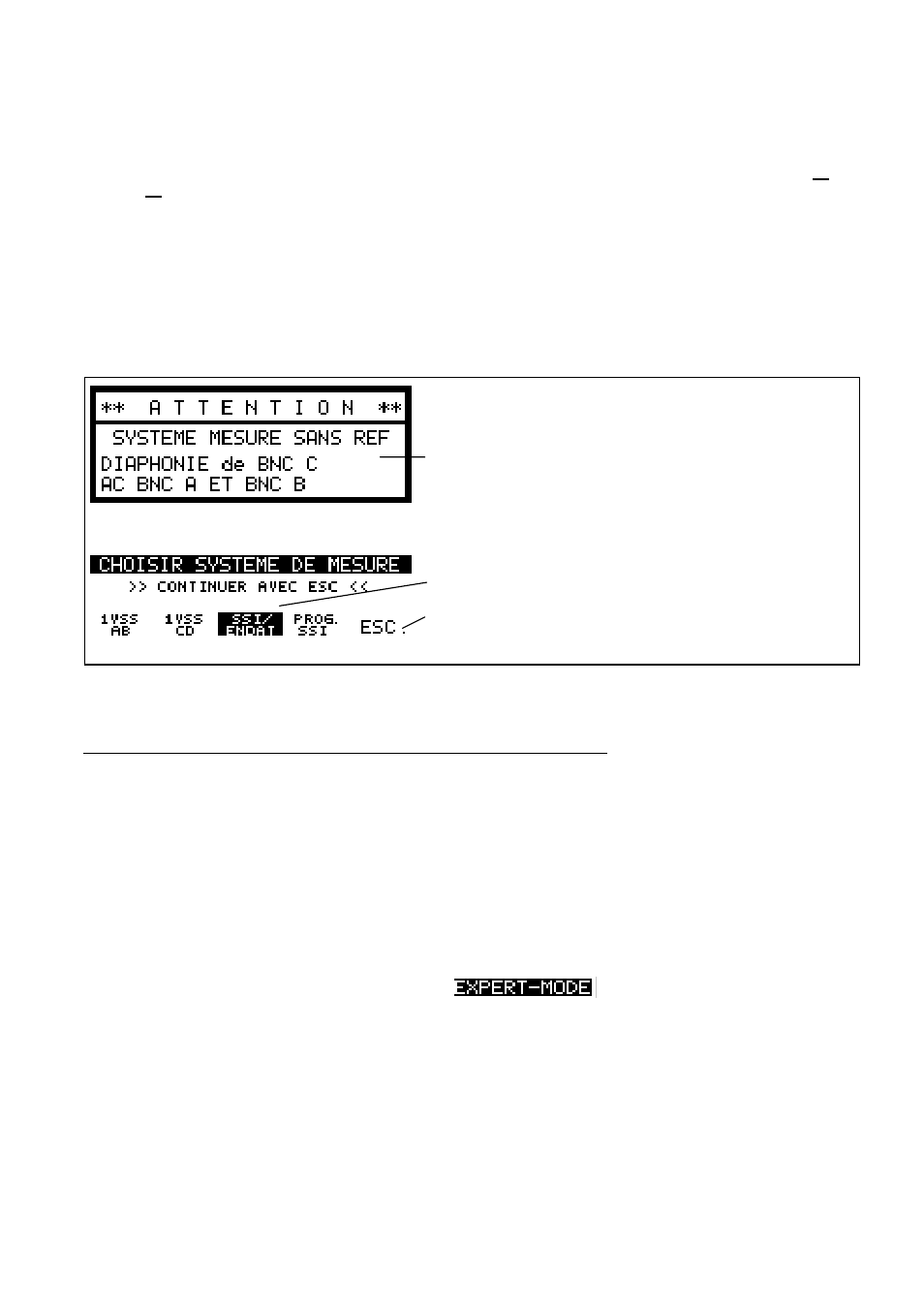

Lorsque le PWM8 a été mis sous tension, il affiche un masque de sélection dans lequel vous pouvez
sélectionner le système de mesure à contrôler.
Le système de mesure affiché en vidéo inverse dans le menu de softkeys est sélectionné:
Champ d'option pour l'affichage de remarques
Système de mesure sélectionné est affiché en vidéo inverse
Après avoir sélectionné le système de mesure, continuer
avec la touche „ESC“
Pour quitter ce masque, appuyer sur la touche „ESC“. L'affichage commute en mode de fonctionnement du
PWM8. Le système de mesure sélectionné est affiché en MODE „INFO“ du PWM8.
Possibilités de sélection des systèmes de mesure avec cette carte interface:
1. Système de mesure 1Vcc avec piste incrémentale AB Zn/Z1 sélectionné
2. Système de mesure 1Vcc avec piste incrémentale CD Zn/Z1 sélectionné
3. Système de mesure 1Vcc avec interface EnDat ou SSI
4. Système de mesure 1Vcc avec interface SSI programmable
17.2.2 Avec paramètre P9 et EXPERT MODE
Modification des paramètres du PWM8:
Pour pouvoir modifier les paramètres du PWM8, il convient tout d'abord d'activer le MODE EXPERT du
PWM8.
Pour activer le MODE EXPERT, appuyer simultanément sur les touches de softkey droite et gauche pendant
l'affichage du message de mise sous tension du PWM8.
Pour confirmer cette activation, l'affichage LC indique
pendant l'affichage du message
de mise sous tension du PWM8.
La fonction EXPERT MODE peut être mémorisée de manière permanente avec le paramètre P4:
MEMORISATION EXPERT MODE (cf. mode d'emploi du PWM8, chap. MODE EXPERT).
