Réglages du PWM 8
* Interface 1 Vcc
•
Anciennes séries LS:
LS 50x; LS 80x
(ex. LS 503; LS 803)
•
I0 = 5 ... 15µA

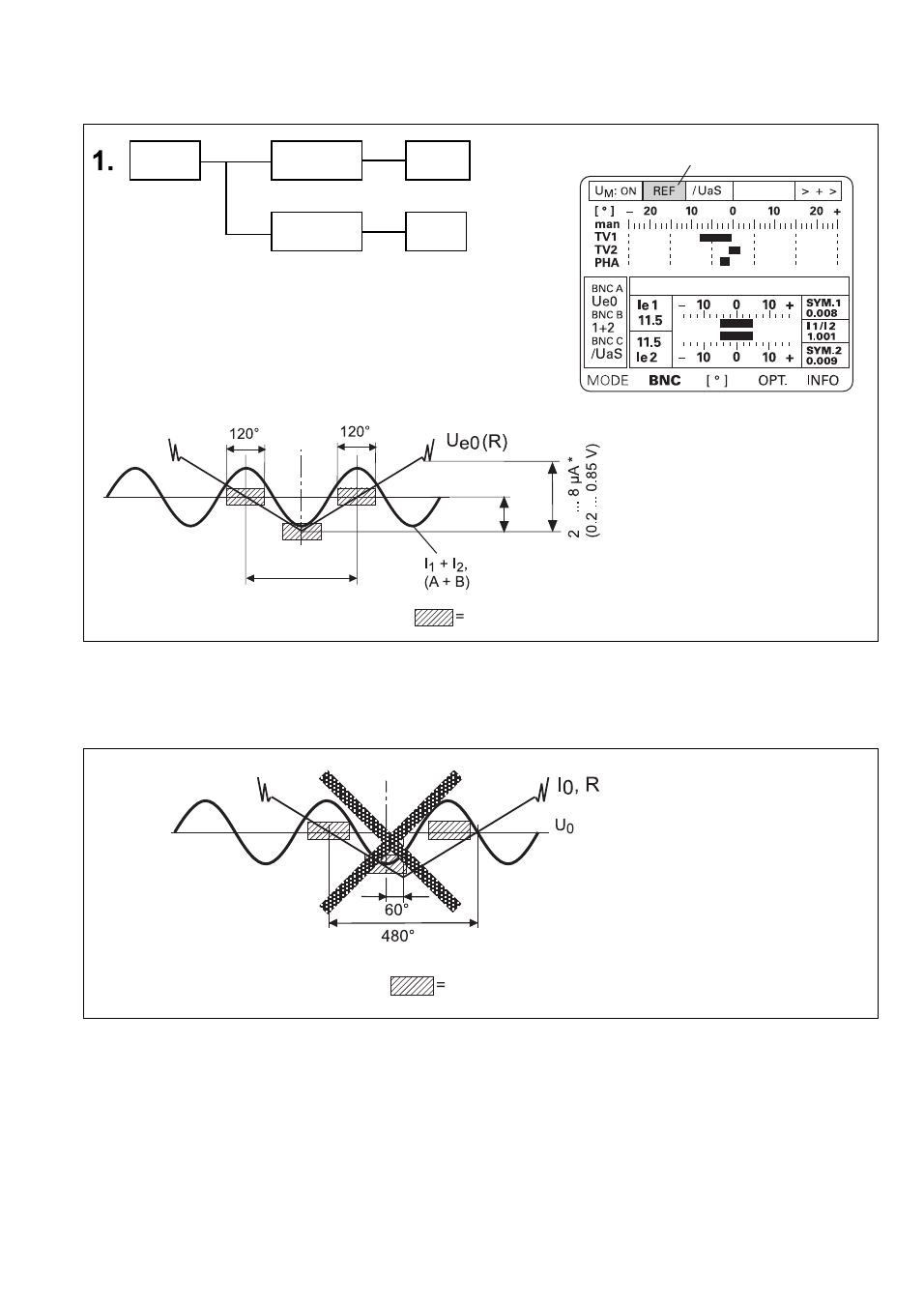

Signal de la marque de référence
Attention: Les points d’intersection des fronts de la marque de référence (marque de référence/ligne Uo)
ne doivent pas être situés en dehors de la plage de tolérance!
Remarque:
La qualité des signaux de sortie influe sur la précision des systèmes de mesure linéaire et des capteurs
rotatifs. Les tolérances indiquées sont valables pour les systèmes de mesure HEIDENHAIN et pour des
applications standard (par exemple, LS sur machines-outils avec résolutions de mesure jusqu'à 1 µm).
Avec les systèmes de mesure plus précis (par ex., systèmes de mesure à règle nue et à balayage sans
contact, systèmes de mesure angulaire ou systèmes de mesure dont les signaux de sortie peuvent subir une
forte interpolation) les signaux de sortie sont soumis à des tolérances plus serrées.
Après avoir réalisé le réglage de ses systèmes de mesure de haute précision, la société HEIDENHAIN établit
une comparaison par rapport à un étalon de mesure.
BNC BNC A Ue0 (A)*
BNC B 1+2 (A+B)*
Plage de tolérance
Position ± 60°
Largeur ± 360°
Affichage avec augm. de temps
≈
1 sec.
Plage de tolérance
Mesurer amplitude [µAcc]
