Remarques relatives à l’alimentation directe du système de mesure à partir de l'électronique
consécutive: (paramètre P2: PAR CLIENT)
1. Il est possible que le fonctionnement sans perturbations d’électroniques consécutives avec interfaces pour
signaux de mesure 11µAcc et 1 Vcc ne soit pas assuré en raison des décalages de signaux par
l'électronique consécutive!
2. La tension du système de mesure de l’électronique consécutive est commutée directement sur le système
de mesure, sans que le PWM 8 n’influe sur elle; elle ne peut pas être modifiée.
3. Il n’existe pas de limite de courant de la tension du système de mesure.
4. Le prélèvement de puissance dans l'électronique consécutive pour alimenter le système de mesure n’est
que légèrement supérieur au besoin du système de mesure. Environ 10 mA sont nécessaires à la
surveillance de tension de l'électronique consécutive.
Paramètre P3: U-MSYS-LIMIT [ACT. (6 V), DESACT. (9 V)]
Le paramètre P3 définit les limites de réglage max. de la tension du système de mesure. La désactivation de
la U-MSYS-Limits permet de régler la tension dans une plage pouvant aller jusqu’à 9V
± 1V.
Attention: Destruction possible du système de mesure en cas de surtension!
Les systèmes de mesure standard fonctionnent avec une tension de 5V ±±±± 5%.
Particularité de la platine interface HTL:
Le paramètre P3 n’est pas disponible si l’on utilise une platine interface HTL!
En MODE EXPERT et à l’aide des softkeys du menu MODE EXPERT, la tension du
système de mesure ne peut être réglée que si le paramètre P2 est commuté sur POT. LIBRE.
Paramètre P4: MODE EXPERT [NE PAS MEMORISER, MEMORISER
Si le paramètre P4 est mis sur MEMORISER, le MODE EXPERT reste actif après une coupure de courant. Si
P4 est mis sur NE PAS MEMORISER, le MODE EXPERT doit être réactivé après chaque coupure de
courant.
Paramètre P5: EXPLOITATION [PAR 1, PAR 2, PAR 4]
Le paramètre P5 permet de configurer l’exploitation des fronts du COMPTEUR UNIVERSEL (MODE PWM 8:
COMPTEUR UNIVERSEL). L’exploitation des fronts détermine combien de fronts par période de signal des
signaux incrémentaux 1 et 2 doivent être commutés sur le compteur universel et sur la mesure de fréquence.
Avec le MODE PWM 8: CALCULER NB IMPULSIONS, l’exploitation est commutée automatiquement PAR 1.
L’EXPLOITATION est affichée derrière le titre du mode du COMPTEUR UNIVERSEL:

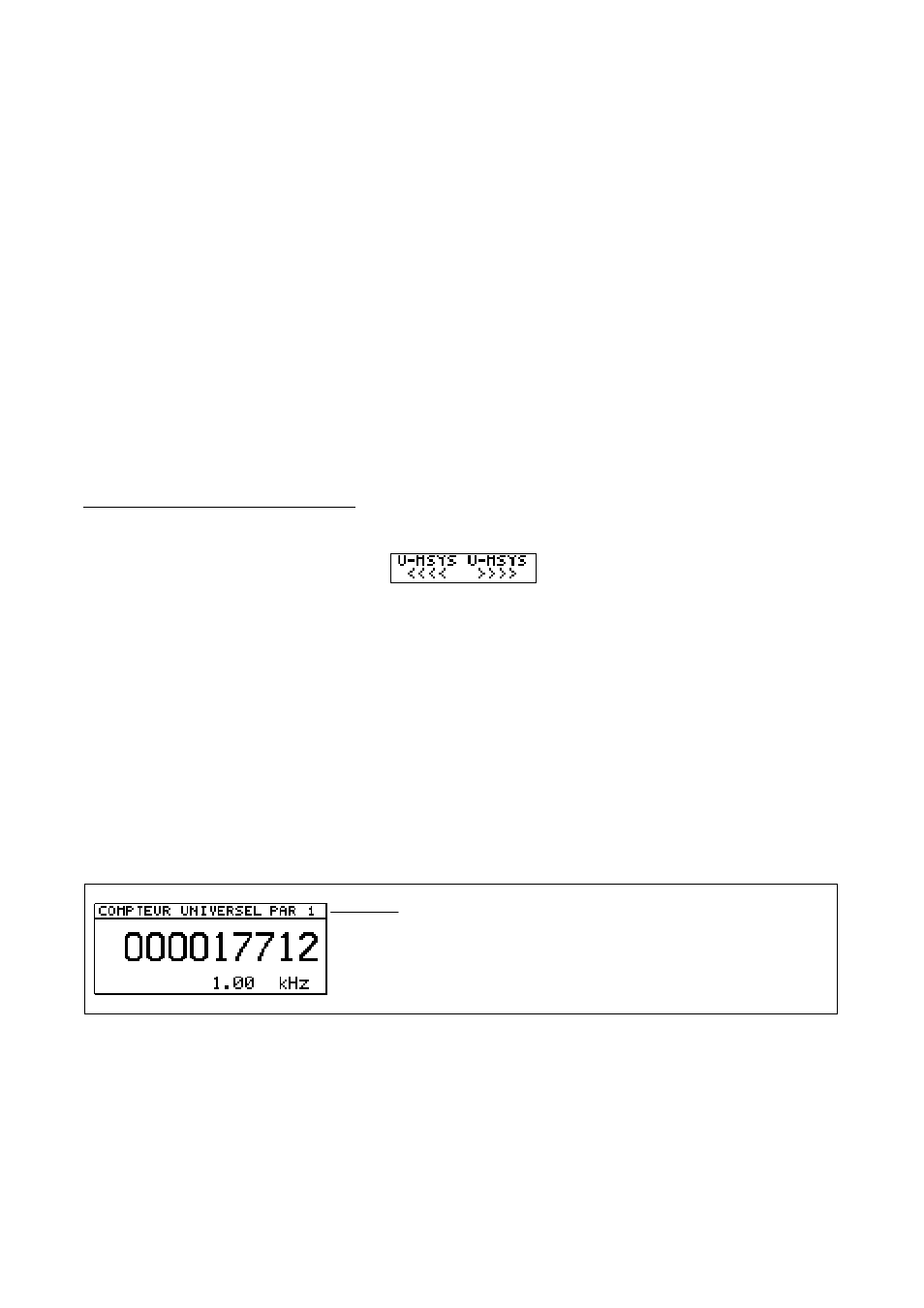

Affichage de l’exploitation des fronts du compteur universel
(ici: PAR 1)
Paramètre P6: MODE DE COMPTAGE [0-1-2, 0-2-4, 0-5-0]
Le paramètre P6 définit le MODE DE COMPTAGE du COMPTEUR UNIVERSEL au dernier digit.
