HEIDENHAIN iTNC 530 95
3.9 FRAISA
GE DE TR
OUS (cy
c
le
208)

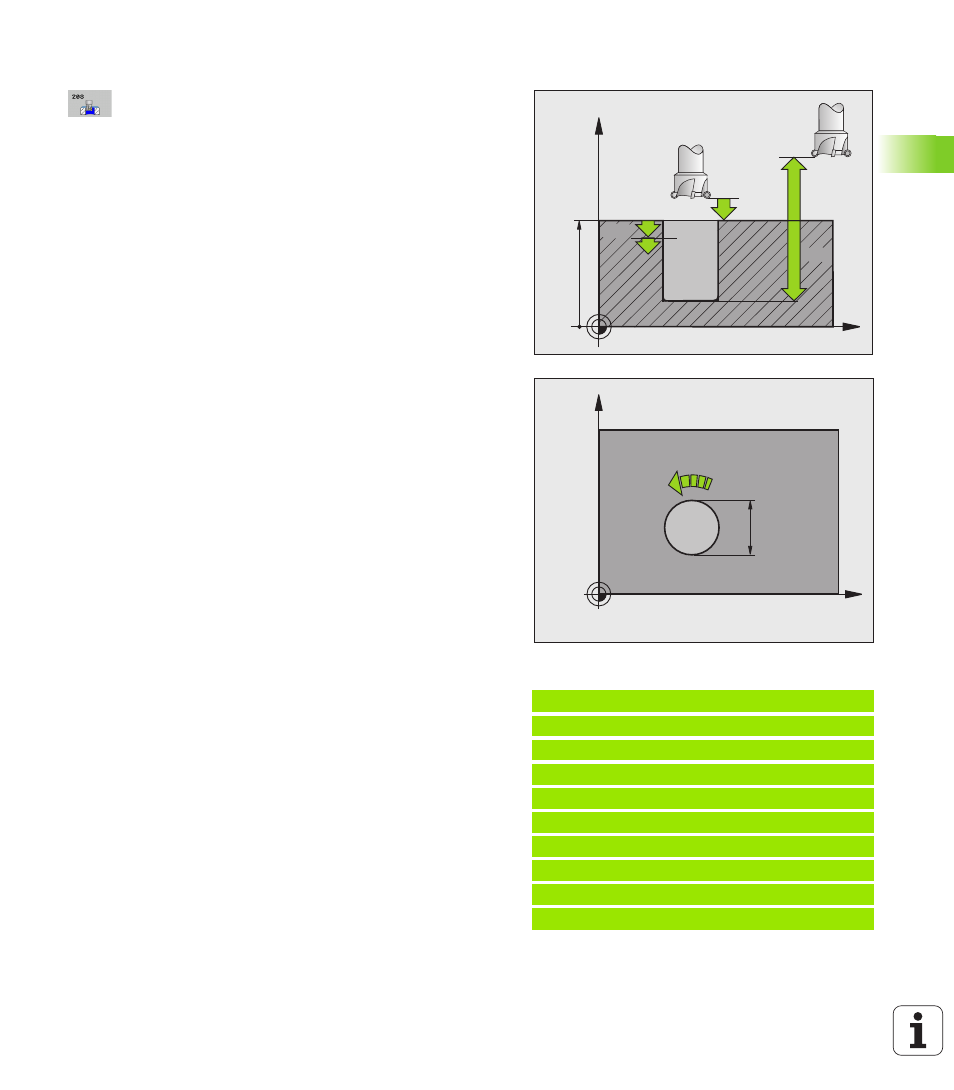

Paramètres du cycle
 Distance d'approche Q200 (en incrémental) :
distance entre la face inférieure de l'outil et la surface
de la pièce. Plage d’introduction : 0 à 99999,9999 ou
PREDEF
 Profondeur Q201 (en incrémental) : distance entre la
surface de la pièce et le fond du trou. Plage de saisie
-99999,9999 à 99999,9999
 Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors de l'usinage sur la
trajectoire hélicoïdale, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FAUTO, FU,
FZ
 Passe par rotation hélic. Q334 (en incrémental) :
distance parcourue en une passe par l'outil sur une
hélice (=360°). Plage d'introduction 0 à 99999,9999
 Coord. surface pièce Q203 (en absolu) : coordonnée
de la surface de la pièce. Plage de saisie -99999,9999
à 99999,9999
 Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage de saisie
de 0 à 99999,9999 ou PREDEF
 Diamètre nominal Q335 (en absolu) : diamètre du
trou. Si vous programmez un diamètre nominal égal
au diamètre de l'outil, la TNC perce directement à la
profondeur programmée, sans interpolation
hélicoïdale. Plage d'introduction 0 à 99999,9999
 Diamètre de pré-perçage Q342 (en absolu) : dès que
vous introduisez dans Q342 une valeur supérieure à
0, la TNC n'exécute plus de contrôle diamètre
nominal et diamètre de l'outil. De cette manière, vous
pouvez usiner des trous dont le diamètre est
supérieur à deux fois le diamètre de l'outil. Plage
d'introduction 0 à 99999,9999
 Mode fraisage Q351 : mode de fraisage avec M3
+1 = fraisage en avalant
–1 = fraisage en opposition
PREDEF
= valeur par défaut à partir de GLOBAL DEF
Exemple : Séquences CN
12 CYCL DEF 208 FRAISAGE DE TROUS
Q200=2 ;DISTANCE D'APPROCHE
Q201=-80 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q334=1.5 ;PROFONDEUR DE PASSE
Q203=+100 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q335=25 ;DIAMÈTRE NOMINAL
Q342=0 ;DIAMÈTRE PRÉ-PERÇAGE
Q351=+1 ;MODE FRAISAGE
X
Z
Q200
Q201
Q203
Q204
Q334
X
Y
Q206
Q335
