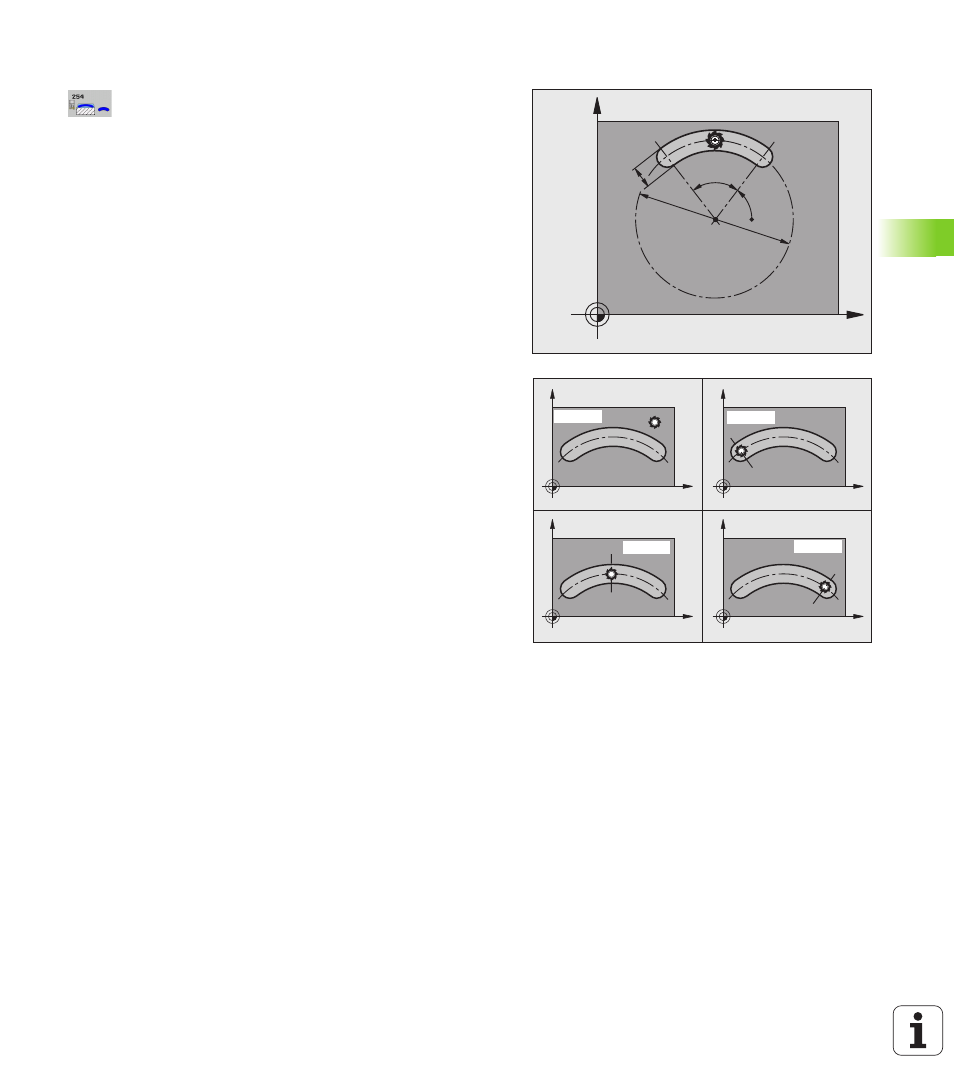

5.5 RAINURE CIR
C
ULAIRE (cy
c
le
254, DIN/ISO:
G254)
Paramètres du cycle
Opérations d'usinage (0/1/2)
Q215 : Définir les
opérations d'usinage :
0 : Ebauche et finition
1 : Ebauche seulement
2 : Finition seulement
La finition latérale et la finition en profondeur ne sont
exécutées que si la surépaisseur de finition
correspondante (Q368, Q369) a été définie.
Largeur rainure
Q219 (valeur parallèle à l'axe
secondaire du plan d'usinage). Entrer la largeur de la
rainure. Si la largeur indiquée pour la rainure est égale
au diamètre de l'outil, la TNC n'effectue que
l'ébauche (fraisage d'un trou oblong). La largeur
maximale de la rainure pour l'ébauche équivaut à
deux fois le diamètre de l'outil. Plage de saisie 0 à
99999,9999
Surépaisseur finition latérale
Q368 (en
incrémental) : surépaisseur de finition dans le plan
d'usinage. Plage de saisie 0 à 99999,9999
Diamètre cercle primitif
Q375 : introduire le
diamètre du cercle primitif. Plage d'introduction 0 à
99999,9999
Réf. position rainure (0/1/2/3)
Q367 : position de
la rainure par rapport à la position de l'outil lors de
l'appel du cycle:
0 : la position de l'outil n'est pas prise en compte. La
position de la rainure résulte du centre du cercle
primitif et de l'angle initial
1: Position de l'outil = centre du cercle de la rainure à
gauche. L'angle initial Q376 se réfère à cette position.
Le centre programmé du cercle n'est pas pris en
compte
2 : position de l'outil = centre de l'axe médian. L'angle
initial Q376 se réfère à cette position. Le centre
programmé du cercle n'est pas pris en compte
3: Position de l'outil = centre du cercle de la rainure à
droite. L'angle initial Q376 se réfère à cette position.
Le centre programmé du cercle n'est pas pris en
compte
Centre 1er axe
Q216 (en absolu) : centre du cercle
primitif dans l'axe principal du plan d'usinage. N'agit
que si Q367 = 0. Plage d'introduction -99999,9999 à
99999,9999
X
Y
Q248
Q376
Q219
Q375
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
