12.7 T
O
URNA
GE INTERPOLE (option
logicielle, cy
cle 290, DIN/ISO:
G290)
Fraisage contour
Les surfaces peuvent être fraisées en introduisant Q444=0. Pour
l'usinage, utilisez une fraise avec un rayon de dent (R2). Si il y a une
grande surépaisseur sur les surfaces, utilisez plutôt le fraisage pour
ébaucher que le tournage interpolé.
Variantes d'usinage

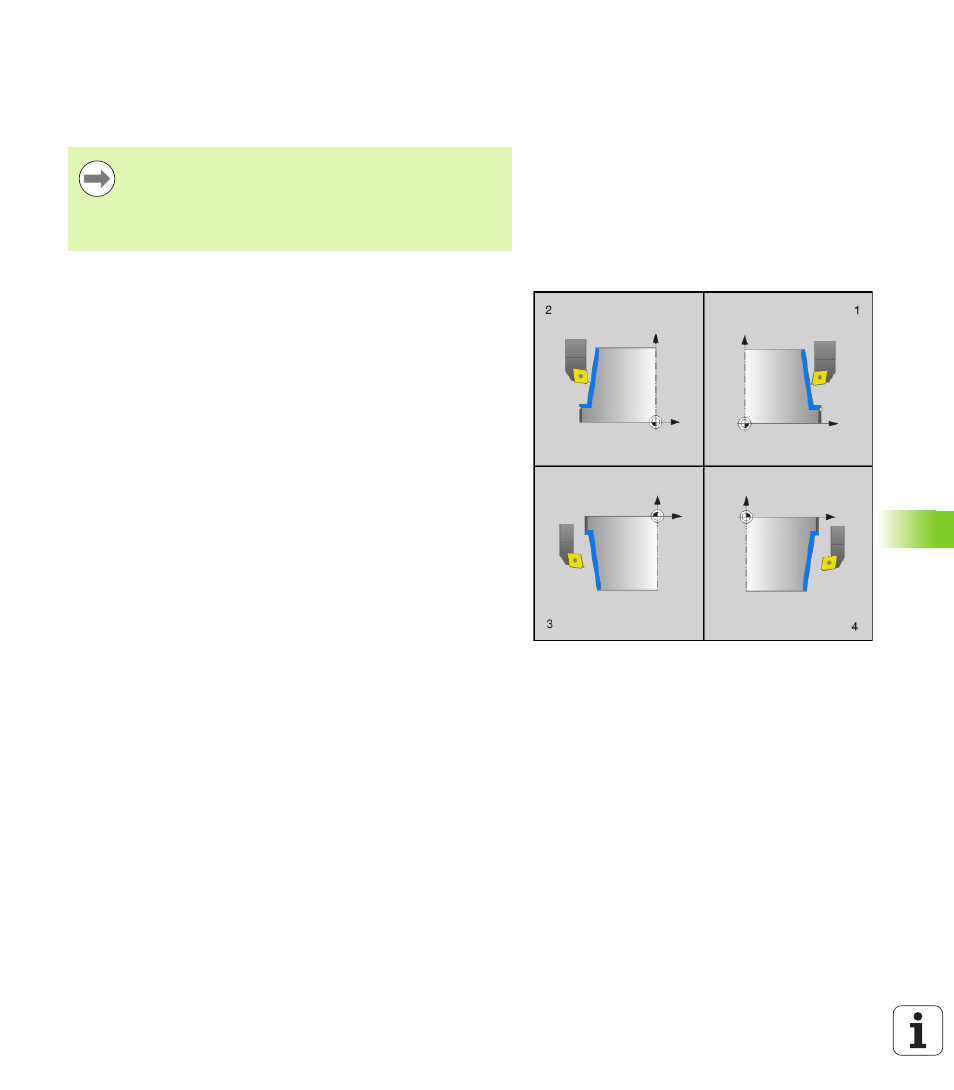

La combinaison des points de départ et point final avec les angles
Q495 et Q496 donne les possibilités d'usinage suivantes :
 Usinage extérieur dans Quadrant 1 (1) :
 Introduire angle surf. périph Q495 positif
 Introduire angle surface transv. Q496 négatif
 Introduire départ contour X Q491 inférieur à fin de contour X Q493
 Introduire départ contour Z Q492 supérieur à fin de contour Z
Q494
 Usinage intérieur dans Quadrant 2 (2) :
 Introduire angle surf. périph Q495 négatif
 Introduire angle surface transv. Q496 positif
 Introduire départ contour X Q491 supérieur à fin de contour X
Q493
 Enter un départ de contour Z Q492 qui est supérieur à la fin de
contour Z Q494
 Usinage extérieur dans Quadrant 3 (3) :
 Entrer un angle de surface périphérique Q495 positif
 Entrer un angle de surface transversal Q496 négatif
 Entrer un départ de contour X Q491 qui est supérieur à la fin de
contour X Q493
 Introduire départ contour Z Q492 inférieur à fin de contour Z Q494
 Usinage intérieur dans Quadrant 4 (4) :
 Entrer un angle de surface périphérique Q495 négatif
 Entrer un angle de surface transversal Q496 positif
 Entrer un départ de contour X Q491 qui est inférieur à la fin de
contour X Q493
 Entrer un départ de contour Z Q492 qui est inférieur à la fin de
contour Z Q494
 Gorge axiale :
 Entrer un départ de contour X Q491 qui est égal à la fin de contour
X Q493
 Gorge radiale :
 Entrer un départ de contour Z Q492 qui est inférieur à la fin de
contour Z Q494
Avec le fraisage, le cycle permet de faire l'usinage en
plusieurs coupes.
Notez qu'avec le fraisage, la vitesse d'avance correspond
à l'indication dans Q440 (vitesse de coupe). L'unité de la
vitesse de coupe est en mètre par minute.
