366 Cycles palpeurs : initialisation automatique des points d'origine
15.3 PREF CENT
. OBL
O
NG (cy
c
le
409, DIN/ISO:
G409, f
onction FCL 3)

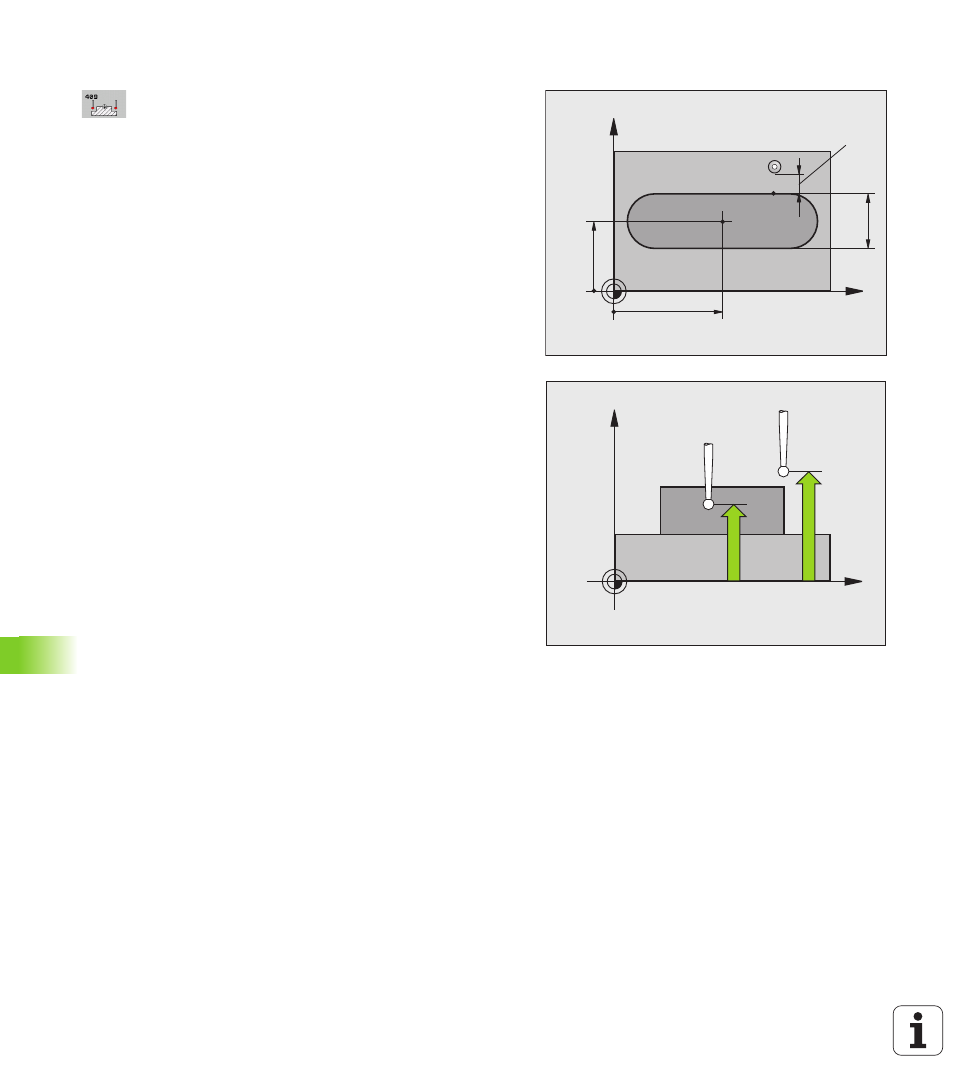

Paramètres du cycle
 Centre 1er axe Q321 (en absolu) : centre de l'oblong
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
 Centre 2ème axe Q322 (en absolu) : centre de l'oblong
dans l'axe secondaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
 Largeur oblong Q311 (en incrémental) : largeur de
l'oblong indépendante de la position dans le plan
d'usinage. Plage d’introduction 0 à 99999,9999
 Axe de mesure (1=1er axe/2=2ème axe) Q272 : axe
dans lequel la mesure doit être effectuée :
1: axe principal = axe de mesure
2: axe secondaire = axe de mesure
 Hauteur mesure dans axe palpage Q261 (en absolu) :
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
 Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 s'additionne à PM6140.
Plage d’introduction : 0 à 99999,9999, ou PREDEF
 Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d’introduction -99999,9999 à 99999,9999, ou PREDEF
 Numéro dans tableau Q305 : indiquer le numéro dans
le tableau de points zéro/tableau Preset dans lequel la
TNC doit mémoriser les coordonnées du centre de
l'oblong. En indiquant Q305=0 et Q303=1, la TNC
définit automatiquement l'affichage de manière à ce
que le nouveau point d'origine se trouve au centre de
l'oblong. En indiquant Q305=0 et Q303=0, la TNC
inscrit automatiquement le centre de l'oblong à la
ligne 0 du tableau de points zéro. Plage de saisie de 0
à 99999
 Nouveau pt de réf. Q405 (en absolu) : coordonnée
dans l'axe de mesure à laquelle la TNC doit initialiser
le centre de l'oblong. Valeur par défaut = 0. Plage
d'introduction -99999,9999 à 99999,9999
X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
