HEIDENHAIN iTNC 530 141

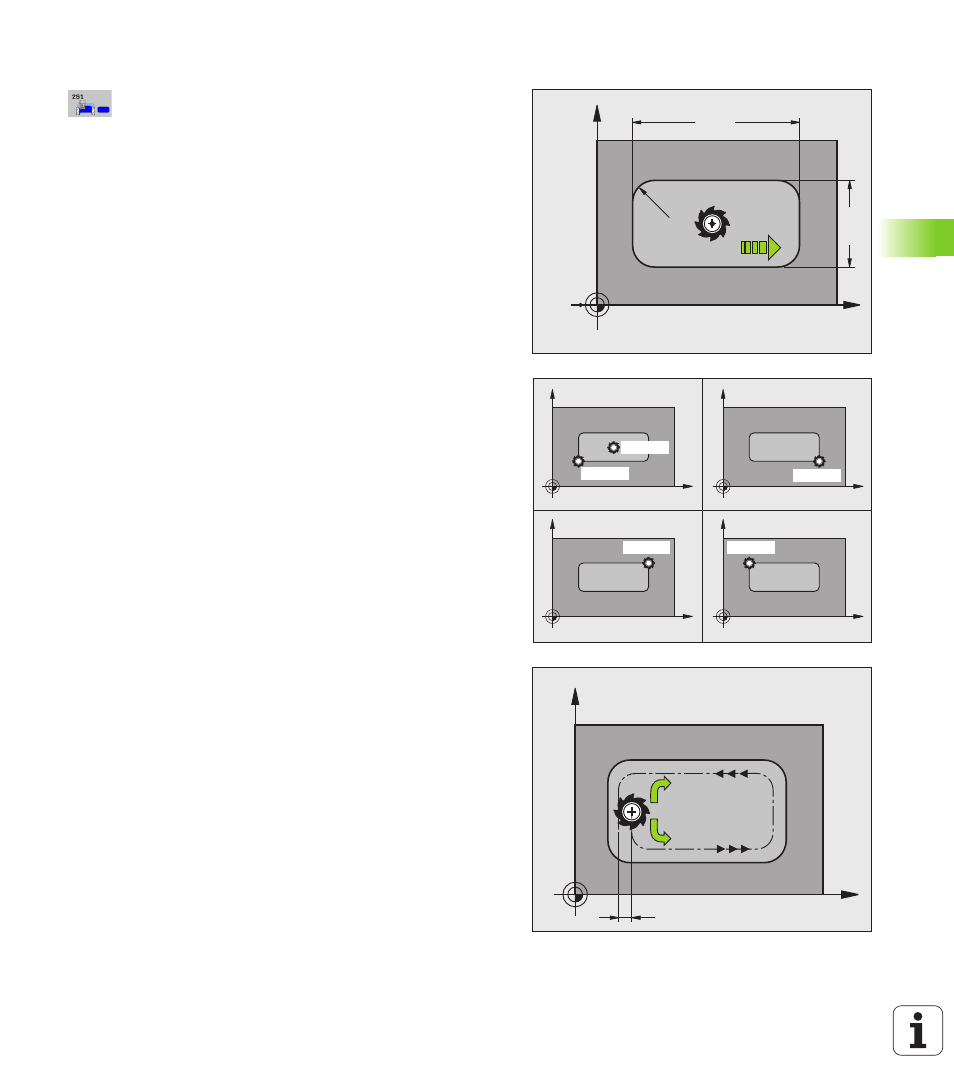

5.2 POCHE RECT
ANGULAIRE (cy
c
le
251, DIN/ISO:
G251)
Paramètres du cycle
 Opérations d'usinage (0/1/2) Q215: Définir les
opérations d'usinage:
0: Ebauche et finition
1 : Ebauche seulement
2: Finition seulement
La finition latérale et la finition en profondeur ne sont
exécutées que si la surépaisseur de finition
correspondante (Q368, Q369) a été définie
 1er côté Q218 (en incrémental) : longueur de la poche
parallèle à l'axe principal du plan d'usinage. Plage
d'introduction 0 à 99999,9999
 2ème côté Q324 (en incrémental) : longueur de la
poche parallèle à l'axe secondaire du plan d'usinage.
Plage d'introduction 0 à 99999,9999
 Rayon d'angle Q220: Rayon de l'angle de la poche. S'il
n'a pas été introduit ou s'il est inférieur au rayon
d'outil actif, la TNC ajuste le rayon d'angle à la même
valeur que celle du rayon de l'outil Dans ces cas, la
TNC ne délivre pas de message d'erreur. Plage
d'introduction 0 à 99999,9999
 Surépaisseur finition latérale Q368 (en
incrémental) : surépaisseur de finition dans le plan
d'usinage. Plage de saisie 0 à 99999,9999
 Position angulaire Q224 (en absolu) : positon
angulaire la poche entière. Le centre de rotation est la
position où se trouve l'outil lors de l'appel du cycle.
Plage d'introduction 360,0000 à 360,0000
 Position poche Q367: Position de la poche par
rapport à la position de l'outil lors de l'appel du cycle:
0: Position de l'outil = centre de la poche
1: Position de l'outil = coin inférieur gauche
2: Position de l'outil = coin inférieur droit
3: Position de l'outil = coin supérieur droit
4: Position de l'outil = coin supérieur gauche
 Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage (en mm/min). Plage de saisie
de 0 à 99999,999 ou FAUTO, FU, FZ.
 Mode fraisage Q351 : type de fraisage avec M3 :
+1 = fraisage en avalant
–1 = fraisage en opposition
+0 = fraisage en avalant ; la TNC conserve le mode
Fraisage en avalant même si la mise en miroir est
activée.
Sinon PREDEF
X
Y
Q21
9
Q218
Q207
Q220
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
X
Y
k
Q351= +1
Q351= –1
