HEIDENHAIN iTNC 530 227
8.2 CORPS D'UN C
Y
LINDRE (cy
c
le
27
, DIN/ISO:
G127
, option logicielle 1)
8.2 CORPS D'UN CYLINDRE
(cycle 27, DIN/ISO: G127, option
logicielle 1)
Mode opératoire du cycle

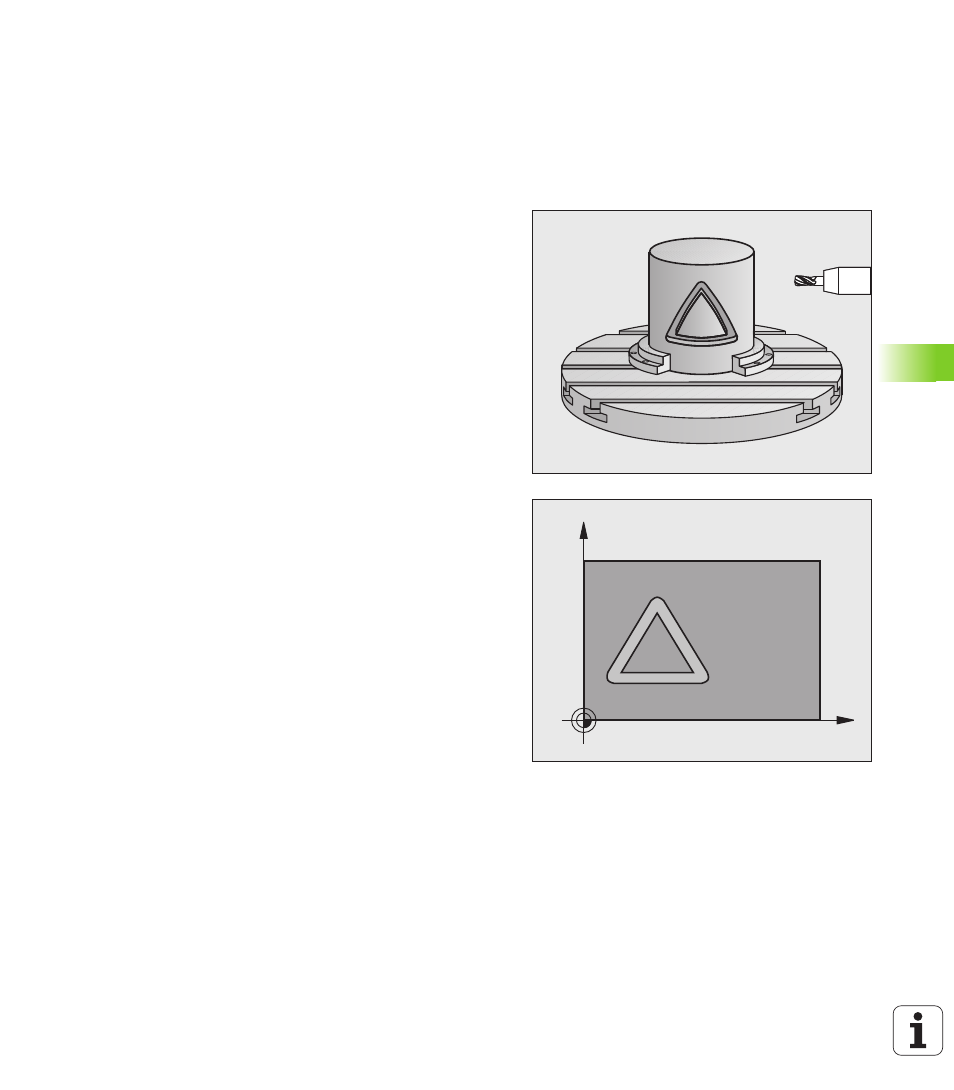

Ce cycle permet d'appliquer le développé d'un contour défini sur le
corps d'un cylindre. Utilisez le cycle 28 si vous souhaitez usiner p. ex.
des rainures de guidage sur un cylindre.
Vous décrivez le contour dans un sous-programme que vous
définissez avec le cycle 14 (CONTOUR).
Le sous-programme contient les coordonnées d'un axe angulaire (ex.
axe C) et de l'axe dont la trajectoire lui est parallèle (ex. axe de broche).
Vous disposez des fonctions de contournage L, CHF, CR, RND, APPR (sauf
APPR LCT
) et DEP.
Vous pouvez introduire soit en degrés, soit en mm (inch) les données
dans l'axe angulaire (lors de la définition du cycle).
1 La TNC positionne l'outil au-dessus du point de plongée. La
surépaisseur latérale de finition est alors prise en compte
2 L'outil usine en suivant le contour programmé avec l'avance de
fraisage Q12 à la première profondeur de passe
3 A la fin du contour, la TNC déplace l'outil à la distance d'approche
et le replace au point de plongée
4 Les phases 1 à 3 sont répétées jusqu'à ce que le profondeur
programmée Q1 soit atteinte
5 Pour terminer, l'outil retourne à la distance d'approche
C
Z
