HEIDENHAIN iTNC 530 349
14.5 R
O
T
A
TION DE BA
SE compensée par ax
e r
o
tatif (cy
c
le 403,
DIN/ISO:
G403)

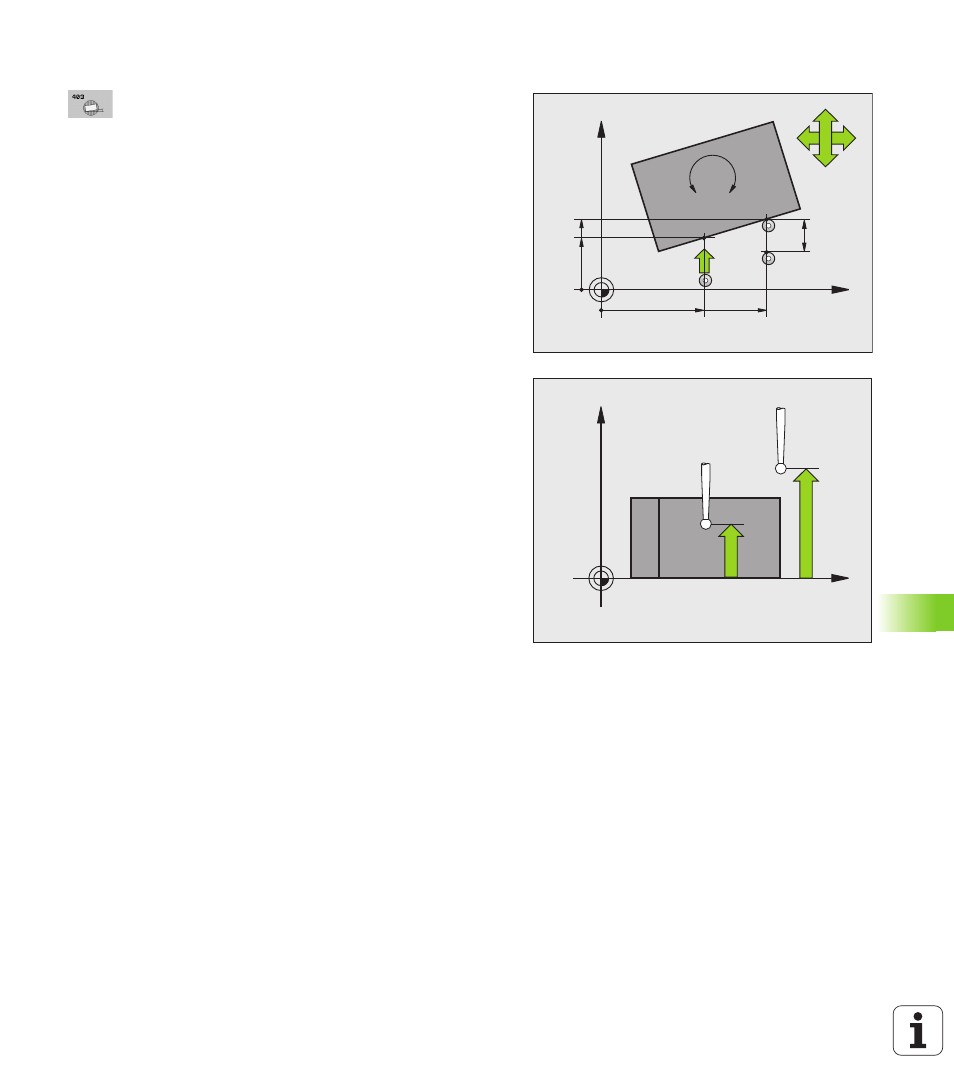

Paramètres du cycle
 1er point mesure sur 1er axe Q263 (en absolu) :
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage de saisie
-99999,9999 à 99999,9999
 1er point mesure sur 2ème axe Q264 (en absolu) :
Coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage de saisie
-99999,9999 à 99999,9999
 2ème point mesure sur 1er axe Q265 (en absolu) :
coordonnée du 2ème point de palpage dans l'axe
principal du plan d'usinage. Plage de saisie
-99999,9999 à 99999,9999
 2ème point mesure sur 2ème axe Q266 (en absolu) :
coordonnée du 2ème point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 Axe de mesure Q272 : axe dans lequel la mesure doit
être effectuée :
1: axe principal = axe de mesure
2: Axe secondaire = axe de mesure
3: axe palpeur = axe de mesure
 Sens déplacement 1 Q267 : Sens dans lequel le
palpeur doit approcher la pièce :
-1: sens de déplacement négatif
+1: sens de déplacement positif
 Hauteur de mesure dans l'axe de palpage Q261 (en
absolu) : Coordonnée du centre de la bille ( = point de
contact) dans l'axe du palpeur à laquelle la mesure
doit être effectuée. Plage de saisie -99999,9999 à
99999,9999
 Distance d'approche Q320 (en incrémental) :
Distance supplémentaire entre le point de mesure et
la bille du palpeur. Le paramètre Q320 vient s'ajouter
à PM6140. Plage de saisie de 0 à 99999,9999 ou
PREDEF
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
MP6140
+
Q320
A
B
C
X
Z
Q261
Q260
