422 Cycles palpeurs : contrôle automatique des pièces

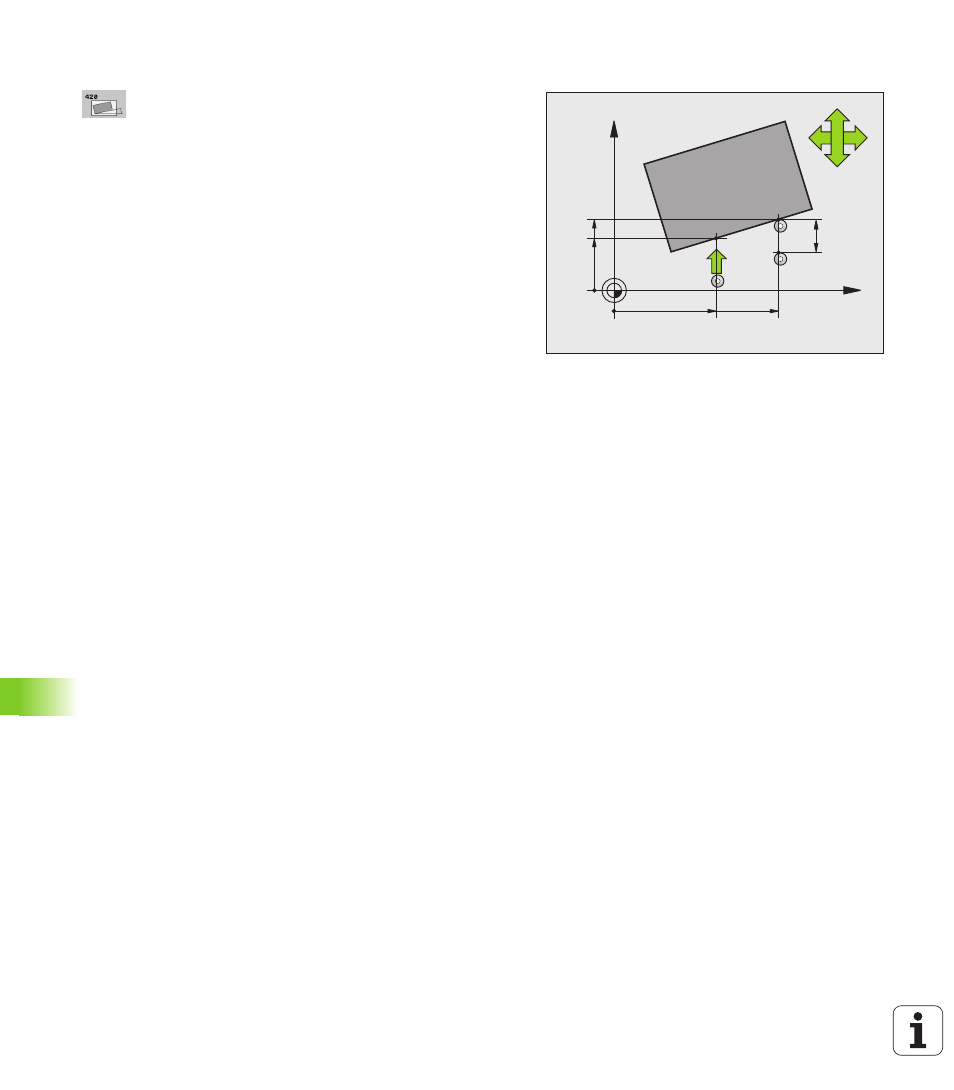

16.4 MESURE ANGLE (cy
c
le 420, DIN/ISO:
G420)
Paramètres du cycle
 1er point mesure sur 1er axe Q263 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 1er point mesure sur 2ème axe Q264 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 2ème point mesure sur 1er axe Q265 (en absolu) :
coordonnée du 2ème point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 2ème point mesure sur 2ème axe Q266 (en absolu) :
coordonnée du 2ème point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 Axe de mesure Q272 : axe sur lequel doit être
effectuée la mesure :
1:Axe principal = axe de mesure
2: Axe secondaire = axe de mesure
3: Axe du palpeur = axe de mesure
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
MP6140
+
Q320
