HEIDENHAIN iTNC 530 397
15.1
1 PT DE REF D
A
NS L'AXE DU P
A
LPEUR (cy
c
le 41
7,
DIN/ISO:
G41
7
)

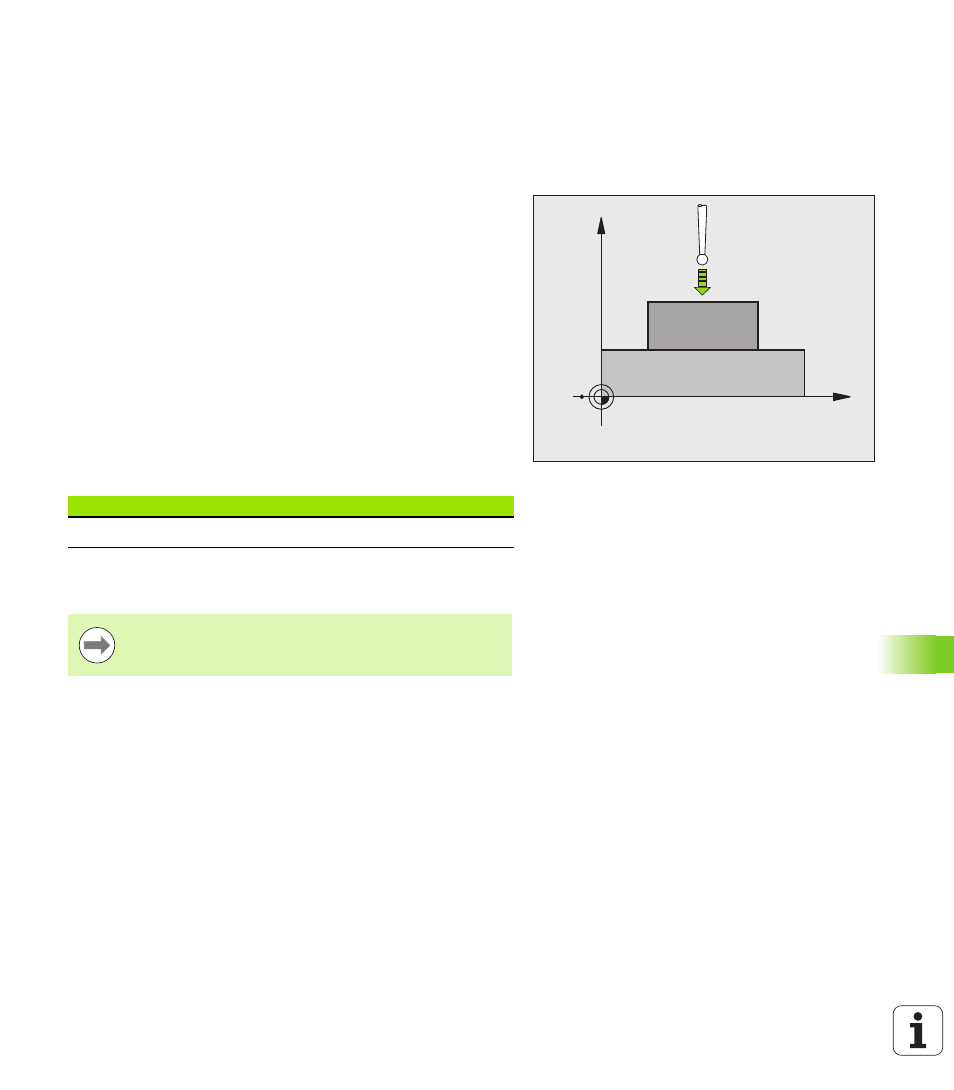

15.11 PT DE REF DANS L'AXE DU
PALPEUR (cycle 417,
DIN/ISO: G417)
Mode opératoire du cycle
Le cycle palpeur 417 mesure une coordonnée au choix dans l'axe du
palpeur et l'initialise comme point d'origine. Au choix, la TNC peut
mémoriser également la coordonnée mesurée dans un tableau de
points zéro ou dans le tableau Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150),
avec la logique de positionnement, (voir „Exécuter les cycles
palpeurs” à la page 334)au point de palpage programmé
1 . La TNC
décale alors le palpeur de la valeur de la distance d'approche, dans
le sens positif de l'axe du palpeur
2 Puis, le palpeur se déplace dans l'axe du palpeur jusqu'à la
coordonnée programmée pour le point de palpage
1 .La position
effective est mémorisée par simple palpage.
3 Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et traite le point d'origine déterminé en fonction des paramètres de
cycle Q303 et Q305. (voir „Mémoriser le point d'origine calculé” à
la page 360)La valeur effective est mémorisée dans le paramètre
Q ci-après.
Attention lors de la programmation!
X
Z
Q260
Numéro paramètre Signification
Q160 Valeur effective du point mesuré
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur. La TNC initialise
ensuite le point d'origine dans cet axe.
