124 Cycles d'usinage : taraudage / fraisage de filets
4.8 FILET
A
GE A
V
EC PER
CA
GE (cy
c
le 264, DIN/ISO:
G264)

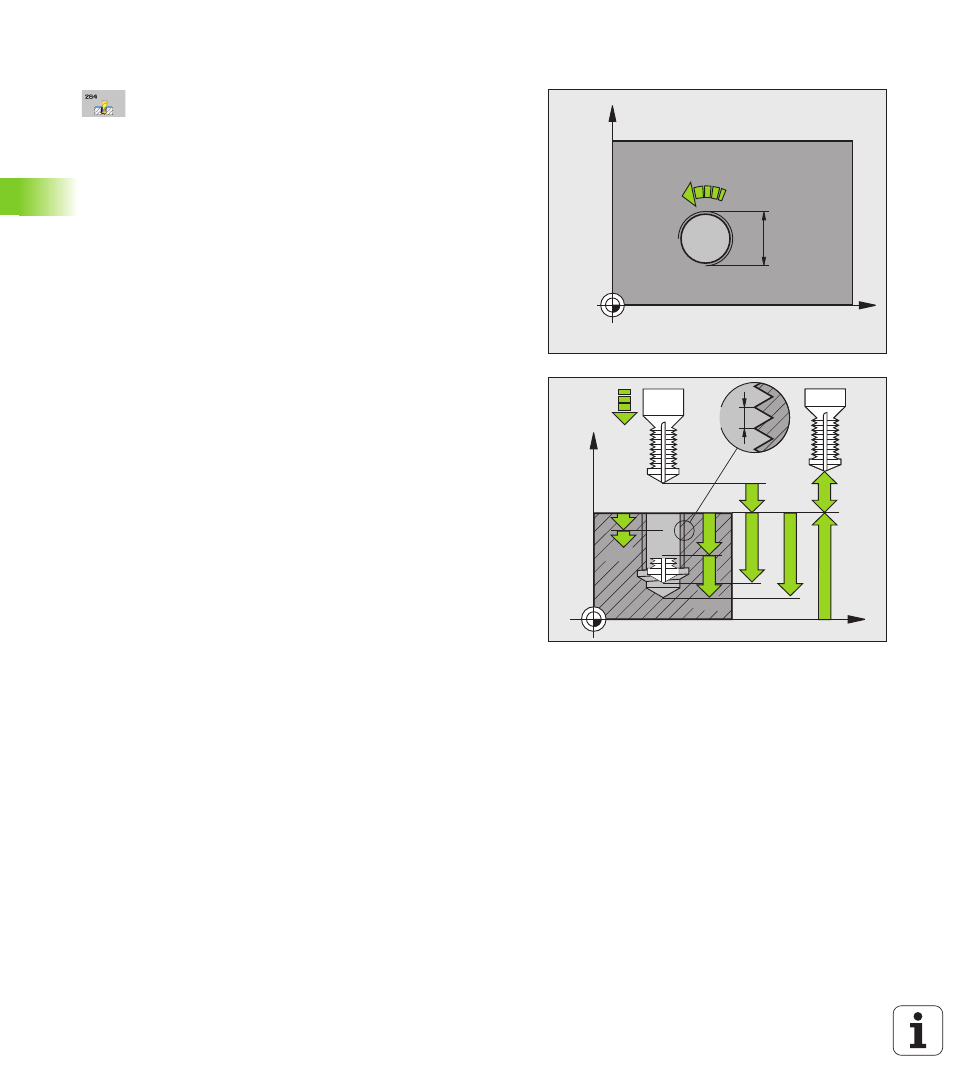

Paramètres du cycle
 Diamètre nominal Q335 : diamètre nominal du filet.
Plage de saisie 0 à 99999,9999
 Pas de vis Q239 : pas du filet. Le signe détermine le
sens du filet, à droite ou à gauche :
+ = filet à droite
– = filet à gauche
Plage de saisie -99,9999 à 99,9999
 Profondeur de filetage Q201 (en incrémental) :
distance entre la surface de la pièce et la fin du filet
Plage de saisie -99999,9999 à 99999,9999
 Profondeur de perçage Q356 (en incrémental) :
distance entre la surface de la pièce et le fond du trou.
Plage de saisie -99999,9999 à 99999,9999
 Avance de pré-positionnement Q253 : vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce (en mm/min). Plage de
saisie de 0 à 99999,999, ou FMAX, FAUTO, PREDEF.
 Mode fraisage Q351 : type de fraisage avec M3
+1 = fraisage en avalant
–1 = fraisage en opposition
sinon PREDEF
 Profondeur de passe Q202 (en incrémental) : distance
parcourue par l'outil en une passe. La profondeur
n'est pas forcément un multiple de la profondeur de
passe. Plage d'introduction 0 à 99999,9999. L'outil se
déplace en une passe à la profondeur si :
 la profondeur de passe est égale à la profondeur
 la profondeur de passe est supérieure à la
profondeur
 Distance de sécurité en haut Q258 (en
incrémental) : distance de sécurité devant être
respectée pour le positionnement en rapide lorsque la
TNC déplace à nouveau l'outil à la profondeur de
passe actuelle après l'avoir retiré du trou. Plage de
saisie 0 à 99999,9999
 Profondeur de perçage jusqu'au brise-copeaux
Q257 (en incrémental) : passe à l'issue de laquelle la
TNC applique un brise-copeaux. Pas de brise-copeaux
si l'on a introduit 0. Plage de saisie de 0 à 99999,9999
ou PREDEF
 Retrait brise-copeaux Q256 (en incrémental) :
valeur de dégagement de l'outil lors du brise-
copeaux. Plage d'introduction 0,1000 à 99999,9999
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q202
Q257
Q356
