HEIDENHAIN iTNC 530 365
15.3 PREF CENT
. OBL
O
NG (cy
c
le
409, DIN/ISO:
G409, f
onction FCL 3)
15.3 PREF CENT. OBLONG
(cycle 409, DIN/ISO: G409,
fonction FCL 3)
Mode opératoire du cycle

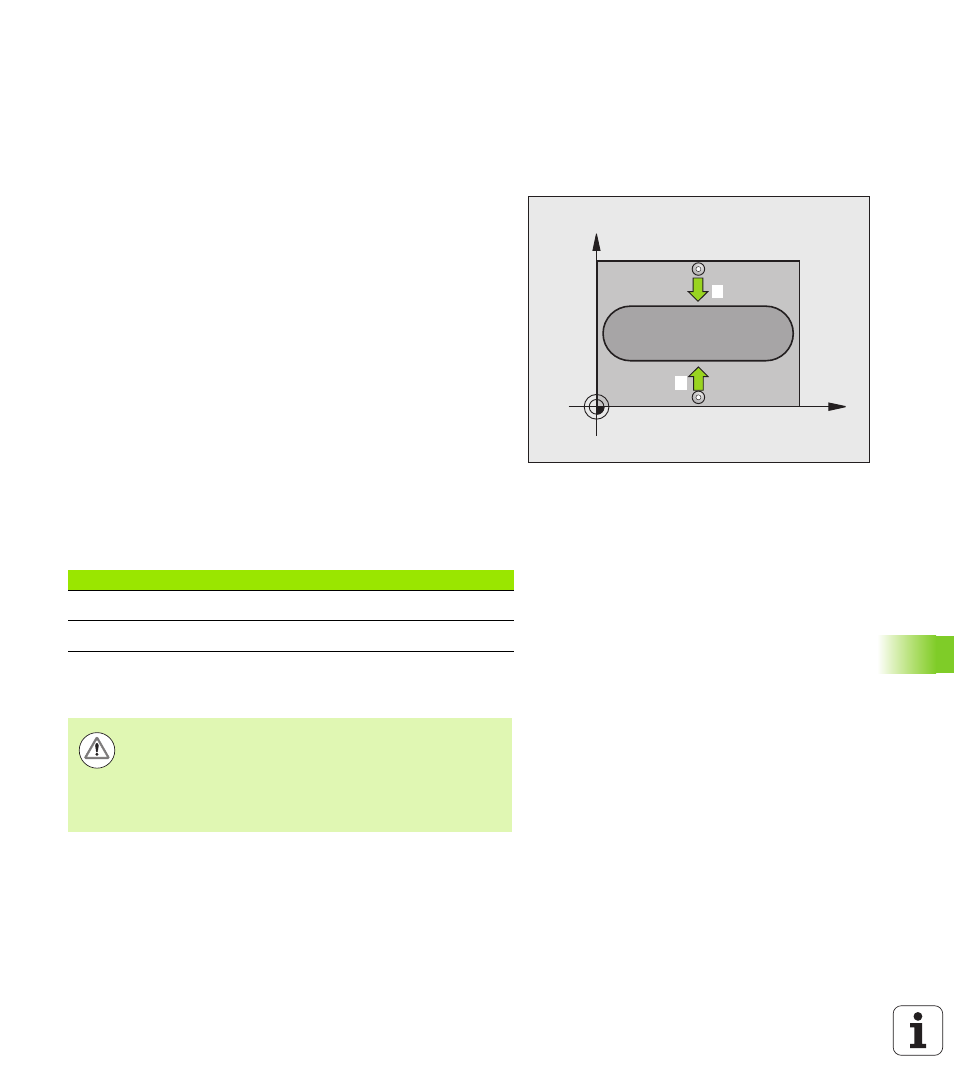

Le cycle palpeur 409 détermine le centre d'un oblong et initialise ce
centre comme point d'origine. Si vous le souhaitez, la TNC peut aussi
mémoriser le centre dans un tableau de points zéro ou de Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150),
avec la logique de positionnement, (voir „Exécuter les cycles
palpeurs” à la page 334)au point de palpage
1 . La TNC calcule les
points de palpage à partir des données du cycle et de la distance
d'approche programmée dans PM6140
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (MP6120)
3 Puis, le palpeur se déplace à la hauteur de sécurité vers le point de
palpage suivant
2 et exécute la deuxième opération de palpage
4 Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et traite le point d'origine calculé en fonction des paramètres Q303
et Q305 du cycle.(voir „Mémoriser le point d'origine calculé” à la
page 360) Les valeurs effectives sont mémorisées dans les
paramètres Q indiqués ci-après.
5 Ensuite, si cela est souhaité, la TNC détermine également le point
d'origine dans l'axe du palpeur au moyen d'une opération de
palpage séparée
Attention lors de la programmation!
X
Y
1
2
Numéro paramètre Signification
Q166 Valeur effective largeur l'oblong
Q157 Valeur effective de la position milieu
Attention, risque de collision!
Pour éviter toute collision entre le palpeur et la pièce,
introduisez la largeur de l'oblong plutôt plus grande.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
