352 Cycles palpeurs : déterminer automatiquement l'erreur d'alignement de la pièce
14.7 Compenser l'er
re
ur d'alignement d'une pièce par r
o
tation de l'ax
e C
(cy
c
le 405, DIN/ISO:
G405)
14.7 Compenser l'erreur
d'alignement d'une pièce par
rotation de l'axe C (cycle 405,
DIN/ISO: G405)

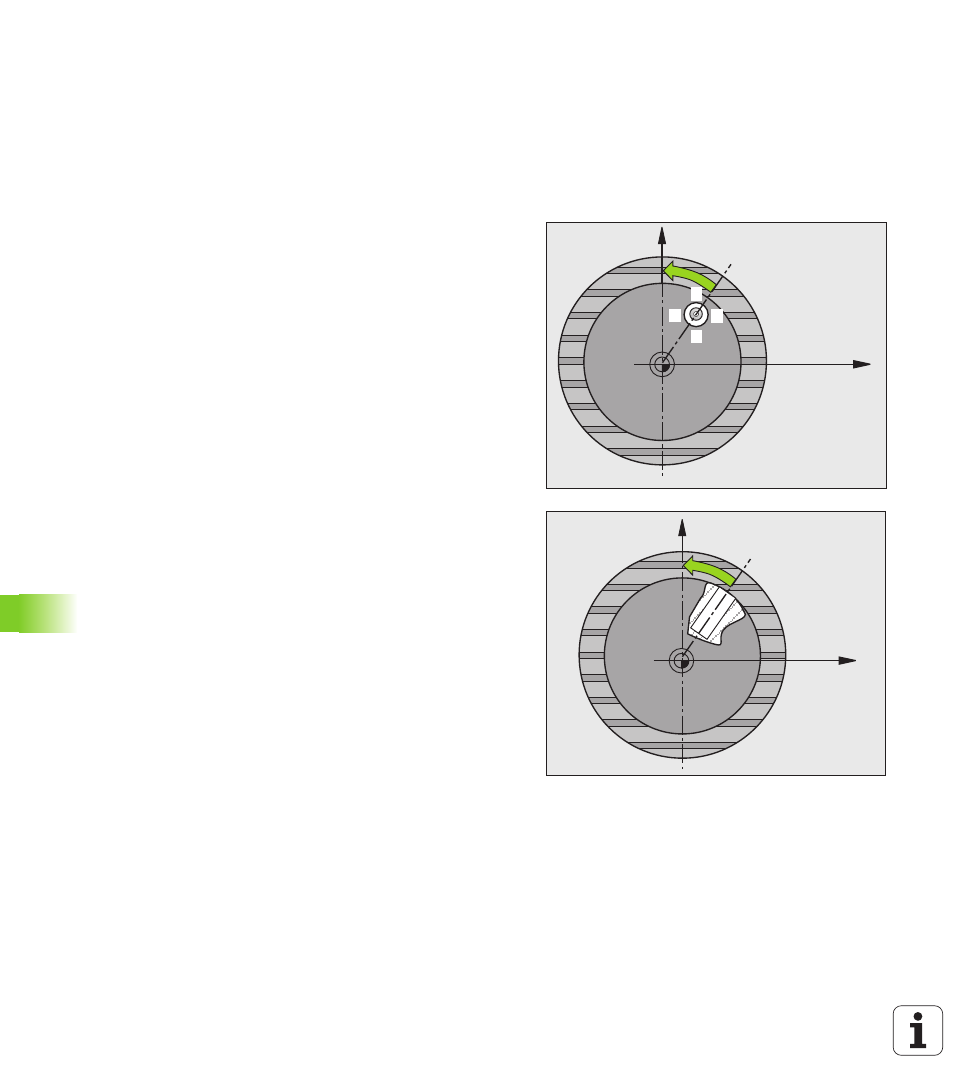

Mode opératoire du cycle
Le cycle palpeur 405 permet de déterminer
 le décalage angulaire entre l'axe Y positif du système de
coordonnées courant avec la ligne médiane d'un trou ou
 le décalage angulaire entre la position nominale et la position
effective d'un centre de trou
La TNC compense le décalage angulaire déterminé au moyen d'une
rotation de l'axe C. La pièce peut être serrée n'importe où sur le
plateau circulaire. Toutefois, la coordonnée Y du trou doit être positive.
Si vous mesurez le décalage angulaire du trou avec l'axe Y du palpeur
(position horizontale du trou), il est parfois indispensable d'exécuter
plusieurs fois le cycle. En effet, une imprécision d'environ 1% de
l'erreur d'alignement résulte de la stratégie de la mesure.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150),
avec la logique de positionnement, (voir „Exécuter les cycles
palpeurs” à la page 334)au point de palpage
1 . La TNC calcule les
points de palpage à partir des données du cycle et de la distance
d'approche programmée dans PM6140
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (MP6120). La TNC détermine automatiquement le sens
du palpage en fonction de l'angle initial programmé
3 Le palpeur se déplace ensuite sur une trajectoire circulaire, soit à
la hauteur de mesure, soit à la hauteur de sécurité au point de
palpage suivant
2 et exécute la deuxième opération de palpage à
cette position
4 La TNC positionne le palpeur au point de palpage 3 , puis au point
de palpage 4 . Elle y exécute respectivement la troisième et la
quatrième opération de palpage et positionne le palpeur au centre
du trou déterminé.
5 Pour terminer, la TNC dégage le palpeur à la hauteur de sécurité et
dégauchit la pièce par une rotation du plateau circulaire. Pour cela,
la TNC commande la rotation du plateau circulaire de manière à ce
que le centre du trou soit situé après compensation – aussi bien
avec axe vertical ou horizontal du palpeur – dans le sens positif de
l'axe Y ou à la position nominale du centre du trou. La valeur
angulaire mesurée est également disponible dans le paramètre
Q150
X
Y
1
2
4
3
X
Y
