HEIDENHAIN iTNC 530 293
1
1
.8 F
A
CTEUR ECHELLE AXE (cy
c
le
26)
11.8 FACTEUR ECHELLE AXE
(cycle 26)
Action

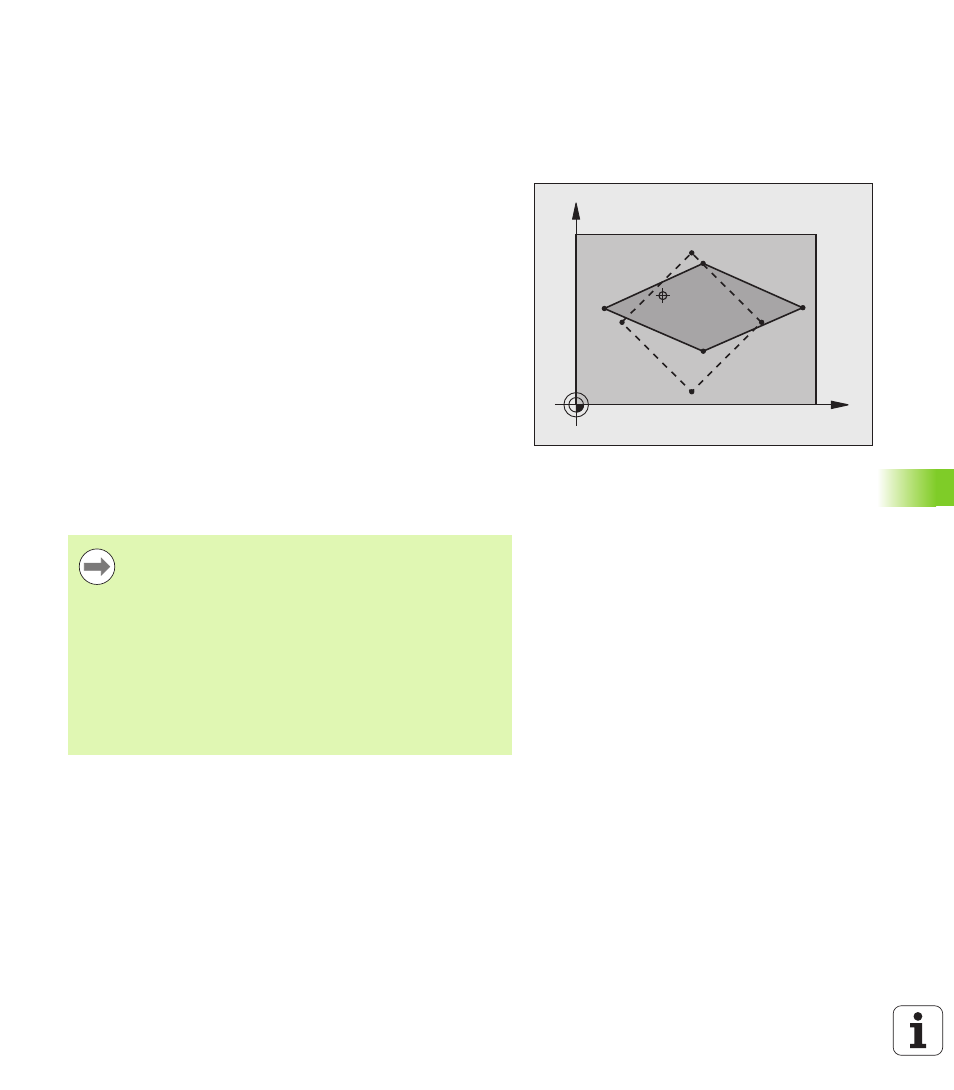

Avec le cycle 26, vous pouvez définir des facteurs de réduction ou
d'agrandissement pour chaque axe.
Le FACTEUR ECHELLE est actif dès qu'il a été défini dans le
programme. Il agit également en mode Positionnement avec
introduction manuelle. Le facteur échelle actif apparaît dans l'affichage
d'état supplémentaire.
Désactivation
Reprogrammer le cycle FACTEUR ECHELLE avec le facteur 1 pour
l’axe concerné.
Attention lors de la programmation!
X
Y
CC
Vous ne devez ni agrandir, ni réduire les axes définissant
des trajectoires circulaires avec des facteurs de valeurs
différentes.
Pour chaque axe de coordonnée, vous pouvez introduire
un facteur échelle différent.
Les coordonnées d’un centre peuvent être programmées
pour tous les facteurs échelle.
Le contour est agrandi à partir du centre ou réduit dans sa
direction, et donc pas toujours – comme avec le cycle 11
FACT. ECHELLE – à partir du point zéro courant ou vers
celui-ci.
