HEIDENHAIN iTNC 530 153
5.4 RAINURA
G
E (cy
c
le 253, DIN/ISO:
G253)
 Distance d'approche Q200 (en incrémental) :
distance entre la surface frontale de l'outil et la
surface de la pièce. Plage de saisie de 0 à 99999,9999
ou PREDEF
 Coordonnée surface pièce Q203 (en absolu) :
coordonnée absolue de la surface de la pièce. Plage
de saisie -99999,9999 à 99999,9999
 Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage de saisie
de 0 à 99999,9999 ou PREDEF
 Stratégie de plongée Q366 : type de stratégie de
plongée :
 0 = plongée verticale. La TNC plonge verticalement
et ce, indépendamment de l'angle de plongée
ANGLE
défini dans le tableau d'outils
 1 = plongée hélicoïdale. Dans le tableau d'outils,
l'angle de plongée de l'outil actif ANGLE doit
également être différent de 0. Sinon, la TNC délivre
un message d'erreur. Plongée hélicoïdale
seulement s'il y a suffisamment de place
 2 = plongée pendulaire. Dans le tableau d'outils,
l'angle de plongée de l'outil actif ANGLE doit
également être différent de 0. Sinon, la TNC délivre
un message d'erreur
 ou PREDEF
 Avance de finition Q385 : vitesse de déplacement
de l'outil lors de la finition latérale et du fond (en
mm/min). Plage de saisie de 0 à 99999,9999, sinon
FAUTO
, FU, FZ.
 Référence avance (0 à 3) Q439 : Définition de
l'élément sur lequel se base l'avance programmée :
 0 = l'avance est définie par rapport à la trajectoire
du centre de l'outil
 1 = l'avance se rapporte, uniquement pour la
finition latérale, au tranchant de l'outil, sinon à la
trajectoire du centre de l'outil
 2 = l'avance se rapporte pour la finition latérale et la
finition en profondeur au tranchant de l'outil, sinon
à la trajectoire du centre de l'outil
 3 = l'avance se rapporte en principe toujours au
tranchant de l'outil, sinon à la trajectoire du centre
de l'outil
Exemple : Séquences CN
8 CYCL DEF 253 RAINURAGE
Q215=0 ;OPERATIONS D'USINAGE
Q218=80 ;LONGUEUR DE RAINURE
Q219=12 ;LARGEUR RAINURE
Q368=0.2 ;SUREPAIS. LATERALE
Q374=+0 ;POSITION ANGULAIRE
Q367=0 ;POSITION RAINURE
Q207=500 ;AVANCE FRAISAGE
Q351=+1 ;MODE FRAISAGE
Q201=-20 ;PROFONDEUR
Q202=5 ;PROFONDEUR DE PASSE
Q369=0.1 ;SUREP. DE PROFONDEUR
Q206=150 ;AVANCE PLONGEE PROF.
Q338=5 ;PASSE DE FINITION
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q366=1 ;PLONGEE
Q385=500 ;AVANCE DE FINITION
Q439=0 ;RÉFÉRENCE AVANCE
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3

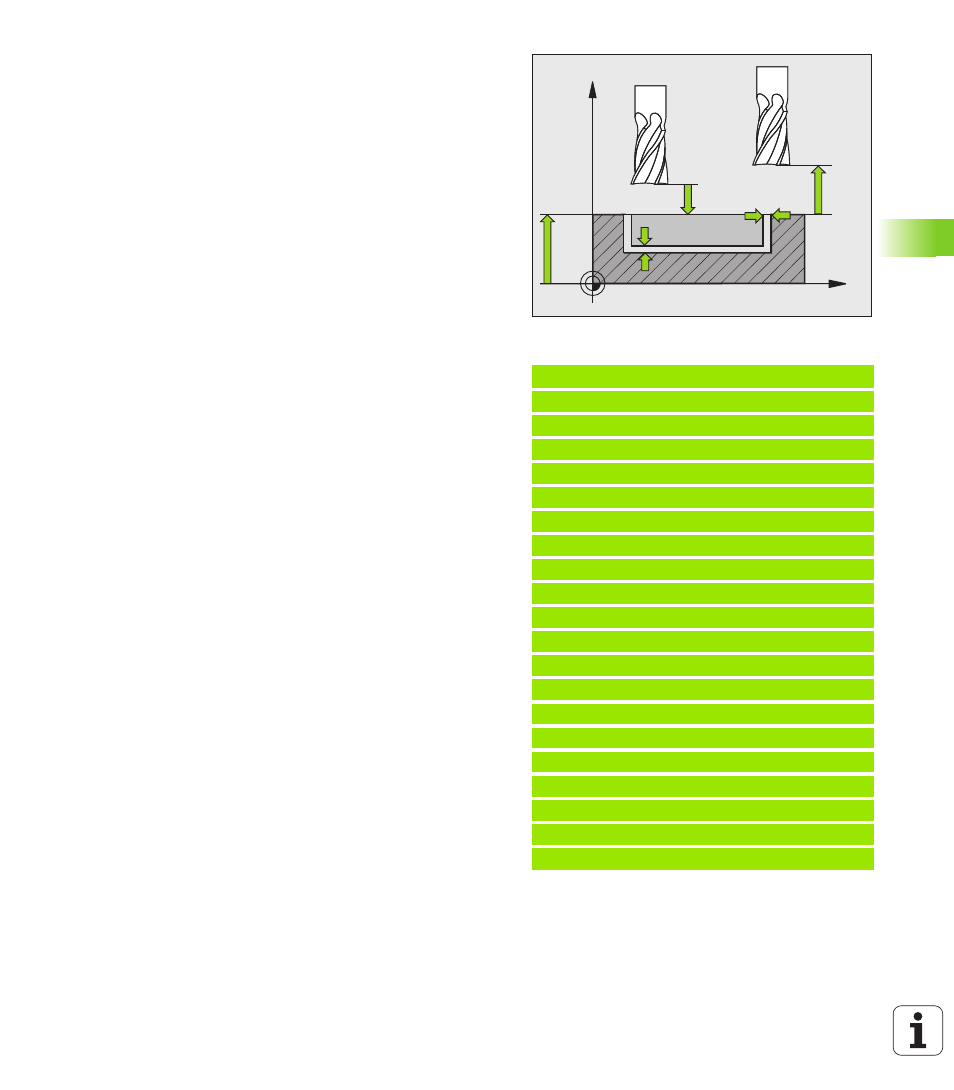

X
Z
Q200
Q204
Q203
Q369
Q368
