386 Cycles palpeurs : initialisation automatique des points d'origine
15.8 POINT DE REFERENCE EXTERIE
UR COIN (cy
c
le 414, DIN/ISO:
G414)

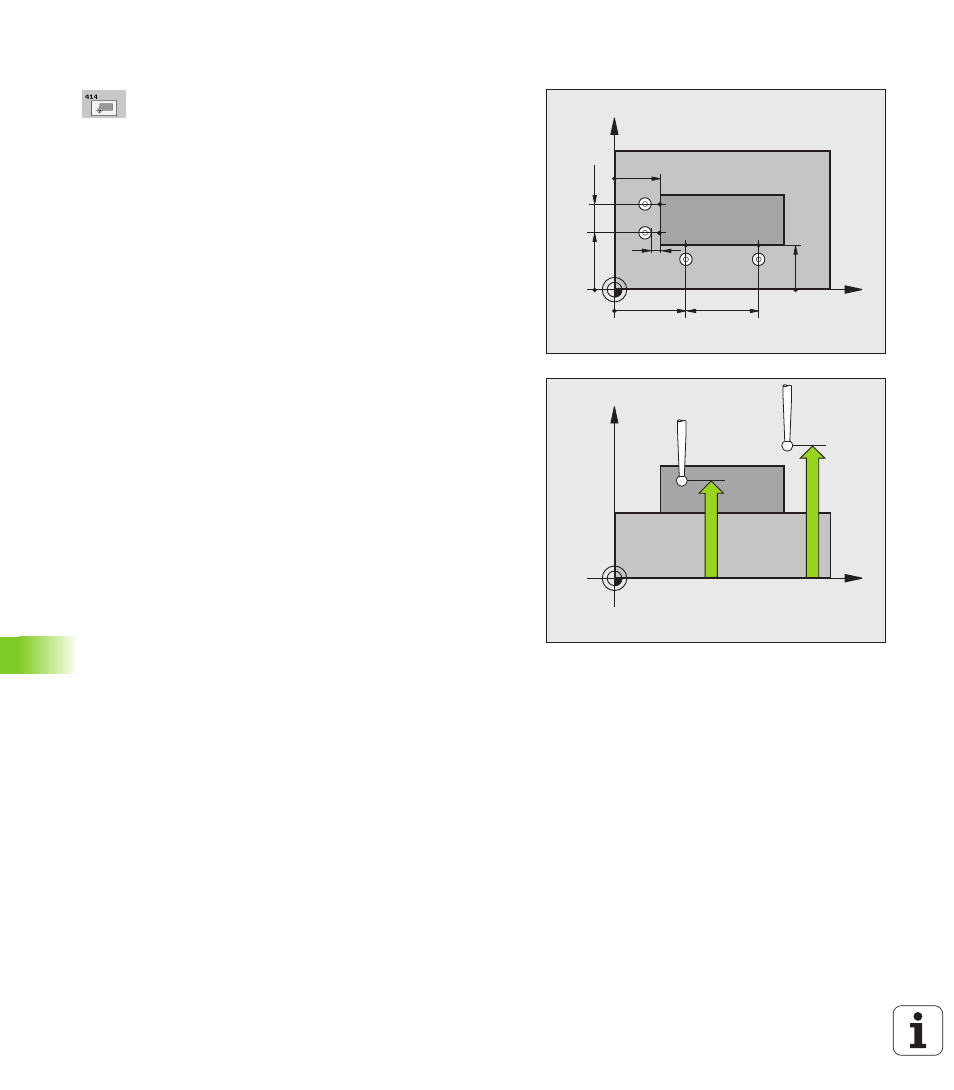

Paramètres du cycle
 1er point mesure sur 1er axe Q263 (en absolu) :
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage de saisie
-99999,9999 à 99999,9999
 1er point mesure sur 2ème axe Q264 (en absolu) :
Coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage de saisie
-99999,9999 à 99999,9999
 Distance 1er axe Q326 (en incrémental) : Distance
entre le premier et le deuxième point de mesure dans
l'axe principal du plan d'usinage. Plage de saisie 0 à
99999,9999
 3ème point mesure sur 1er axe Q296 (en absolu) :
coordonnée du 3ème point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 3ème point mesure sur 2ème axe Q297 (en absolu) :
coordonnée du 3ème point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 Distance 2ème axe Q327 (en incrémental) : Distance
entre le troisième et le quatrième point de mesure
dans l'axe secondaire du plan d'usinage. Plage de
saisie 0 à 99999,9999
 Hauteur de mesure dans l'axe de palpage Q261 (en
absolu) : Coordonnée du centre de la bille ( = point de
contact) dans l'axe du palpeur à laquelle la mesure
doit être effectuée. Plage de saisie -99999,9999 à
99999,9999
 Distance d'approche Q320 (en incrémental) :
Distance supplémentaire entre le point de mesure et
la bille du palpeur. Le paramètre Q320 vient s'ajouter
à PM6140. Plage de saisie de 0 à 99999,9999 ou
PREDEF
 Hauteur de sécurité Q260 (en absolu) : Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (élément de serrage). Plage de
saisie -99999,9999 à 99999,9999, sinon PREDEF
X
Y
Q297
Q263
Q326
Q264
Q296
Q327
MP6140
+
Q320
X
Y
Q261
Q260
