HEIDENHAIN iTNC 530 393
15.1
0 PT DE REF CENTRE C.TR
OUS (cy
c
le 416, DIN/ISO: G416)
15.10 PT DE REF CENTRE C.TROUS
(cycle 416, DIN/ISO: G416)
Mode opératoire du cycle

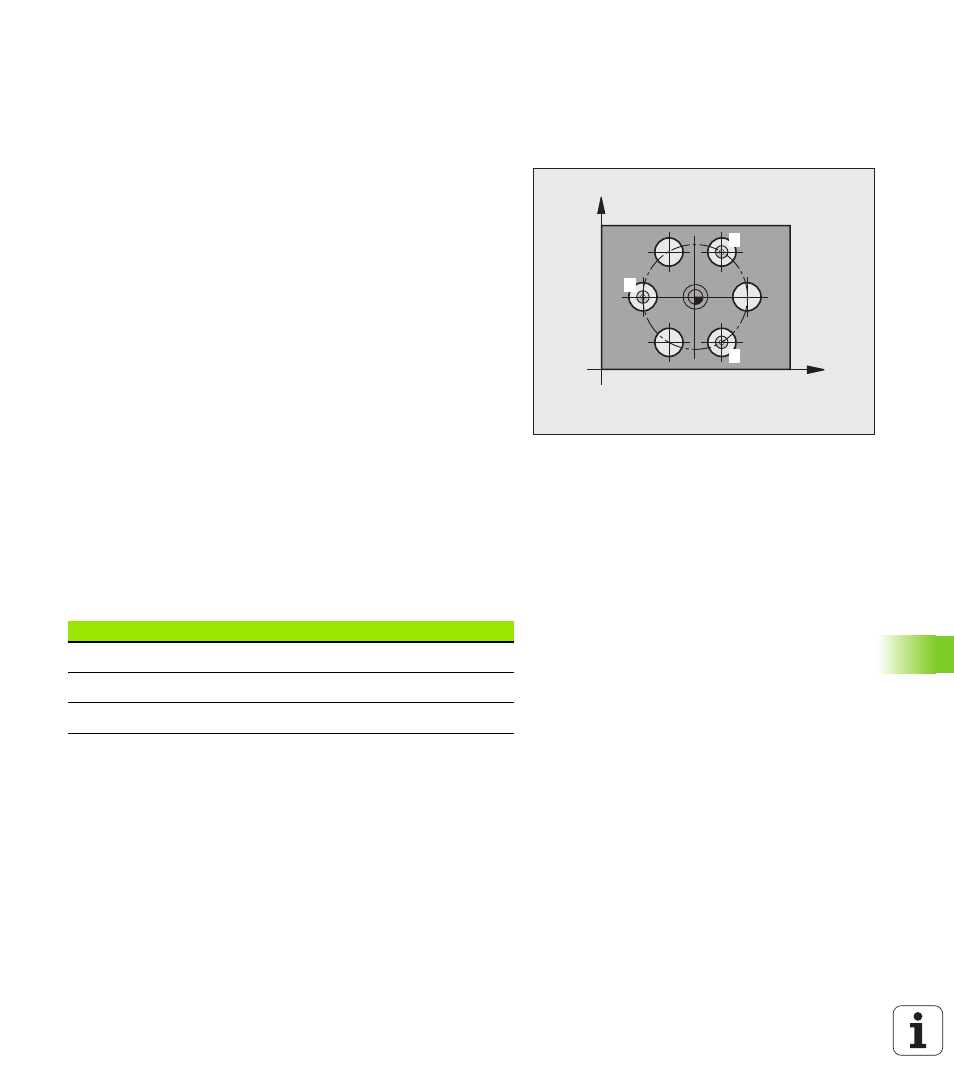

Le cycle palpeur 416 calcule le centre d'un cercle de trous en
mesurant trois trous et initialise ce centre comme point d'origine. Si
vous le souhaitez, la TNC peut aussi mémoriser le centre dans un
tableau de points zéro ou de Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de MP6150),
avec la logique de positionnement,(voir „Exécuter les cycles
palpeurs” à la page 334) au centre programmé du premier trou
1 .
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et détermine le centre du premier trou en palpant quatre fois.
3 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et le
positionne au centre programmé du second trou
2 .
4 La TNC déplace le palpeur à la hauteur de mesure programmée et
détermine le centre du deuxième trou en palpant quatre fois.
5 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et le
positionne au centre programmé du troisième trou
3 .
6 La TNC déplace le palpeur à la hauteur de mesure programmée et
enregistre le centre du troisième trou en palpant quatre fois
7 Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et traite le point d'origine déterminé en fonction des paramètres
Q303 et Q305 du cycle.(voir „Mémoriser le point d'origine calculé”
à la page 360) Les valeurs effectives sont mémorisées dans les
paramètres Q indiqués ci-après.
8 Ensuite, si cela est souhaité, la TNC détermine également le point
d'origine dans l'axe du palpeur au moyen d'une opération de
palpage séparée
X
Y
1
2
3
Numéro paramètre Signification
Q151 Valeur effective centre, axe principal
Q152 Valeur effective centre, axe secondaire
Q153 Valeur effective diamètre cercle de trous
