72

Cycles d'usinage : perçage

3.2 CENTRA

GE (cy

c

le

240, DIN/ISO:

G240)

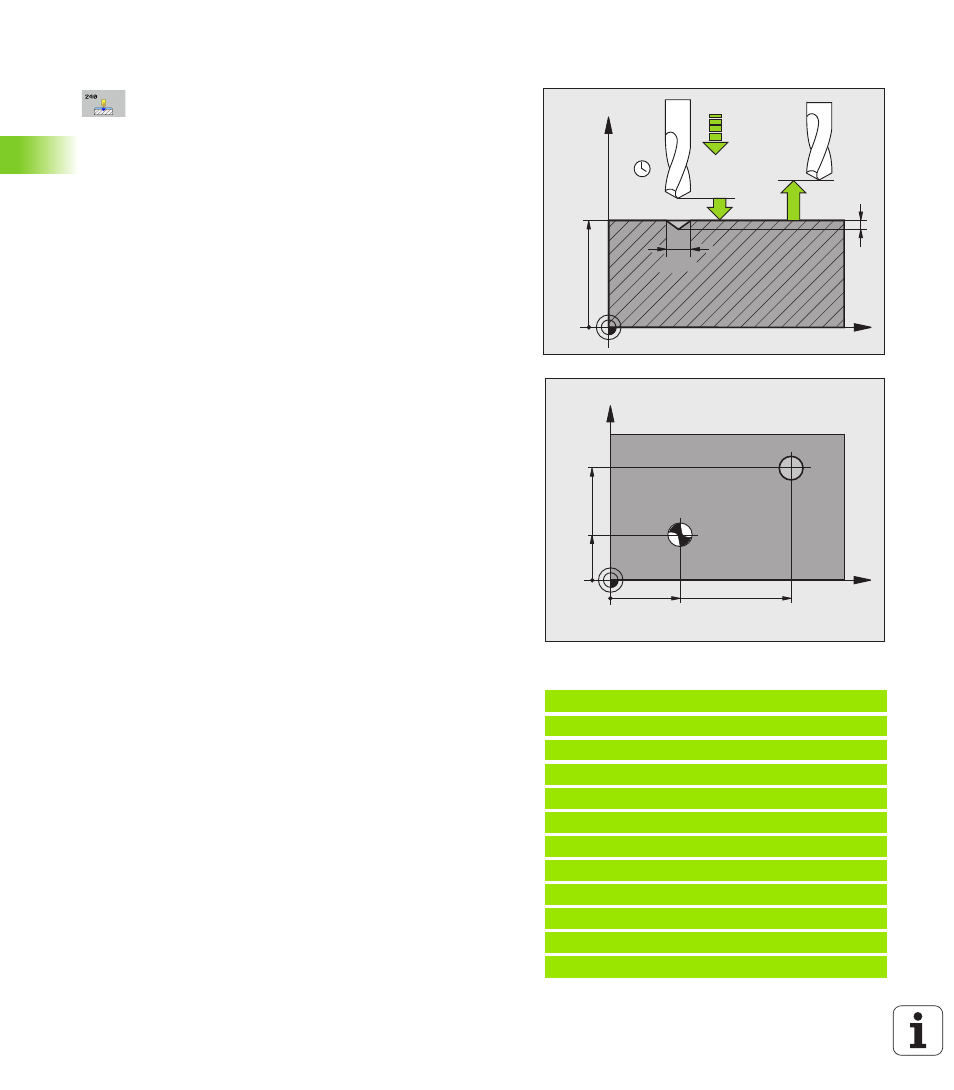

Paramètres du cycle

Distance d'approche

Q200 (en incrémental) :

distance entre la pointe de l'outil et la surface de la
pièce ; introduire une valeur positive. Plage
d’introduction 0 à 99999,9999, ou PREDEF

Choix profond./diamètre (0/1)

Q343 : choix

indiquant si le centrage doit être réalisé au diamètre
ou à la profondeur programmée. Si la TNC doit
effectuer le centrage au diamètre programmé, vous
devez définir l'angle de pointe de l'outil dans la
colonne T-ANGLE du tableau d'outils TOOL.T.
0 : centrage à la profondeur programmée
1 : centrage au diamètre programmé

Profondeur

Q201 (en incrémental) : distance entre la

surface de pièce et le fond programmé (pointe du
foret à centrer). N'a d'effet que si l'on a défini
Q343=0. Plage d’introduction -99999,9999 à
99999,9999

Diamètre (signe)

Q344 : diamètre de centrage. N'a

d'effet que si l'on a défini Q343=1. Plage
d’introduction -99999,9999 à 99999,9999

Avance plongée en profondeur

Q206 : vitesse de

déplacement de l'outil lors du centrage, en mm/min.
Plage d'introduction 0 à 99999,999, ou FAUTO, FU

Temporisation au fond

Q211 : durée en secondes de

rotation à vide de l'outil au fond du trou. Plage
d’introduction 0 à 3600,0000, ou PREDEF

Coord. surface pièce

Q203 (en absolu) : coordonnée

de la surface de la pièce. Plage de saisie -99999,9999
à 99999,9999

Saut de bride

Q204 (en incrémental) : coordonnée

dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d’introduction 0 à 99999,9999, ou PREDEF

Exemple : Séquences CN

10 L Z+100 R0 FMAX

11 CYCL DEF 240 CENTRAGE

Q200=2

;DISTANCE D'APPROCHE

Q343=1

;CHOIX DIAM./PROFOND.

Q201=+0

;PROFONDEUR

Q344=-9

;DIAMÈTRE

Q206=250

;AVANCE PLONGÉE PROF.

Q211=0.1

;TEMPO. AU FOND

Q203=+20

;COORD. SURFACE PIÈCE

Q204=100

;SAUT DE BRIDE

12 CYCL CALL POS X+30 Y+20 Z+0 FMAX M3

13 CYCL CALL POS X+80 Y+50 Z+0 FMAX

X

Z

Q200

Q344

Q206

Q210

Q203

Q204

Q201

30

X

Y

20

80

50
