4.6 FRAISAGE DE FILETS
(cycle 262, DIN/ISO: G262)

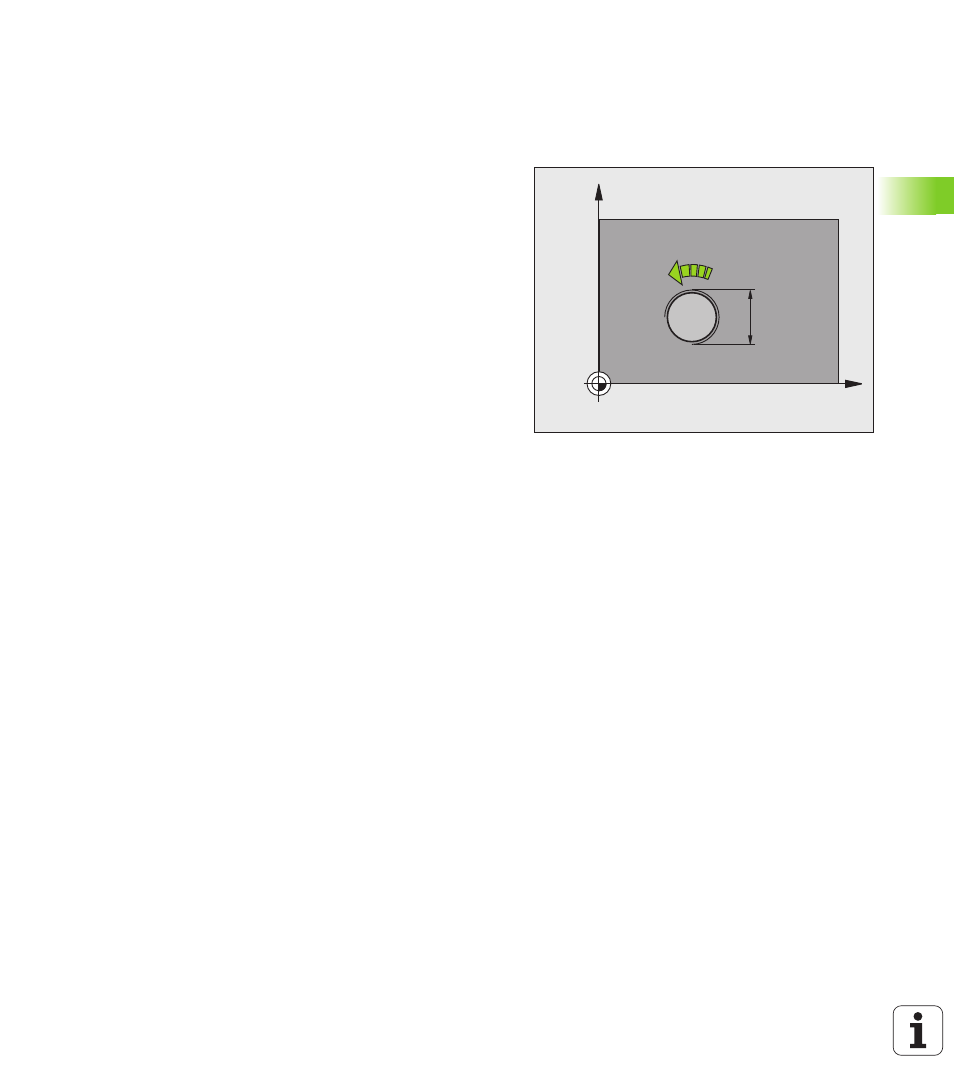

Mode opératoire du cycle
1 La TNC positionne l'outil dans l'axe de broche en avance rapide
FMAX
, à la distance d'approche programmée, au-dessus de la
surface de la pièce.
2 Avec l'avance de pré-positionnement programmée, l'outil se
déplace au plan initial résultant du signe du pas du filet, du type de
fraisage ainsi que du nombre de filets par pas.
3 Puis, l'outil se déplace de manière tangentielle au diamètre
nominal du filet sur une trajectoire hélicoïdale. Un mouvement de
compensation dans l'axe d'outil est exécuté avant l'approche
hélicoïdale pour débuter la trajectoire du filet à partir du plan initial
programmé
4 En fonction du paramètre Nombre de filets par tour, l'outil réalise
le filetage en un seul mouvement hélicoïdal, en un mouvement
hélicoïdal continu ou en plusieurs mouvements hélicoïdaux
décalés.
5 L’outil quitte ensuite le contour de manière tangentielle pour
retourner au point initial dans le plan d’usinage.
6 En fin de cycle, la TNC déplace l'outil en avance rapide à la distance
d'approche ou au saut de bride, si ce dernier est programmé.
X
Y
Q207
Q335
