HEIDENHAIN iTNC 530 61
2.3 Définition de motifs a
v
e
c P
A
T
TERN DEF

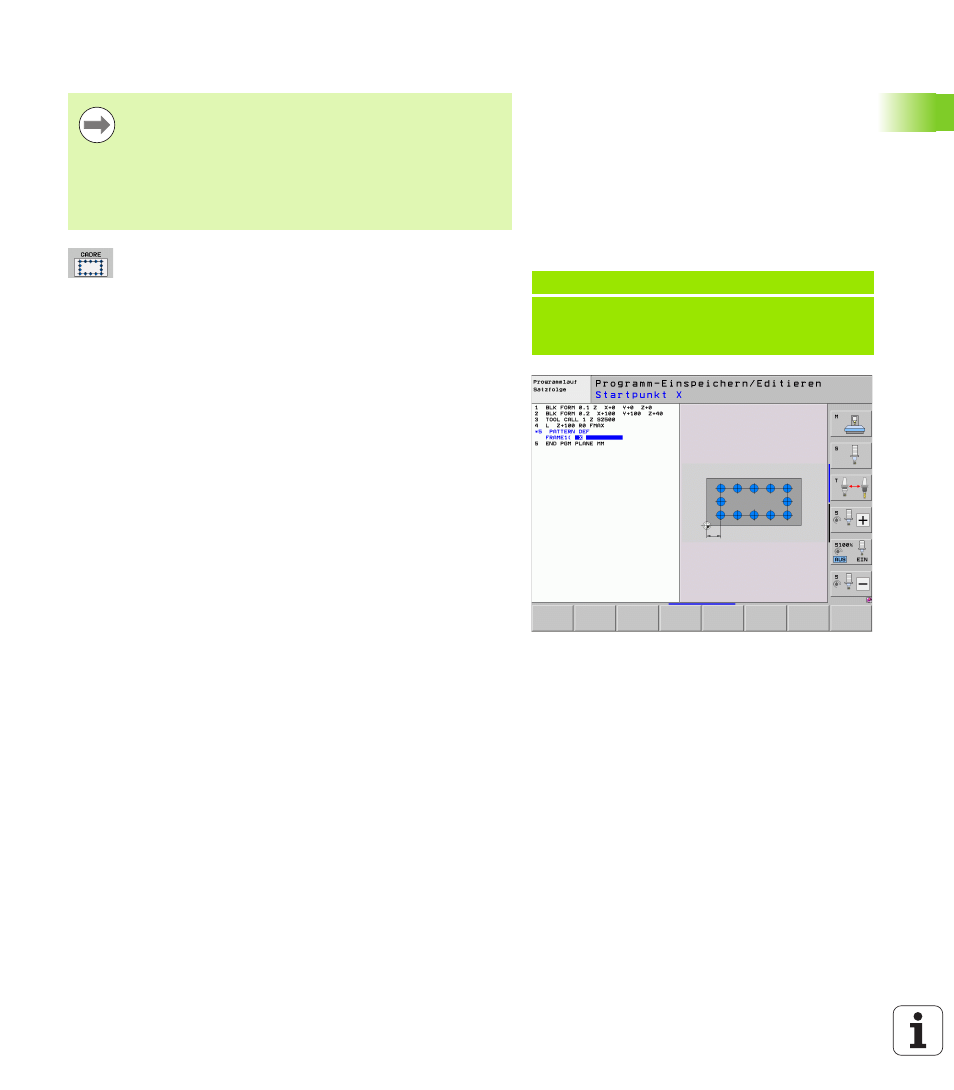

Définir un cadre unique
 Point initial X (en absolu) : coordonnée du point
initial du cadre dans l'axe X
 Point initial Y (en absolu) : coordonnée du point
initial du cadre dans l'axe Y
 Distance positions d'usinage X (en incrémental) :
écart entre les positions d'usinage dans le sens X.
Valeur positive ou négative possible
 Distance positions d'usinage Y (en incrémental) :
écart entre les positions d'usinage dans le sens Y.
Valeur positive ou négative possible
 Nombre de colonnes : nombre total de colonnes du
motif
 Nombre de lignes : nombre total de lignes du motif
 Position angulaire de l'ensemble du motif (en
absolu) : angle de rotation de l'ensemble du motif
autour du point initial introduit. Axe de référence : axe
principal du plan d'usinage courant (p. ex. X avec l'axe
d'outil Z). Valeur positive ou négative possible
 Pos. ang. axe principal : angle de rotation
concernant uniquement l'axe principal du plan
d'usinage déformé par rapport au point initial
programmé. Valeur positive ou négative possible
 Pos. ang. axe secondaire : angle de rotation
concernant uniquement l'axe secondaire du plan
d'usinage déformé par rapport au point initial
programmé. Valeur positive ou négative possible
 Coordonnée surface pièce (en absolu) : introduire la
coordonnée Z à laquelle doit débuter l'usinage
Si vous définissez une surface de pièce en Z différente
de 0, cette valeur agit en plus de la valeur du paramètre
Coord. surface pièce Q203 qui est défini dans le cycle
d'usinage.
Les paramètres Pos. ang. axe principal et Pos. ang.
axe secondaire
s'additionnent à Pos. ang. du motif
exécuté précédemment.
Exemple : Séquences CN
10 L Z+100 R0 FMAX
11 PATTERN DEF
FRAME1 (X+25 Y+33,5 DX+8 DY+10 NUMX5
NUMY4 ROT+0 ROTX+0 ROTY+0 Z+0)
