248 Cycles d'usinage : poche de contour avec formule de contour
9.1 Cy
cles SL a
v
ec f
o
rm
ule complex
e
de cont
our

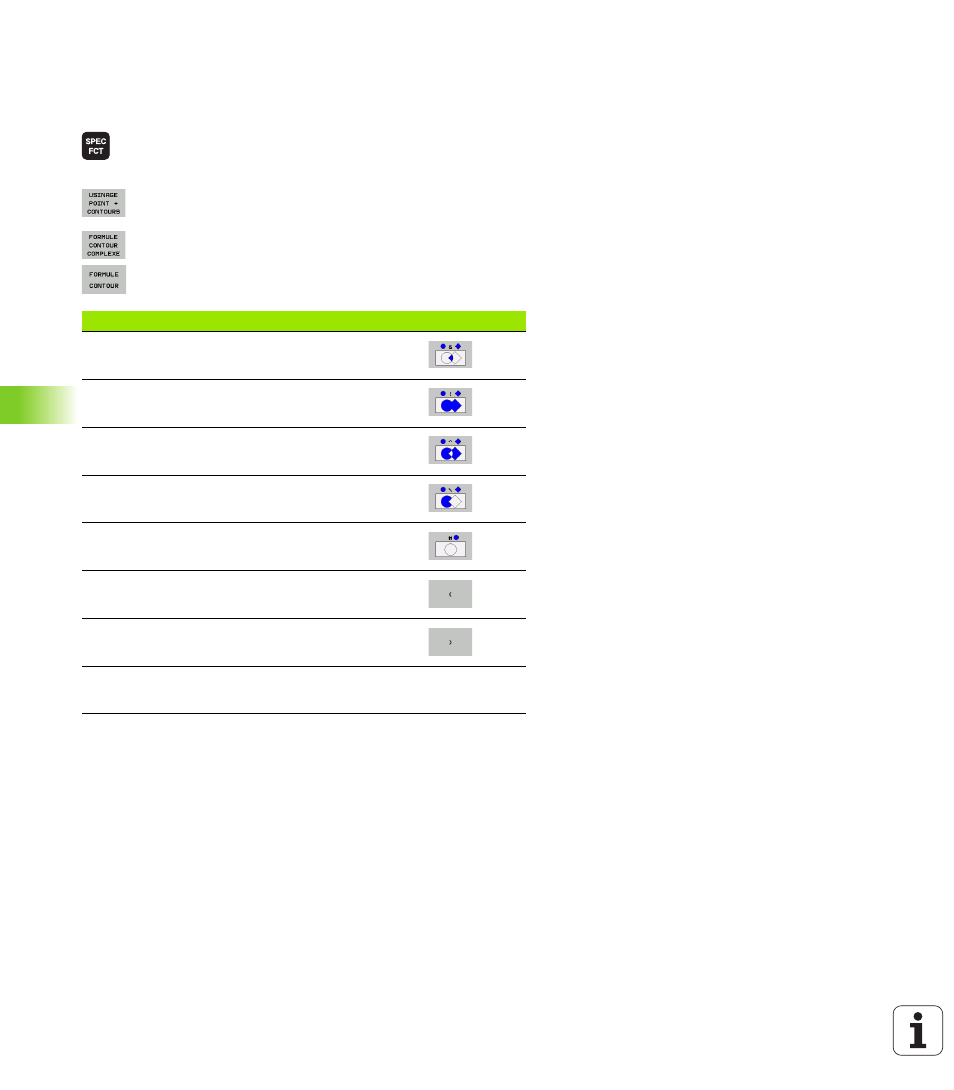

Introduire une formule complexe de contour
A l'aide des softkeys, vous pouvez lier entre eux différents contours
avec une formule mathématique :
 Afficher la barre de softkeys avec les fonctions
spéciales
 Sélectionner le menu des fonctions d'usinage de
contours et de points
 Sélectionner le menu formule de contour complexe
 Appuyer sur la softkey FORMULE CONTOUR : la TNC
affiche les softkeys suivantes :
Fonctions de combinaison Softkey
Intersection avec
p. ex. QC10 = QC1 & QC5
Union avec
p. ex. QC25 = QC7 | QC18
Union avec, mais sans intersection
p. ex. QC12 = QC5 ^ QC25
Intersection avec complément de
p. ex. QC25 = QC1 \ QC2
Complément de la zone de contour
p. ex. QC12 = #QC11
Ouvrer la parenthèse
p. ex. QC12 = QC1 * (QC2 + QC3)
Fermer la parenthèse
p. ex. QC12 = QC1 * (QC2 + QC3)
Définir un contour individuel
p. ex. QC12 = QC1
