HEIDENHAIN iTNC 530 437

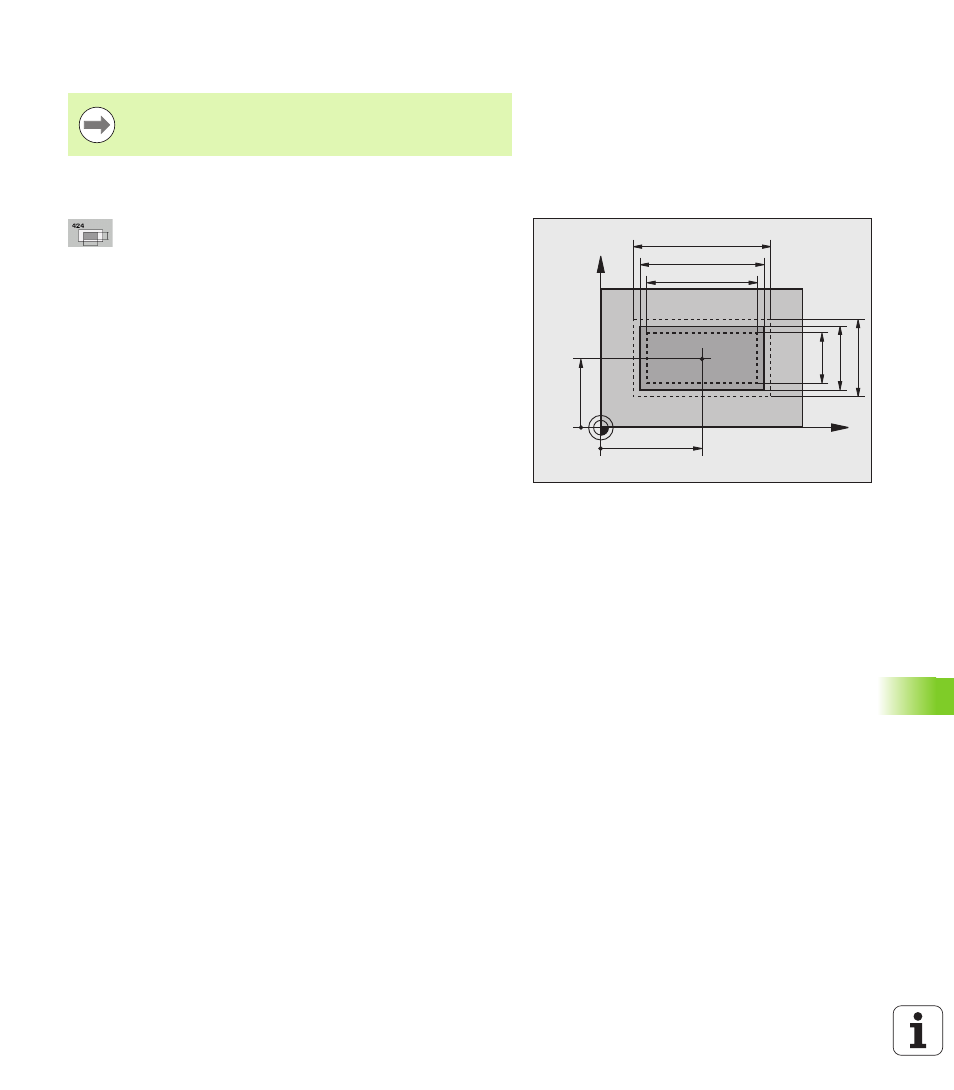

16.8 MESURE EXTERIEUR RECT
ANGLE (cy
c
le 424, DIN/ISO:
G424)
Attention lors de la programmation!
Paramètres du cycle
 Centre 1er axe Q321 (en absolu) : centre du tenon
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
 Centre 2ème axe Q274 (en absolu) : centre du tenon
dans l'axe secondaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
 Longueur 1er côté Q282 : longueur du tenon parallèle
à l'axe principal du plan d'usinage. Plage
d’introduction 0 à 99999,9999
 Longueur 2ème côté Q283 : longueur du tenon
parallèle à l'axe secondaire du plan d'usinage. Plage
d’introduction 0 à 99999,9999
 Hauteur mesure dans axe palpage Q261 (en absolu) :
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
