14.5 ROTATION DE BASE
compensée par axe rotatif
(cycle 403, DIN/ISO: G403)
Mode opératoire du cycle

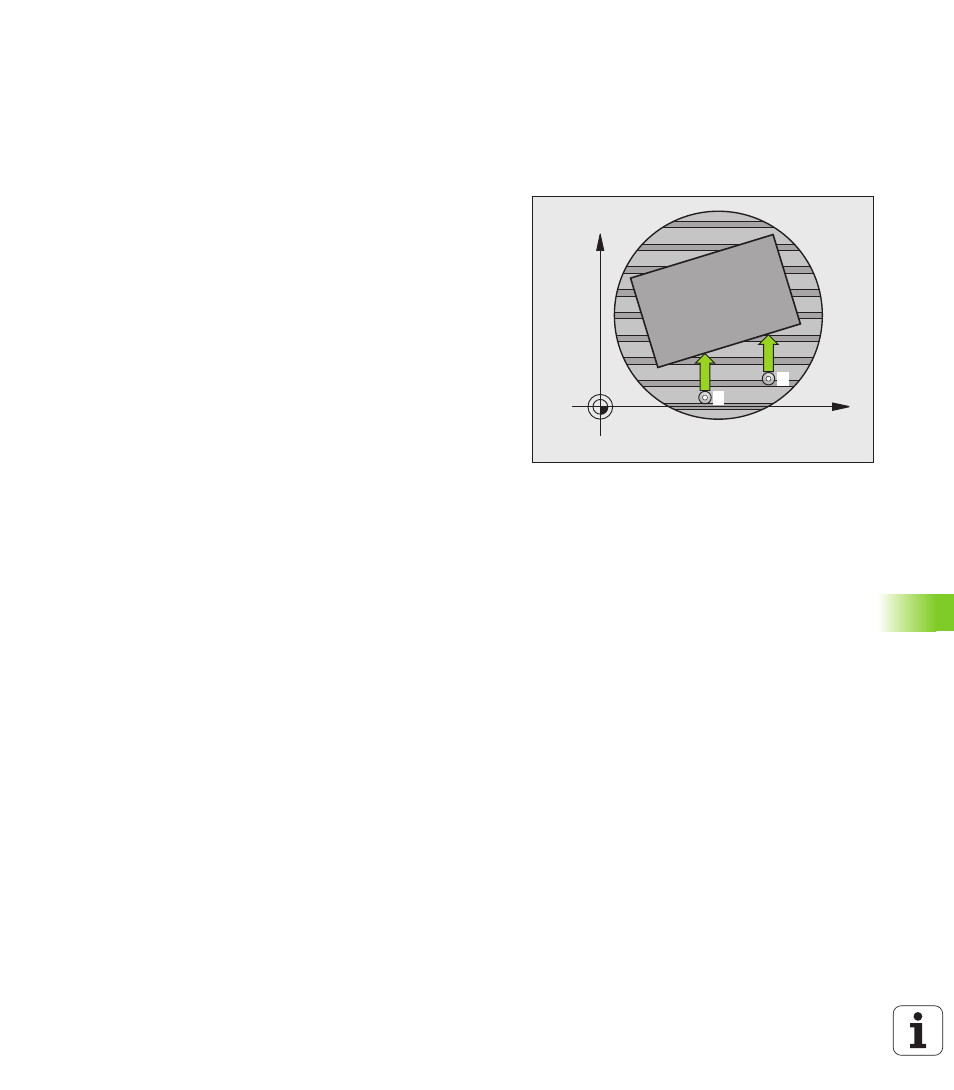

Le cycle palpeur 403 détermine le désalignement d'une pièce en
mesurant deux points qui doivent se trouver sur une droite. La TNC
compense l'erreur d'alignement de la pièce par une rotation de l'axe
A, B ou C. La pièce peut être fixée n'importe où sur le plateau
circulaire.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150),
avec la logique de positionnement, (voir „Exécuter les cycles
palpeurs” à la page 334)au point de palpage programmé
1 . La TNC
décale alors le palpeur de la valeur de la distance d'approche, dans
le sens opposé au sens de déplacement défini.
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (MP6120).
3 Le palpeur se déplace ensuite au point de palpage suivant 2 et
exécute la deuxième opération de palpage.
4 La TNC rétracte le palpeur à la hauteur de sécurité et positionne
l'axe rotatif défini dans le cycle en fonction de la valeur calculée. En
option, vous pouvez faire initialiser l'affichage à 0 après
l'alignement
X
Y
1
2
