HEIDENHAIN iTNC 530 117

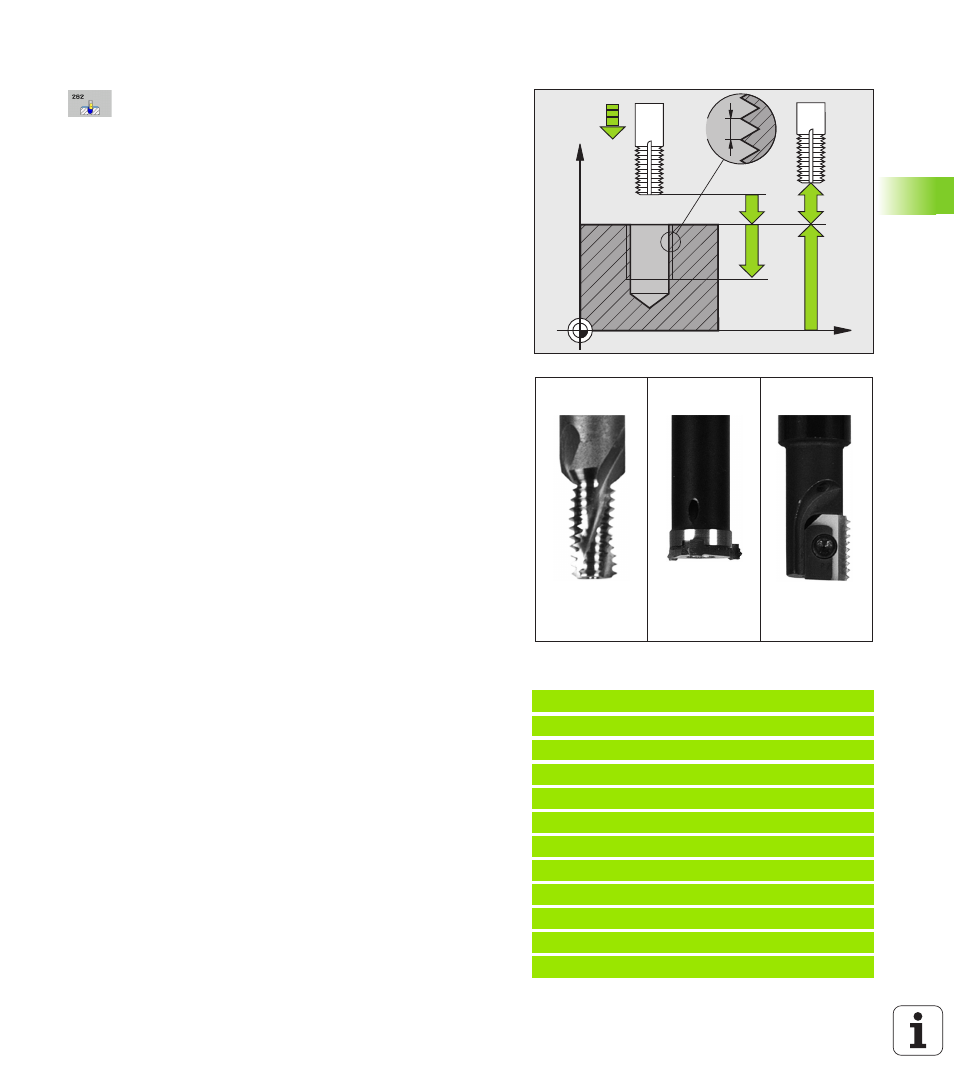

4.6 FRAISA
GE DE FILETS (cy
c
le
262, DIN/ISO:
G262)
Paramètres du cycle
 Diamètre nominal Q335 : diamètre nominal du filet.
Plage de saisie 0 à 99999,9999
 Pas de vis Q239 : pas du filet. Le signe détermine le
sens du filet, à droite ou à gauche :
+ = filet à droite
– = filet à gauche
Plage de saisie -99,9999 à 99,9999
 Profondeur de filetage Q201 (en incrémental) :
distance entre la surface de la pièce et la fin du filet
Plage de saisie -99999,9999 à 99999,9999
 Filets par pas Q355 : nombre de filets avec lequel
l'outil est décalé :
0 = une hélice de 360° à la profondeur du filetage
1 = trajectoire hélicoïdale continue sur toute la
longueur du filet
>1 = plusieurs trajectoires hélicoïdales avec approche
et sortie. Entre chaque mouvement, la TNC décale
l'outil de Q355 fois le pas. Plage d'introduction 0 à
99999
 Avance de pré-positionnement Q253 : vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce (en mm/min). Plage de
saisie de 0 à 99999,999 ou FMAX, FAUTO, PREDEF
 Mode fraisage Q351 : type de fraisage avec M3
+1 = fraisage en avalant
–1 = fraisage en opposition
sinon PREDEF
 Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage de saisie de 0 à 99999,9999 ou PREDEF
 Coord. surface pièce Q203 (en absolu) : coordonnée
de la surface de la pièce. Plage de saisie -99999,9999
à 99999,9999
 Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage de saisie
de 0 à 99999,9999 ou PREDEF
 Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage (en mm/min). Plage de saisie
de 0 à 99999,9999, sinon FAUTO.
 Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage (en mm/min). Plage de saisie
de 0 à 99999,9999, sinon FAUTO.
Exemple : Séquences CN
25 CYCL DEF 262 FRAISAGE DE FILETS
Q335=10 ;DIAMÈTRE NOMINAL
Q239=+1.5 ;PAS DE VIS
Q201=-20 ;PROFONDEUR FILETAGE
Q355=0 ;FILETS PAR PAS
Q253=750 ;AVANCE PRÉ-POSIT.
Q351=+1 ;MODE FRAISAGE
Q200=2 ;DISTANCE D'APPROCHE
Q203=+30 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q207=500 ;AVANCE FRAISAGE
Q512=50 ;AVANCE D'APPROCHE
X
Z
Q203
Q253
Q239
Q201
Q204 Q200
Q355 = 1 Q355 > 1 Q355 = 0
