15.4 PT DE REF INTERIEUR
RECTANGLE (cycle 410,
DIN/ISO: G410)

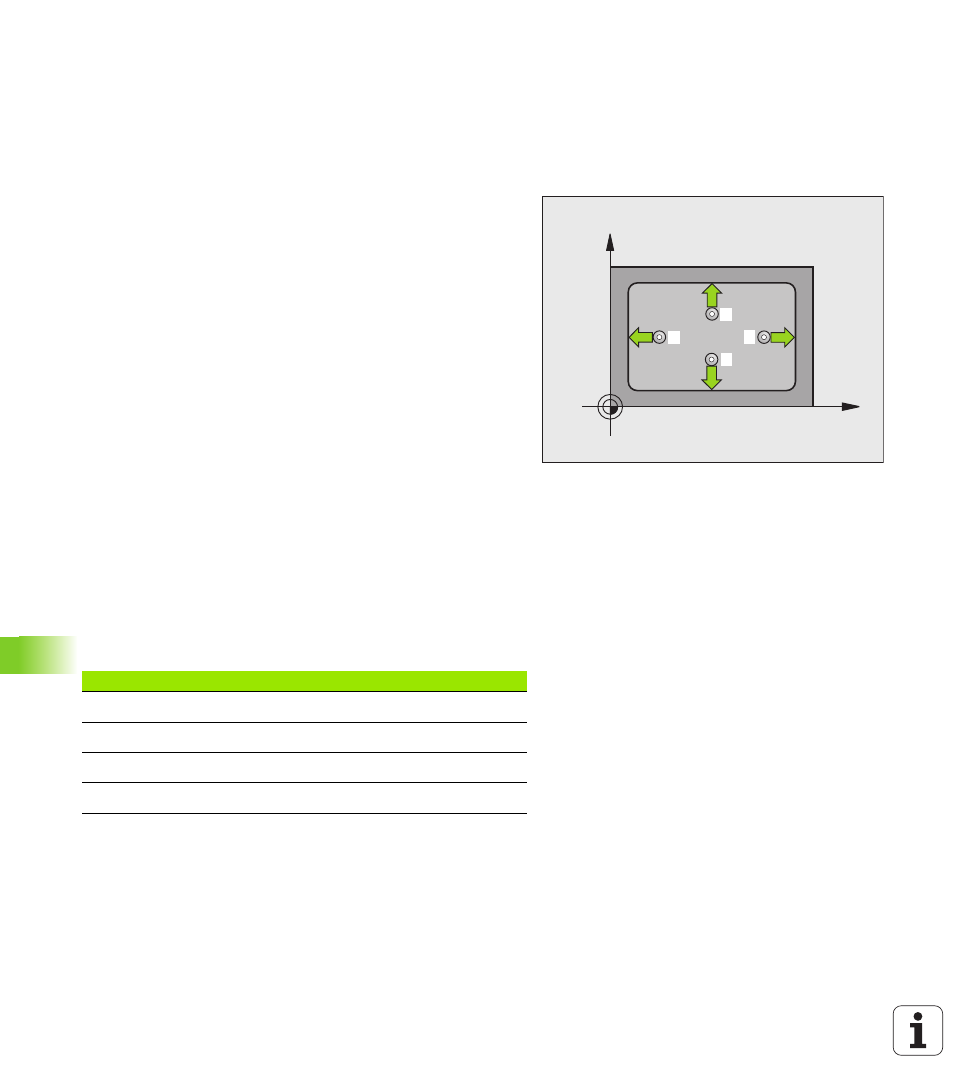

Mode opératoire du cycle
Le cycle palpeur 410 détermine le centre d'une poche rectangulaire et
l'initialise comme point d'origine. Si vous le souhaitez, la TNC peut
aussi mémoriser le centre dans un tableau de points zéro ou de
Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150),
avec la logique de positionnement, (voir „Exécuter les cycles
palpeurs” à la page 334)au point de palpage
1 . La TNC calcule les
points de palpage à partir des données du cycle et de la distance
d'approche programmée dans PM6140
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (MP6120)
3 Puis, le palpeur se déplace soit en paraxial à la hauteur de mesure,
soit avec une interpolation linéaire à la hauteur de sécurité au point
de palpage suivant
2 et exécute la deuxième opération de palpage
à cette position
4 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 , et y exécute la troisième ou la quatrième opération
de palpage
5 Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et traite le point d'origine calculé en fonction des paramètres de
cycle Q303 et Q305 (voir „Mémoriser le point d'origine calculé” à
la page 360).
6 Ensuite, si cela est souhaité, la TNC détermine également, dans
une opération de palpage séparée, le point d'origine dans l'axe du
palpeur et mémorise les valeurs effectives dans les paramètres Q
suivants
X
Y
1
2
3
4
Numéro paramètre Signification
Q151 Valeur effective centre, axe principal
Q152 Valeur effective centre, axe secondaire
Q154 Valeur effective côté axe principal
Q155 Valeur effective côté axe secondaire
