5.4 RAINURA
G
E (cy
c
le 253, DIN/ISO:
G253)
Paramètres du cycle
 Opérations d'usinage (0/1/2) Q215: Définir les
opérations d'usinage:
0: Ebauche et finition
1 : Ebauche seulement
2: Finition seulement
La finition latérale et la finition en profondeur ne sont
exécutées que si la surépaisseur de finition
correspondante (Q368, Q369) a été définie
 Longueur de rainure Q218 (valeur parallèle à l'axe
principal du plan d'usinage) : introduire le plus grand
côté de la rainure. Plage d'introduction 0 à
99999,9999
 Largeur rainure Q219 (valeur parallèle à l'axe
secondaire du plan d'usinage). Entrer la largeur de la
rainure. Si la largeur indiquée pour la rainure est égale
au diamètre de l'outil, la TNC n'effectue que
l'ébauche (fraisage d'un trou oblong). La largeur
maximale de la rainure pour l'ébauche équivaut à
deux fois le diamètre de l'outil. Plage de saisie 0 à
99999,9999
 Surépaisseur finition latérale Q368 (en
incrémental) : surépaisseur de finition dans le plan
d'usinage.
 Position angulaire Q224 (en absolu) : angle de
rotation la rainure entière. Le centre de rotation est la
position où se trouve l'outil lors de l'appel du cycle.
Plage d'introduction 360,000 à 360,000
 Position rainure (0/1/2/3/4) Q367 : position de la
rainure par rapport à la position de l'outil lors de
l'appel du cycle :
0: Position de l'outil = centre de la rainure
1: Position de l'outil = extrémité gauche de la rainure
2: Position outil = centre cercle de la rainure à gauche
3: Position outil = centre cercle de la rainure à droite
4: Position de l'outil = extrémité droite de la rainure
 Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage (en mm/min). Plage de saisie
de 0 à 99999,999 ou FAUTO, FU, FZ.
 Mode fraisage Q351 : type de fraisage avec M3 :
+1 = fraisage en avalant
–1 = fraisage en opposition
+0 = fraisage en avalant ; la TNC conserve le mode
Fraisage en avalant même si la mise en miroir est
activée.
Sinon PREDEF
X
Y
Q21
9
Q218
Q374
X
Y
X
Y
X
Y
X
Y

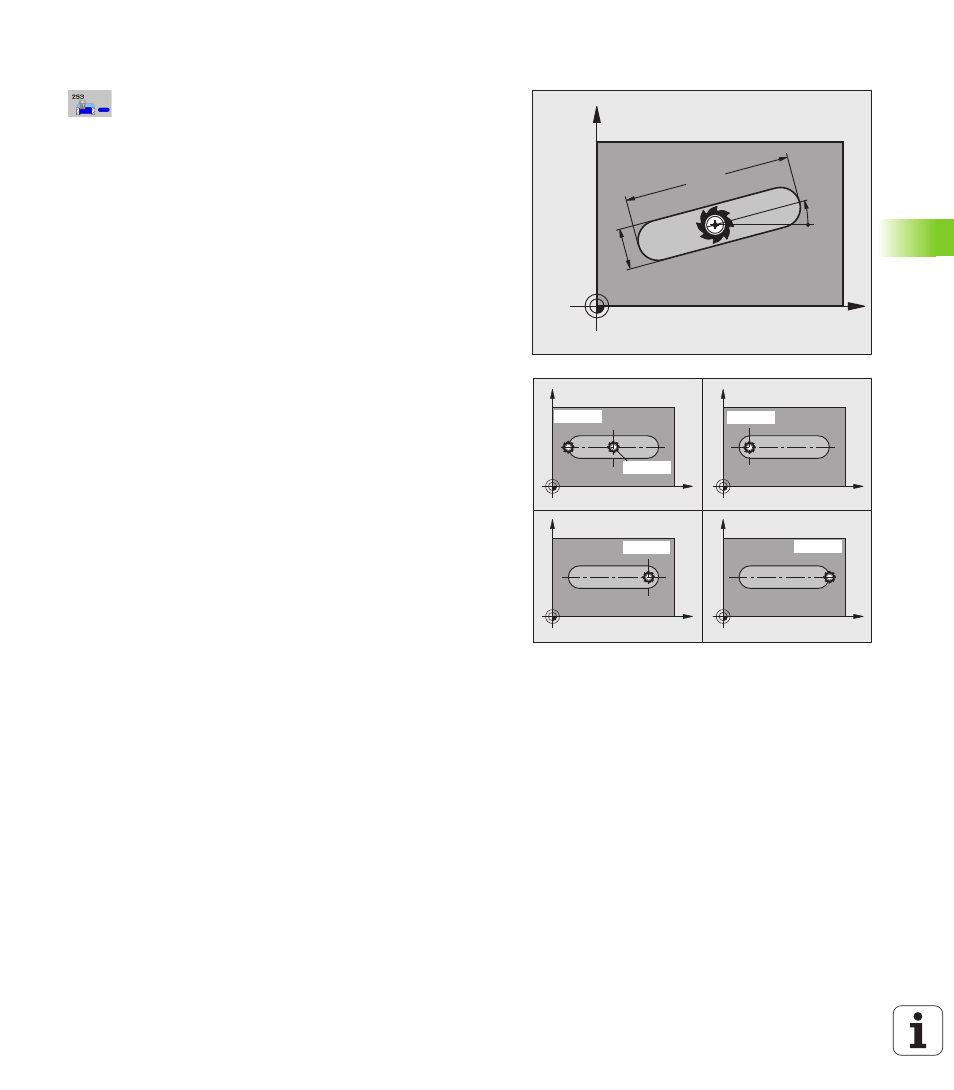

Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
