HEIDENHAIN iTNC 530 (60642x-04) Cycle programming - Manuel (Page 120)

120 Cycles d'usinage : taraudage / fraisage de filets
4.7 FILET
A
GE SUR UN T
OUR (cy
c
le
263, DIN/ISO:
G263)
Paramètres du cycle

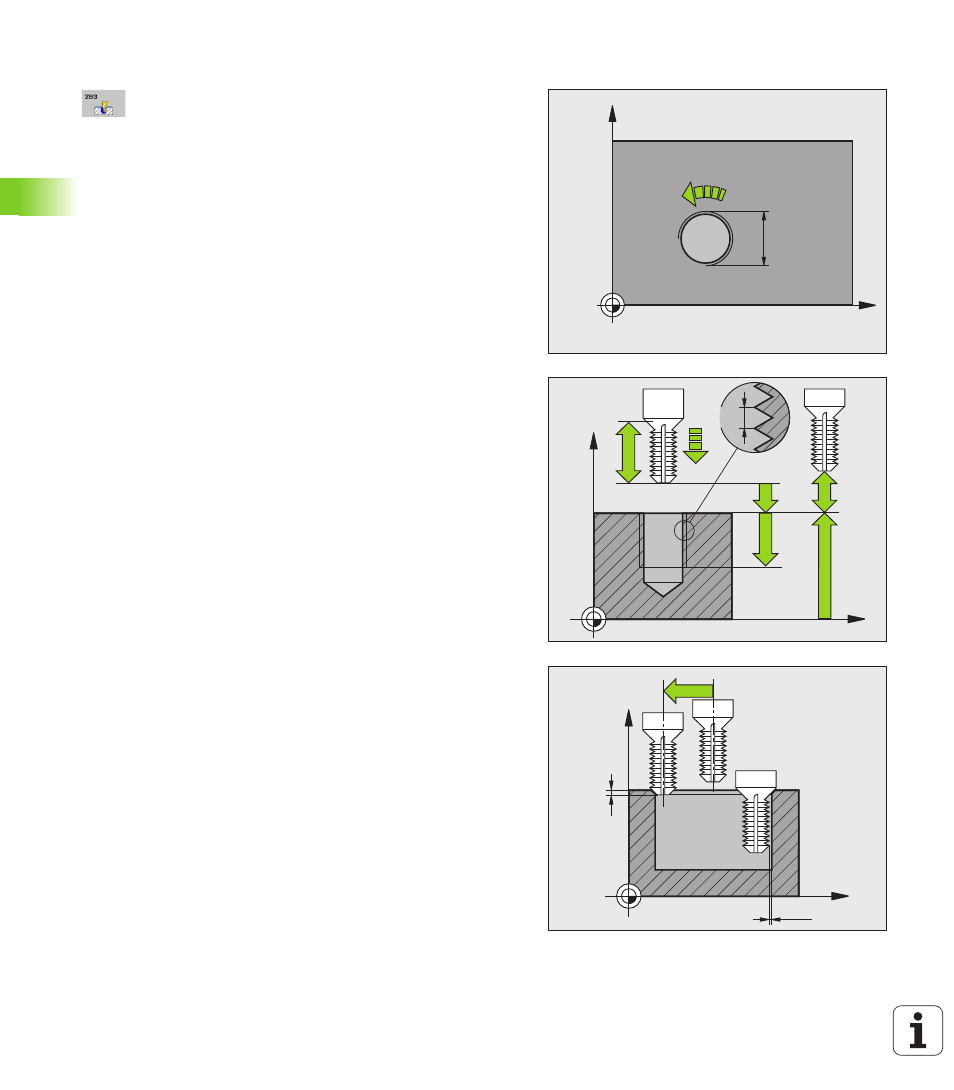

 Diamètre nominal Q335 : diamètre nominal du filet.
Plage de saisie 0 à 99999,9999
 Pas de vis Q239 : pas du filet. Le signe détermine le
sens du filet, à droite ou à gauche :
+ = filet à droite
– = filet à gauche
Plage de saisie -99,9999 à 99,9999
 Profondeur de filetage Q201 (en incrémental) :
distance entre la surface de la pièce et la fin du filet
Plage de saisie -99999,9999 à 99999,9999
 Profondeur pour chanfrein Q356 (en incrémental) :
distance entre la surface de la pièce et la pointe de
l'outil. Plage de saisie -99999,9999 à 99999,9999
 Avance de pré-positionnement Q253 : vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce (en mm/min). Plage de
saisie de 0 à 99999,999 ou FMAX, FAUTO, PREDEF
 Mode fraisage Q351 : type de fraisage avec M3
+1 = fraisage en avalant
–1 = fraisage en opposition
sinon PREDEF
 Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage de saisie de 0 à 99999,9999 ou PREDEF
 Distance d'approche latérale Q357 (en
incrémental) : distance entre le tranchant de l'outil et
la paroi du trou. Plage de saisie 0 à 99999,9999
 Profondeur du chanfrein frontal Q358 (en
incrémental) : distance entre la surface de la pièce et
la pointe de l'outil lors de l'usinage d'un chanfrein
frontal. Plage de saisie -99999,9999 à 99999,9999
 Décalage chanfrein frontal Q359 (en incrémental) :
distance avec laquelle la TNC décale le centre d'outil
à partir du centre du trou. Plage de saisie 0 à
99999,9999
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q356
X
Z
Q359
Q357
Q358
