318 Cycles : fonctions spéciales
12.6 GRA
V
A
GE (cy
c
le 225, DIN/ISO:
G225)

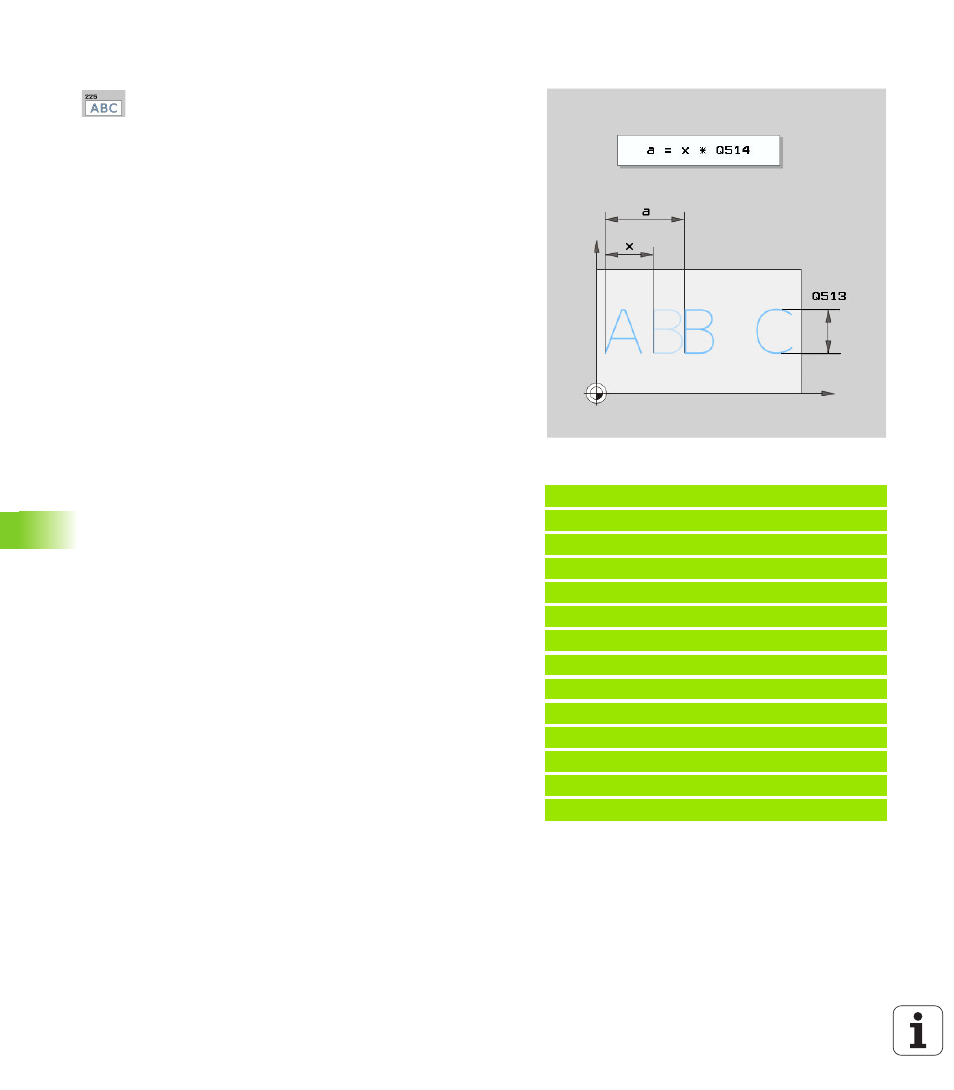

Paramètres du cycle
 Texte gravage QS500 : texte gravage. Affectation
d'une variable string avec la touche Q du pavé
numérique, la touche Q du clavier ASCII correspond à
une saisie normale de texte. Caractères
autorisés :voir „Graver des variables du système”,
page 320
 Hauteur caract. Q513 (en absolu) : hauteur des
caractères à graver en mm. Plage d’introduction 0 à
99999,9999
 Facteur écart Q514 : avec la police utilisée, il s'agit
d'une police proportionnelle. Chaque caractère
possède sa propre largeur, que la TNC grave en
fonction de la définition de Q154=0. Avec une
définition de Q514 différent de 0, la TNC applique un
facteur d'échelle sur l'écart entre les caractères.
Plage d'introduction 0 à 9,9999
 Police Q515 : pour l'instant sans fonction
 Texte sur droite/cercle (0/1) Q516 :
Gravage sur une droite : introduction = 0
Gravage sur un arc de cercle : introduction = 1
 Position angulaire Q374 : angle au centre, si le texte
doit être écrit sur un cercle. Angle de gravure si le
texte est droit. Plage d'introduction 360,0000° à
+360,0000°
 Rayon du cercle Q517 (absolu) : rayon de l'arc de
cercle en mm, sur lequel le texte doit être gravé.
Plage d’introduction 0 à 99999,9999
 Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage, en mm/min. Plage
d'introduction 0 à 99999,999, ou FAUTO, FU, FZ
 Profondeur Q201 (en incrémental) : distance entre la
surface de la pièce et le fond de la gravure
 Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors de la plongée en mm/min.
Plage d'introduction 0 à 99999,999, ou FAUTO, FU
 Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction : 0 à 99999,9999, ou
PREDEF
 Coord. surface pièce Q203 (en absolu) : coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
 Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d’introduction : 0 à 99999,9999, ou PREDEF
Exemple : Séquences CN
62 CYCL DEF 225 GRAVAGE
QS500=“TXT2“ ;TEXTE GRAVAGE
Q513=10 ;HAUTEUR CARACTÈRES
Q514=0 ;FACTEUR ÉCART
Q515=0 ;POLICE
Q516=0 ;DISPOSITION TEXTE
Q374=0 ;POSITION ANGULAIRE
Q517=0 ;RAYON CERCLE
Q207=750 ;AVANCE FRAISAGE
Q201=-0.5 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q200=2 ;DISTANCE D'APPROCHE
Q203=+20 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
