294 Cycles : conversions de coordonnées
1
1
.8 F
A
CTEUR ECHELLE AXE (cy
c
le
26)
Paramètres du cycle
 Axe et facteur : par softkey, sélectionner l'axe/les
axes de coordonnées et introduire le(s) facteur(s)
d'agrandissement ou de réduction spécifique de
l'axe. Plage d’introduction 0,000000 à 99,999999
 Coordonnées du centre : centre de l'homothétie
spécifique de l'axe. Plage d’introduction -99999,9999
à 99999,9999

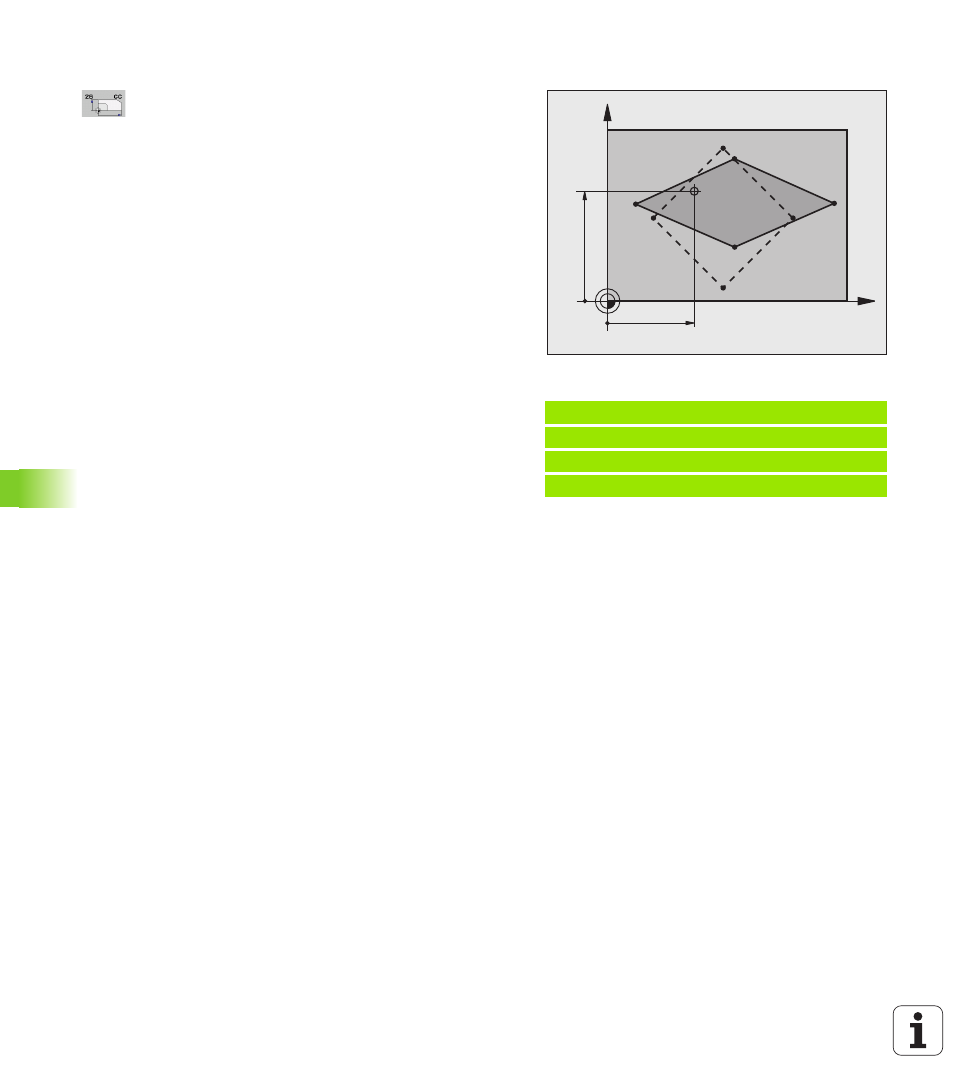

Exemple : Séquences CN
25 CALL LBL 1
26 CYCL DEF 26.0 FACT. ÉCH. SPÉCIF. AXE
27 CYCL DEF 26.1 X 1.4 Y 0.6 CCX+15 CCY+20
28 CALL LBL 1
15
X
Y
20
CC
