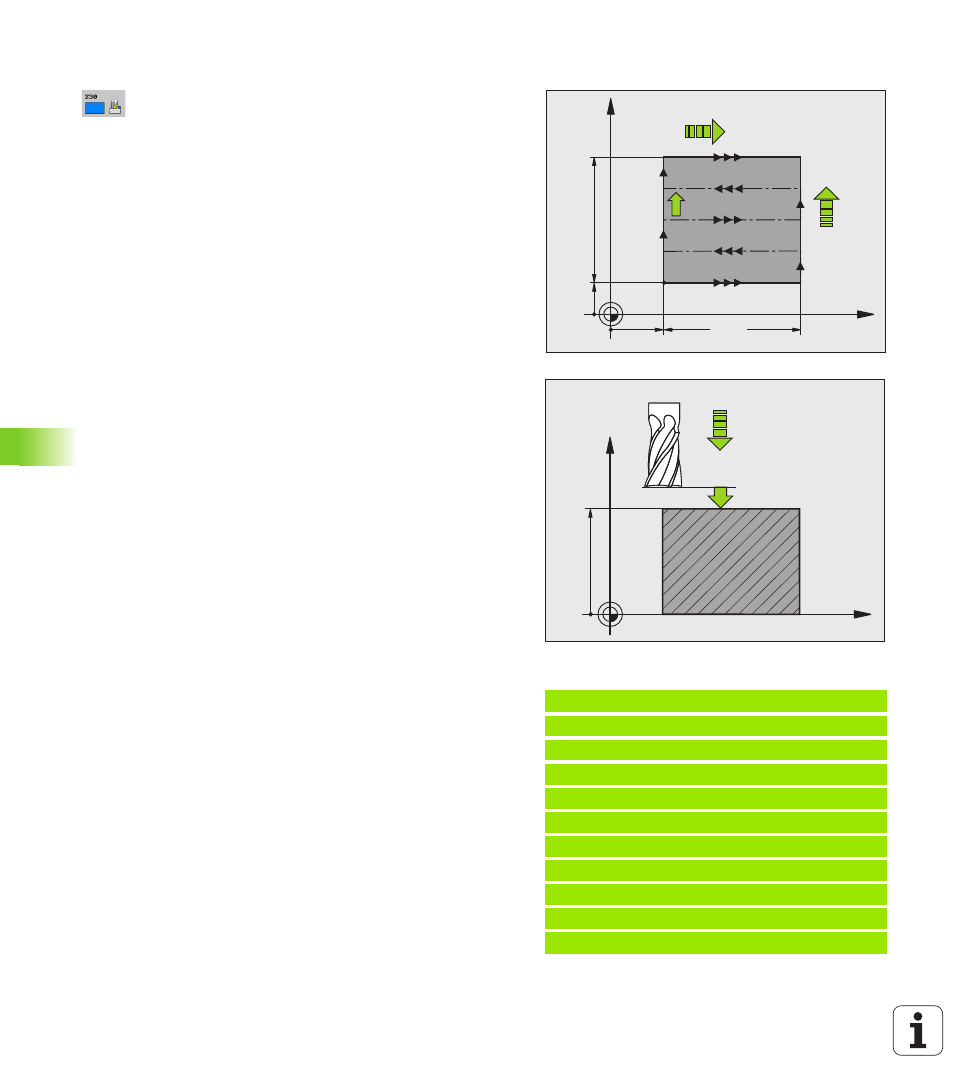

264 Cycles d'usinage : usinage ligne à ligne
1
0
.3 USINA
GE LIGNE A LIGNE
(cy
c
le 230, DIN/ISO:
G230)
Paramètres du cycle
 Point initial 1er axe Q225 (en absolu) :
coordonnée du point Min de la surface à usiner dans
l'axe principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 Point initial 2ème axe Q226 (en absolu) :
coordonnée du point Min de la surface à usiner dans
l'axe secondaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
 Point initial 3ème axe Q227 (en absolu) : hauteur
dans l'axe de broche à laquelle sera effectué l'usinage
ligne-à-ligne. Plage d'introduction -99999,9999 à
99999,9999
 1er côté Q218 (incrémental) : longueur de la surface
à usiner dans l'axe principal du plan d'usinage (se
réfère au point initial du 1er axe. Plage d'introduction
0 à 99999,9999
 2ème côté Q219 (incrémental) : longueur de la face à
usiner dans l'axe secondaire du plan d'usinage (se
réfère au point initial 2ème axe. Plage d'introduction
0 à 99999,9999
 Nombre de coupes Q240 : nombre de lignes à exécuter
par la TNC dans la largeur. Plage d'introduction 0 à
99999
 Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil, de la distance d'approche
jusqu'à la profondeur de fraisage, en mm/min. Plage
d'introduction 0 à 99999,9999, ou FAUTO, FU, FZ
 Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage, en mm/min. Plage
d'introduction 0 à 99999,9999, ou FAUTO, FU, FZ
 Avance transversale Q209 : vitesse de l’outil lors du
déplacement à la ligne suivante, en mm/min. ; si vous
vous déplacez obliquement dans la matière,
introduire Q209 inférieur à Q207 ; si vous vous
déplacez obliquement dans le vide, Q209 peut être
supérieur à Q207. Plage d'introduction 0 à
99999,9999, ou FAUTO, FU, FZ
 Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la profondeur de
fraisage pour le positionnement en début et en fin de
cycle. Plage d’introduction : 0 à 99999,9999, ou
PREDEF
Exemple : Séquences CN
71 CYCL DEF 230 LIGNE À LIGNE
Q225=+10 ;PT INITIAL 1ER AXE
Q226=+12 ;PT INITIAL 2ÈME AXE
Q227=+2.5 ;PT INITIAL 3ÈME AXE
Q218=150 ;1ER CÔTÉ
Q219=75 ;2ÈME CÔTÉ
Q240=25 ;NOMBRE DE COUPES
Q206=150 ;AVANCE PLONGÉE PROF.
Q207=500 ;AVANCE FRAISAGE
Q209=200 ;AVANCE TRANSVERSALE
Q200=2 ;DISTANCE D'APPROCHE
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
