342 Cycles palpeurs : déterminer automatiquement l'erreur d'alignement de la pièce
14.3 R
O
T
A
TION DE BA
SE a
v
e
c deux
tr
ous (cy
c
le 40
1, DIN/ISO
:
G40
1
)

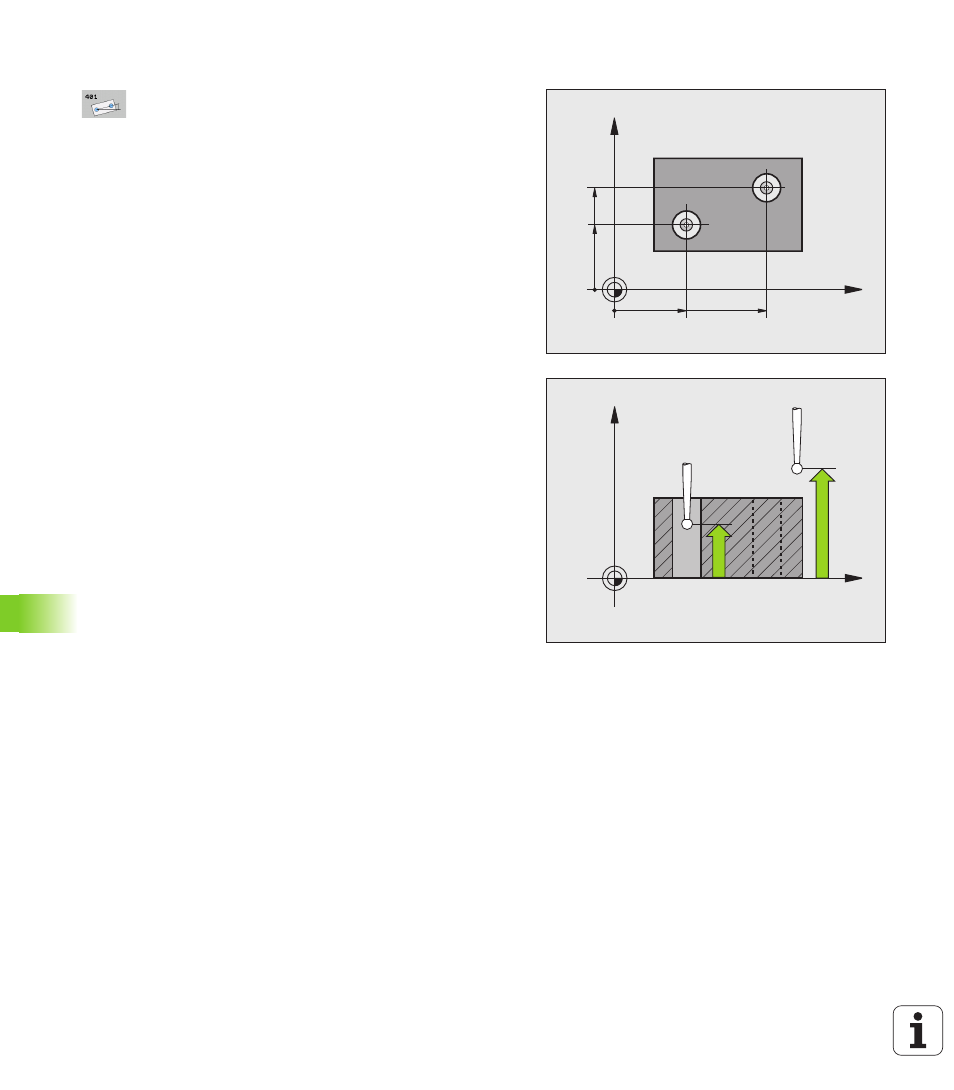

Paramètres du cycle
 1er trou : centre sur 1er axe Q268 (en absolu) :
centre du 1er trou dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
 1er trou : centre sur 2ème axe Q269 (en absolu) :
centre du 1er trou dans l'axe secondaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
 2ème trou : centre sur 1er axe Q270 (en absolu) :
centre du 2ème trou dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
 2ème trou : centre sur 2ème axe Q271 (en absolu) :
centre du 2ème trou dans l'axe secondaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
 Hauteur de mesure dans l'axe de palpage Q261 (en
absolu) : Coordonnée du centre de la bille ( = point de
contact) dans l'axe du palpeur à laquelle la mesure
doit être effectuée. Plage de saisie -99999,9999 à
99999,9999
 Hauteur de sécurité Q260 (en absolu) : Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (élément de serrage). Plage de
saisie -99999,9999 à 99999,9999, sinon PREDEF
 Présélection angle de rotation Q307 (en absolu) :
Renseigner l'angle de la droite de référence si l'erreur
d'alignement à mesurer doit se référer à une droite
quelconque, et non pas à l'axe principal. Pour la
rotation de base, la TNC calcule alors la différence
entre la valeur mesurée et l'angle de la droite de
référence. Plage de saisie 360,000 à 360,000
X
Y
Q271
Q269
Q268 Q270
X
Z
Q261
Q260
