4.7 Articulation de programmes
Définition, application
La TNC vous offre la possibilité de commenter les programmes
d’usinage à l’aide de séquences d’articulation; celles-ci sont
constituées de petits texte (244 caractères max.) de commentaires ou
titres portant sur les lignes suivantes du programme.
Des séquences d’articulation explicites permettent une meilleure
lisibilité et compréhension des programmes longs et complexes.
Elles facilitent notamment les modifications à apporter après-coup au
programme. Vous pouvez insérer des séquences d'articulation à
n'importe quel endroit du programme d'usinage. Elles peuvent être
affichées dans une fenêtre à part et y être également traitées ou
complétées. Un deuxième niveau permet de réaliser une articulation
plus fine: La TNC repousse vers la droite les textes du second niveau.
Afficher la fenêtre d’articulation / changer de
fenêtre active
U
U
U
U

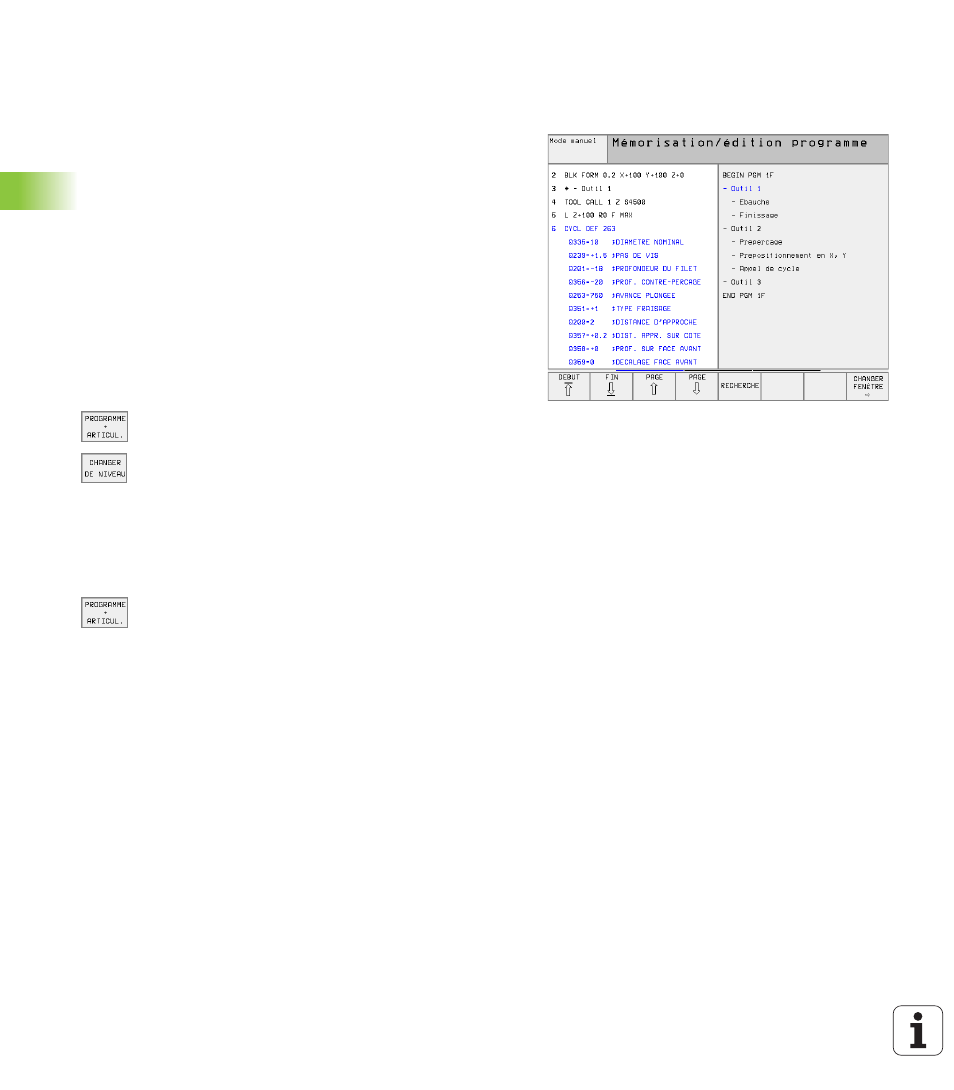

Afficher la fenêtre d’articulation: sélectionner le
partage d'écran PROGRAMME + ARTICUL.
U
U
U
U
Changer de fenêtre active: appuyer sur la softkey
CHANGER FENETRE
Insérer une séquence d’articulation dans la
fenêtre du programme (à gauche)
U
U
U
U
Sélectionner la séquence derrière laquelle vous désirez insérer la
séquence d’articulation
U
U
U
U
Appuyer sur la softkey INSERER ARTICULATION
U
U
U
U
Introduire le texte d’articulation au clavier
alphabétique
U
U
U
U
Changer de niveau: appuyer sur la softkey CHANGER
DE NIVEAU
Insérer une séquence d’articulation dans la
fenêtre d’articulation (à droite)
U
U
U
U
Sélectionner la séquence d’articulation désirée derrière laquelle
vous souhaitez insérer la nouvelle séquence
U
U
U
U
Introduire le texte sur le clavier alphabétique – La TNC insère la
nouvelle séquence automatiquement
Sélectionner des séquences dans la fenêtre
d’articulation
Si vous sautez d’une séquence à une autre dans la fenêtre
d’articulation, la TNC affiche en même temps la séquence dans la
fenêtre du programme. Ceci vous permet de sauter de grandes
parties de programme en peu d’opérations.
