Point initial 1er axe
Q225 (en absolu): Coordonnée
du point Min de la surface à usiner ligne à ligne dans
l'axe principal du plan d'usinage
U
U
U
U
Point initial 2ème axe
Q226 (en absolu):
Coordonnée du point Min de la surface à usiner ligne
à ligne dans l'axe auxiliaire du plan d'usinage
U
U
U
U
Point initial 3ème axe
Q227 (en absolu): Hauteur
dans l'axe de broche à laquelle sera effectué l'usinage
ligne à ligne
U
U
U
U
1er côté
Q218 (en incrémental): Longueur de la
surface à usiner ligne à ligne dans l'axe principal du
plan d'usinage (se réfère au point initial du 1er axe)
U
U
U
U
2ème côté
Q219 (en incrémental): Longueur de la
surface à usiner ligne à ligne dans l'axe auxiliaire du
plan d'usinage (se réfère au point initial du 2ème axe)
U
U
U
U
Nombre de coupes
Q240: Nombre de lignes sur
lesquelles la TNC doit déplacer l'outil dans la largeur
U
U
U
U
Avance plongée en profondeur
Q206: vitesse de
déplacement de l'outil allant de la distance
d'approche à la profondeur de fraisage, en mm/min.
U
U
U
U
Avance fraisage
Q207: Vitesse de déplacement de
l'outil lors du fraisage, en mm/min.
U
U
U
U
Avance transversale
Q209: Vitesse de l’outil lors de
son déplacement à la ligne suivante, en mm/min.; si
vous vous déplacez obliquement dans la matière,
programmez Q209 inférieur à Q207; si vous vous
déplacez obliquement dans le vide, Q209 peut être
supérieur à Q207
U
U
U
U
Distance d'approche
Q200 (en incrémental): Distance
entre la pointe de l'outil et la profondeur de fraisage
pour le positionnement en début et en fin de cycle

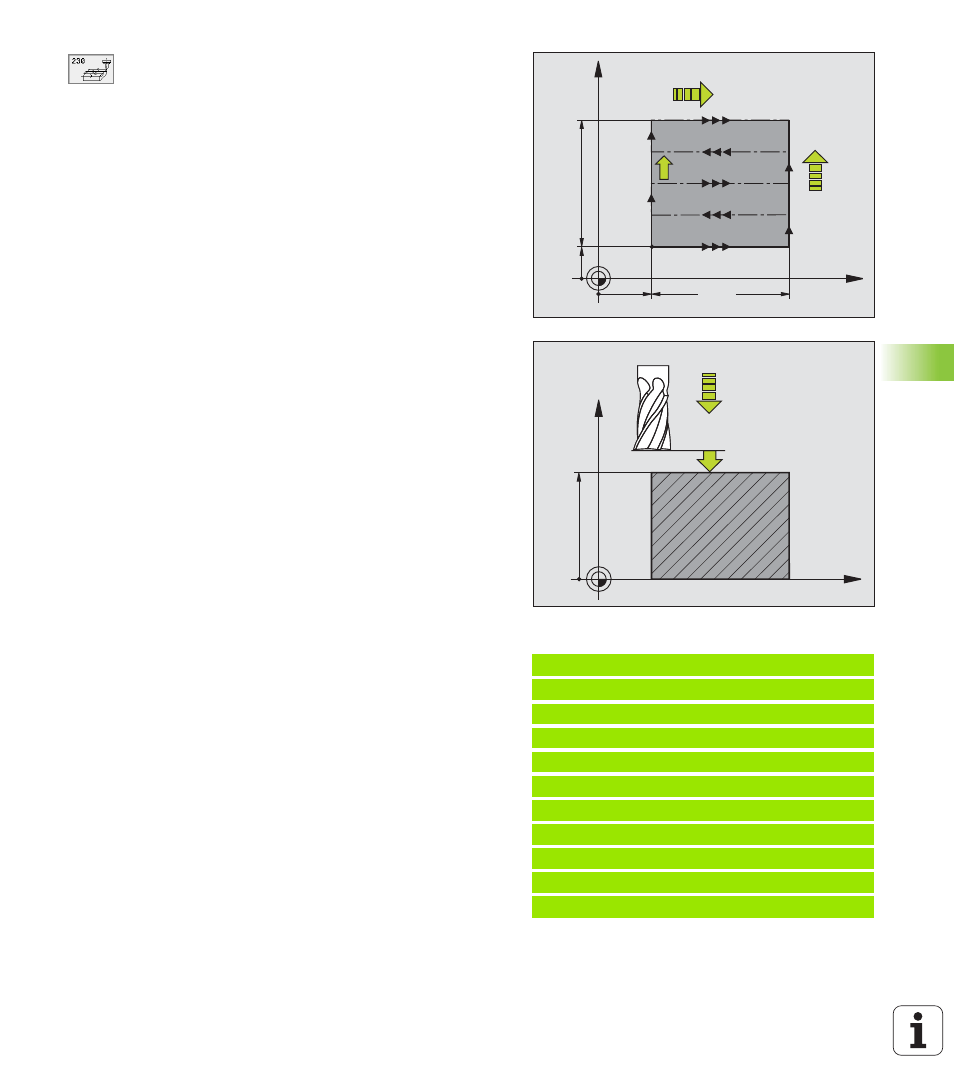

Exemple: Séquences CN
71 CYCL DEF 230 LIGNE A LIGNE
Q225=+10 ;PT INITIAL 1ER AXE
Q226=+12 ;PT INITIAL 2EME AXE
Q227=+2.5 ;PT INITIAL 3EME AXE
Q218=150 ;1ER COTE
Q219=75 ;2EME COTE
Q240=25 ;NOMBRE DE COUPES
Q206=150 ;AVANCE PLONGEE PROF.
Q207=500 ;AVANCE FRAISAGE
Q209=200 ;AVANCE TRANSVERSALE
Q200=2 ;DISTANCE D'APPROCHE
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
