4 cont our nag e s – coor données car tésiennes – HEIDENHAIN TNC 426 (280 476) Manuel d'utilisation
Page 170
144
6 Programmation: Programmer les contours
6.4 Cont
our
nag
e
s – Coor
données car
tésiennes

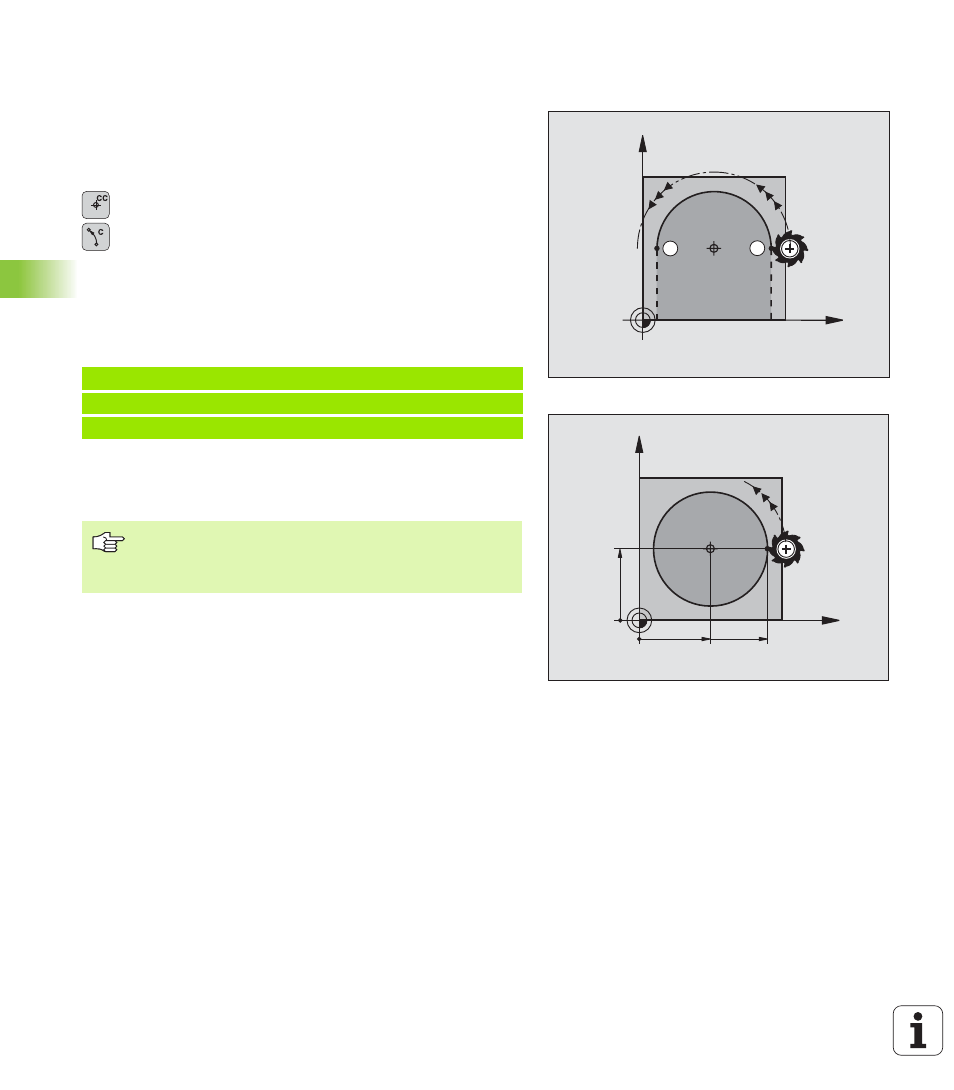

Trajectoire circulaire C autour
du centre de cercle CC
Définissez le centre CC avant de programmer la trajectoire circulaire
C. La dernière position d'outil programmée avant la séquence C
correspond au point initial de la trajectoire circulaire.
U
U
U
U
Déplacer l’outil sur le point initial de la trajectoire circulaire
U
U
U
U
Coordonnées
du centre de cercle
U
U
U
U
Coordonnées
du point final de l'arc de cercle
U
U
U
U
Sens rotation DR
Si nécessaire:
U
U
U
U
Avance F
U
U
U
U
Fonction auxiliaire M
Exemple de séquences CN
Cercle entier
Pour le point final, programmez les mêmes coordonnées que celles du
point initial.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Le point initial et le point final du déplacement circulaire
doivent se situer sur la trajectoire circulaire.
Tolérance d’introduction: jusqu’à 0,016 mm (par PM7431)
S
E
X
Y
CC
X
Y
25
45
25
CC
