TNC 426, TNC 430 HEIDENHAIN 23
2.4 Initialisation du point de référ
e
nce (sans palpeur 3D)

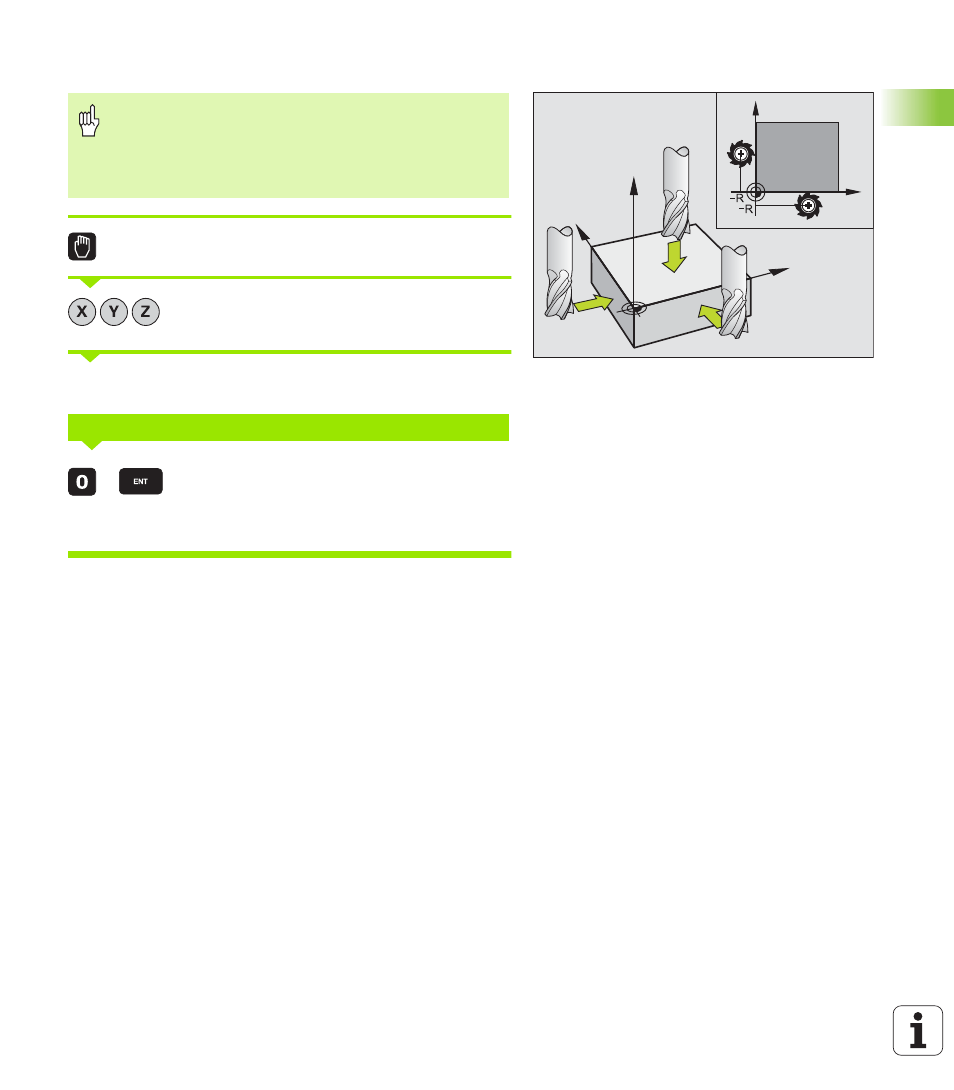

Initialiser le point de référence
Sélectionner le mode Manuel
Déplacer l'outil avec précaution jusqu'à ce qu'il
affleure la pièce
Sélectionner l'axe (tous les axes peuvent être
également sélectionnés sur le clavier ASCII)
Outil zéro, axe de broche: Initialiser l'affichage à une
position pièce connue (ex.0) ou introduire l'épaisseur
d de la cale d'épaisseur. Dans le plan d'usinage: tenir
compte du rayon d'outil
De la même manière, initialiser les points de référence des autres
axes.
Si vous utilisez un outil préréglé dans l'axe de plongée, initialisez
l'affichage de l'axe de plongée à la longueur L de l'outil ou à la somme
Z=L+d.
Mesure préventive
Si la surface de la pièce ne doit pas être affleurée, il
convient de poser dessus une cale d'épaisseur d.
Introduisez alors pour le point de référence une valeur
de d supérieure.
INITIALISATION POINT DE RÉF. Z=
Y
X
Z
X
Y
