TNC 426, TNC 430 HEIDENHAIN 355
9.6 Ex
emples de pr
ogr
a
mmation

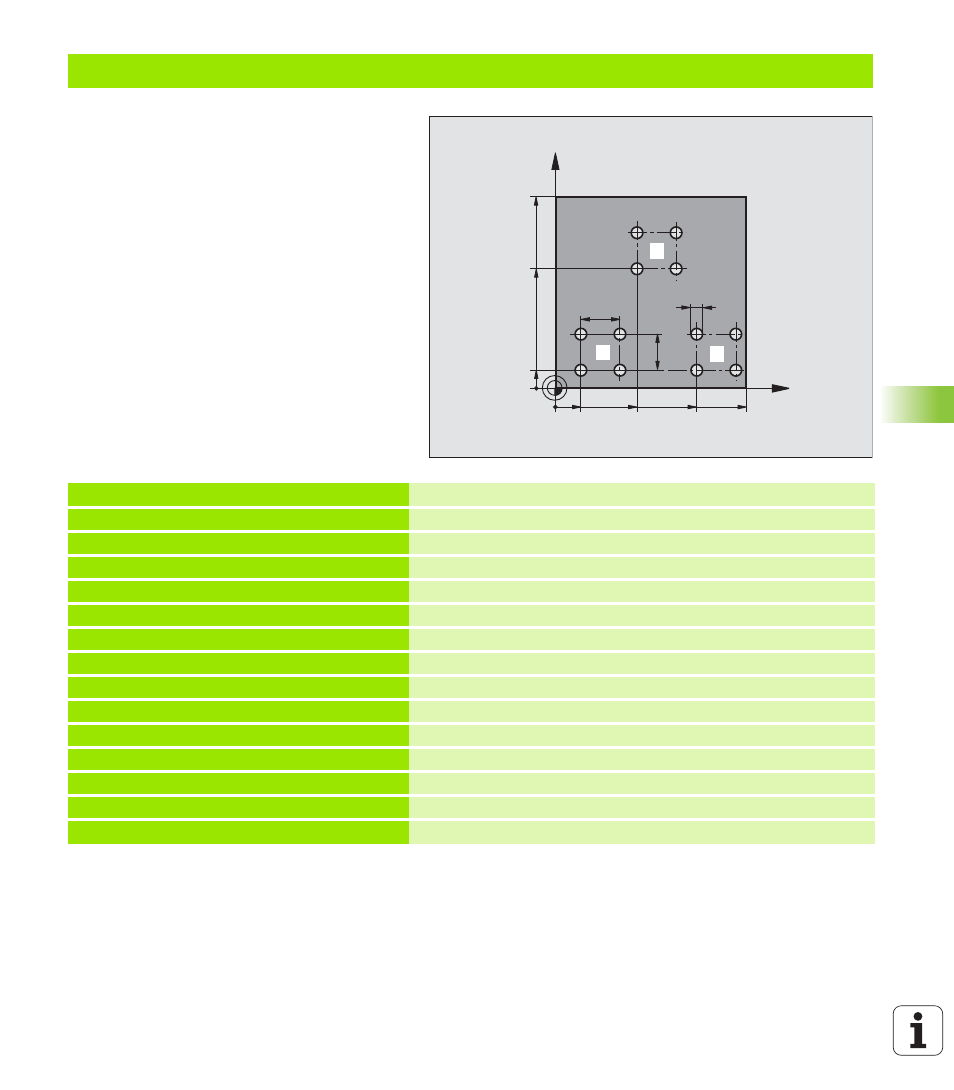

Exemple: Séries de trous
Déroulement du programme
n Aborder les séries de trous dans le programme
principal
n Appeler la série de trous (sous-programme 1)
n Ne programmer la série de trous qu'une seule
fois dans le sous-programme 1
0 BEGIN PGM SP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2,5 Définition de l'outil
4 TOOL CALL 1 Z S5000 Appel d'outil
5 L Z+250 R0 F MAX Dégager l'outil
6 CYCL DEF 200 PERCAGE Définition du cycle Perçage
Q200=2 ;DISTANCE D'APPROCHE
Q201=-10 ; PROFONDEUR
Q206=250 ;AVANCE PLONGEE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIECE
Q204=10 ;SAUT DE BRIDE
Q211=0.25 ;TEMPO. AU FOND
X
Y
15
60
100
100
75
10
45
20
20
5
1 2
1 1 1 3
