4.1 Pr
incipes de base
Système de référence sur fraiseuses
Pour l’usinage d’une pièce sur une fraiseuse, vous vous référez

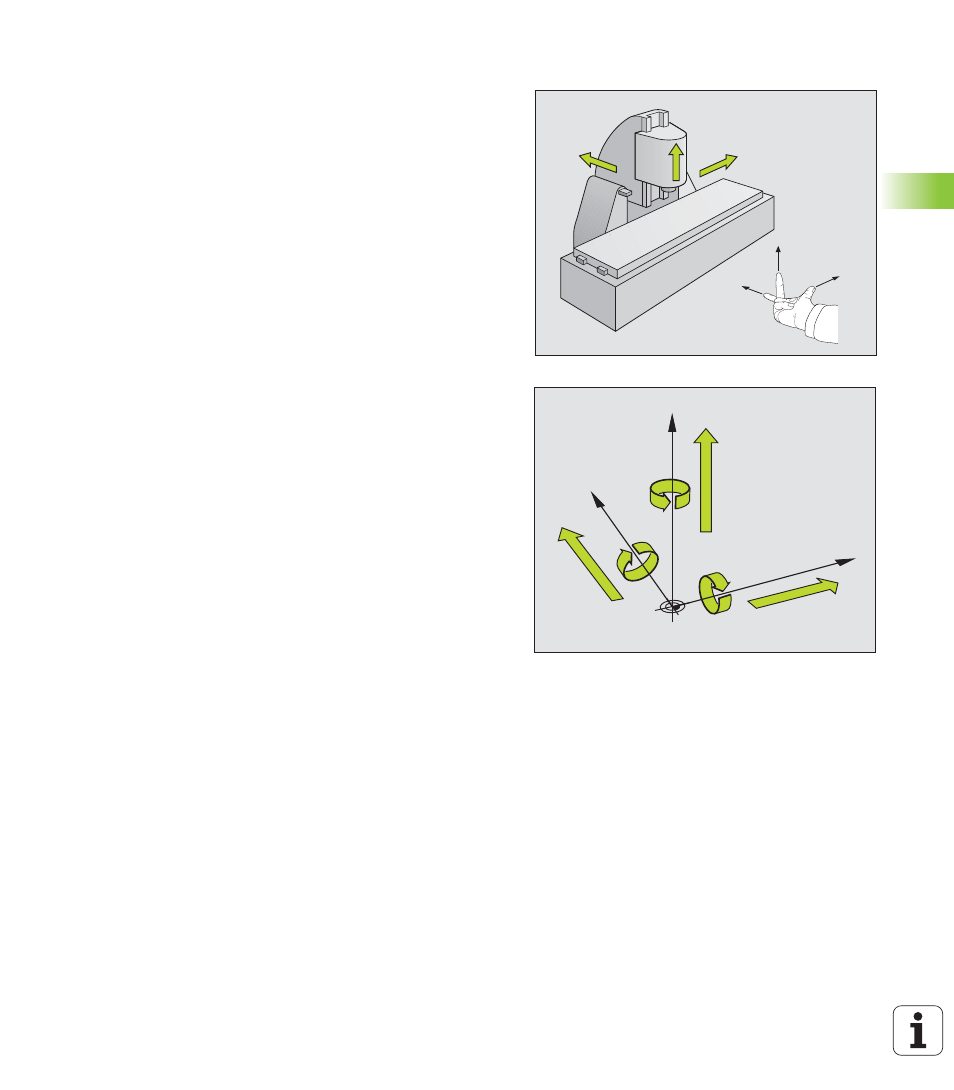

généralement au système de coordonnées cartésiennes. La figure de
droite illustre la relation entre le système de coordonnées
cartésiennes et les axes de la machine. La règle des trois doigts de la
main droite est un moyen mnémotechnique: Si le majeur est dirigé
dans le sens de l’axe d’outil, de la pièce vers l’outil, il indique alors le
sens Z+; le pouce indique le sens X+ et l’index, le sens Y+.
La TNC 426 peut commander jusqu’à 5 axes et la TNC 430, jusqu'à 9
axes. Outres les axes principaux X, Y et Z, on a également les axes
auxiliaires U, V et W qui leur sont parallèles. Les axes rotatifs sont les
axes A, B et C. La figure en bas, à droite illustre la relation entre les
axes auxiliaires ou axes rotatifs et les axes principaux.
+X
+Y
+Z
+X
+Z +Y
W+
C+
B+
V+ A+
U+
Y
X
Z
