182 7 Programmation: Fonctions auxiliaires
7.
4 F
o
nctions auxiliair
es pour le compor
te
ment de cont
our
nag
e
Insérer un cercle d’arrondi défini entre deux
segments de droite: M112
Compatibilité
Pour raisons de compatibilité, la fonction M112 reste disponible. Pour
définir la tolérance du fraisage rapide de contour, HEIDENHAIN
préconise toutefois l'utilisation du cycle TOLERANCE, cf. „Cycles
spéciaux”, page 341

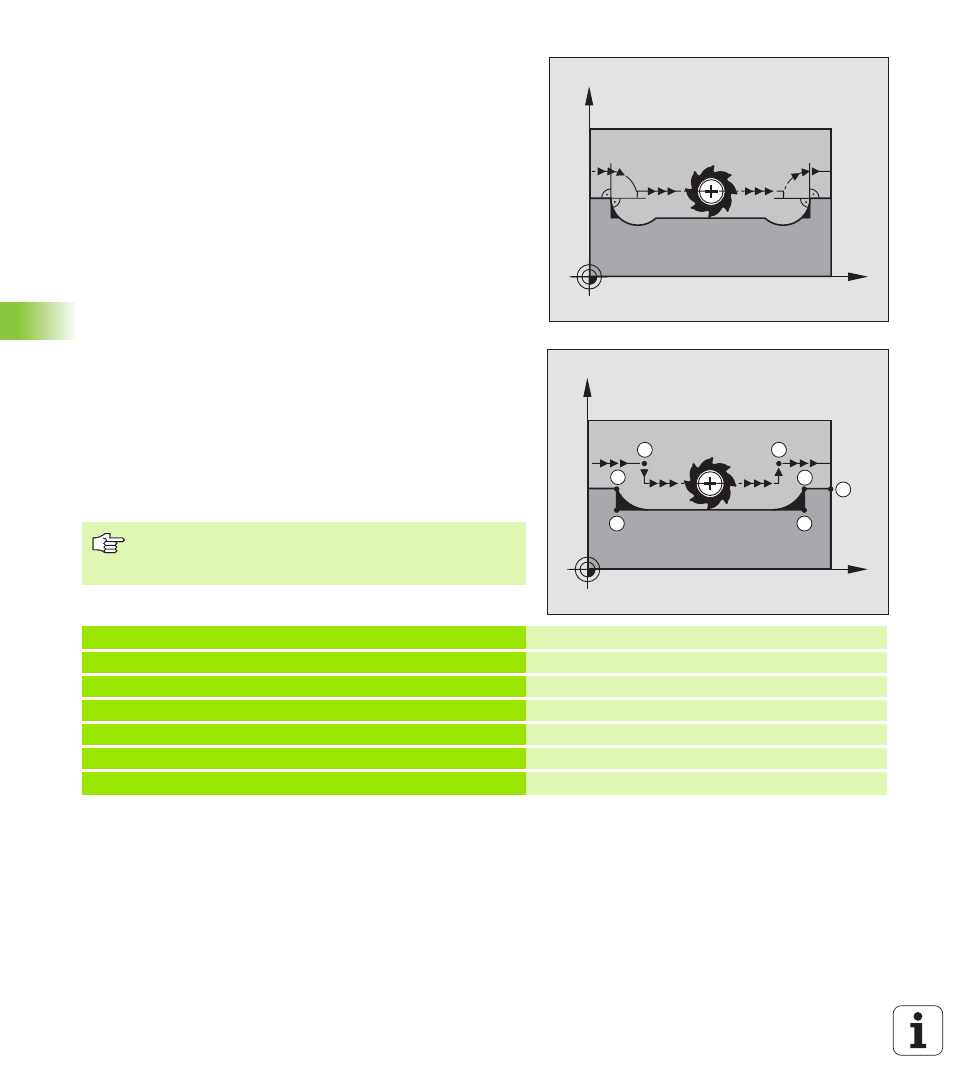

Usinage de petits éléments de contour: M97
Comportement standard
A un angle externe, la TNC insère un cercle de transition. Lorsqu’il
rencontre de très petits éléments de contour, l’outil risque alors
d’endommager celui-ci.
Là, la TNC interrompt l'exécution du programme et délivre le message
d'erreur „Rayon d'outil trop grand“.
Comportement avec M97
La TNC définit un point d'intersection pour les éléments du contour –
comme aux angles internes – et déplace l'outil sur ce point.
Programmez M97 dans la séquence où l’angle externe a été défini.
Effet
M97 n’est active que dans la séquence où elle a été programmée.
Exemple de séquences CN
L’angle du contour sera usiné de manière incomplète avec
M97. Vous devez éventuellement effectuer un autre
usinage à l’aide d’un outil plus petit.
X
Y
X
Y
S
16
17
15 14
13
S
5 TOOL DEF L ... R+20 Grand rayon d’outil
...
13 L X ... Y ... R.. F .. M97 Aborder le point 13 du contour
14 L IY–0,5 .... R .. F.. Usiner les petits éléments de contour 13 et 14
15 L IX+100 ... Aborder le point 15 du contour
16 L IY+0,5 ... R .. F.. M97 Usiner les petits éléments de contour 15 et 16
17 L X .. Y ... Aborder le point 17 du contour
