156 6 Programmation: Programmer les contours
6.5 Cont
our
nag
e
s – Coor
données polair
es
Si vous devez usiner plus de 16 rotations

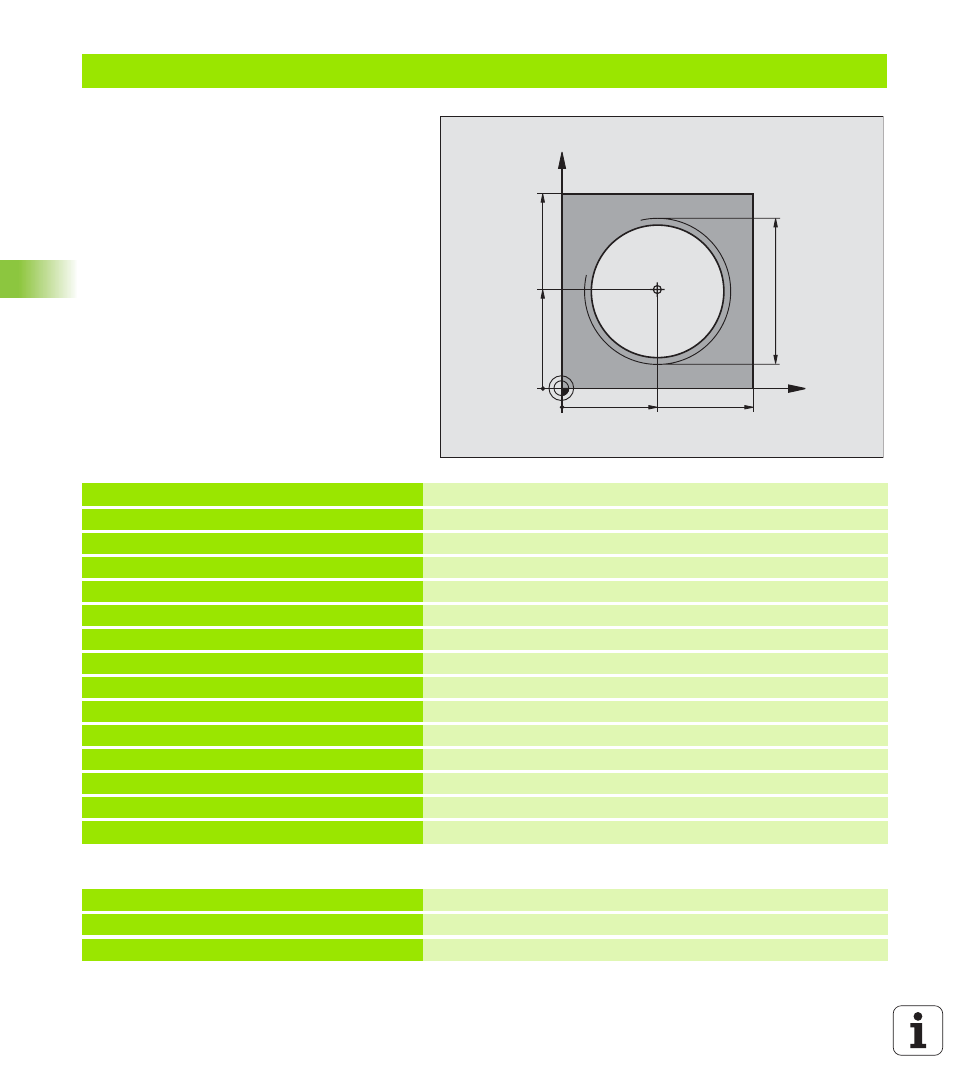

Exemple: Trajectoire hélicoïdale
0 BEGIN PGM HELICE MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+5 Définition de l'outil
4 TOOL CALL 1 Z S1400 Appel d'outil
5 L Z+250 R0 F MAX Dégager l'outil
6 L X+50 Y+50 R0 F MAX Pré-positionner l’outil
7 CC Prendre en compte comme pôle la dernière position programmée
8 L Z-12,75 R0 F1000 M3 Aller à la profondeur d’usinage
9 APPR PCT PR+32 PA-180 CCA180 R+2 Aborder le contour en suivant un cercle avec raccordement
RL F100 tangentiel
10 CP IPA+3240 IZ+13,5 DR+ F200 Parcourir la trajectoire hélicoïdale
11 DEP CT CCA180 R+2 Quitter le contour sur un cercle avec raccordement tangentiel
12 L Z+250 R0 F MAX M2 Dégager l’outil, fin du programme
13 END PGM HELICE MM
X
Y
50
50
CC
100
100
M64 x 1,5
...
8 L Z-12,75 R0 F1000
9 APPR PCT PR+32 PA-180 CCA180 R+2 RL F100
