164 6 Programmation: Programmer les contours
6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK

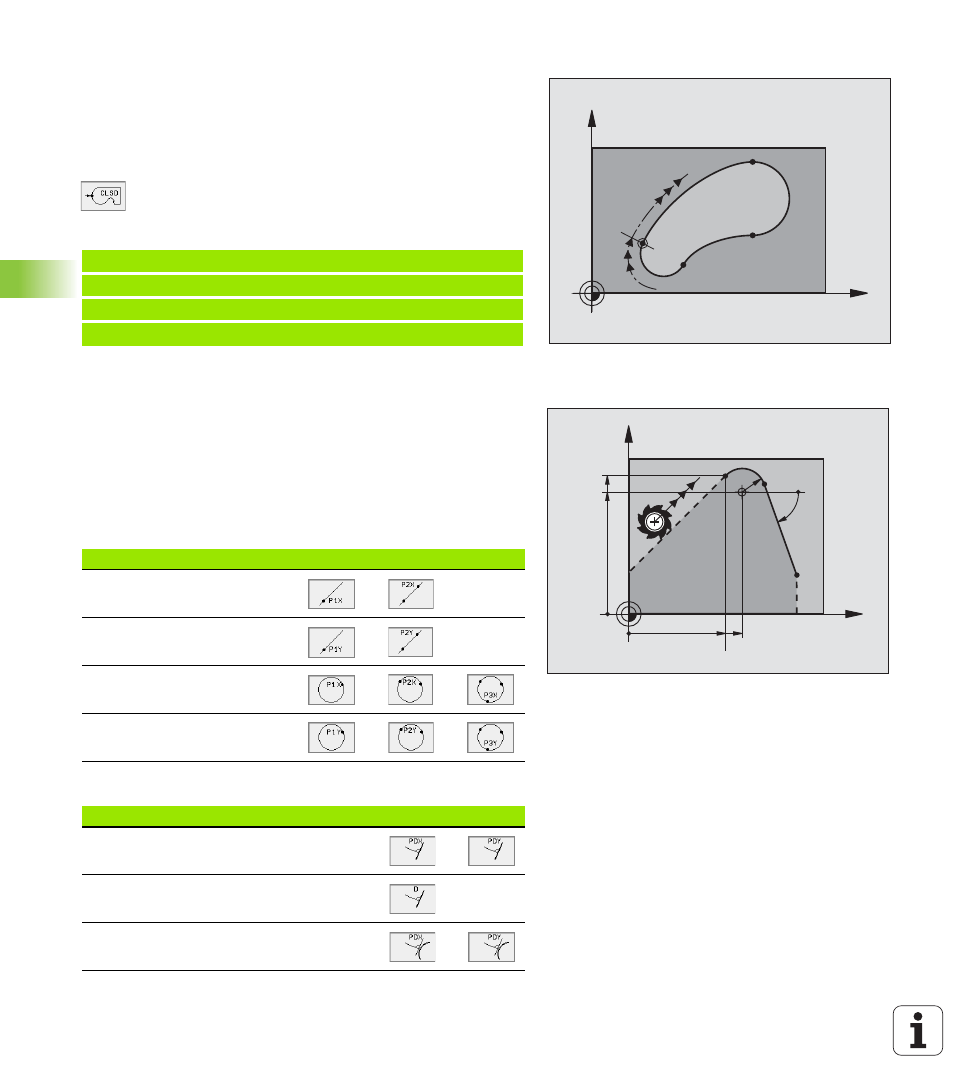

Contours fermés
A l'aide de la softkey CLSD, vous marquez le début et la fin d'un
contour fermé. Ceci permet de réduire le nombre de solutions
possibles pour le dernier élément du contour.
Introduisez CLSD en complément d'une autre donnée de contour
dans la première et la dernière séquence d'un élément FK.
Exemple de séquences CN
Points auxiliaires
Vous pouvez introduire les coordonnées de points auxiliaires sur le
contour ou à proximité de celui-ci, aussi bien pour les droites flexibles
que pour les trajectoires circulaires flexibles.
Points auxiliaires sur un contour
Les points auxiliaires sont situés directement sur la droite ou sur le
prolongement de celle-ci ou bien encore directement sur la trajectoire
circulaire.
Points auxiliaires à proximité d'un contour
Début du contour: CLSD+
Fin du contour: CLSD-
12 L X+5 Y+35 RL F500 M3
13 FC DR- R15 CLSD CCX+20 CCY+35
...
17 FCT DR- R+15 CLSD-
X
Y
CLSD+
CLSD–
Données connues Softkeys
Coordonnée X point auxiliaire
P1 ou P2 d'une droite
Coordonnée X point auxiliaire
P1 ou P2 d'une droite
Coordonnée X point auxiliaire
P1, P2 ou P3 d'une traj. circ.
Coordonnée Y point auxiliaire
P1, P2 ou P3 d'une traj. circ.
Données connues Softkeys
Coordonnée X et Y d'un point auxiliaire
proche d'une droite
Distance entre point auxiliaire et droite
Coordonnée X et Y d'un point auxiliaire
proche d'une trajectoire circulaire
X
Y
53
60.071
50
42.929
R10
70°
