TNC 426, TNC 430 HEIDENHAIN 273
8.4 Cy
cles de fr
aisag
e
de poc
h
es, t
e
nons et r
a
inur
es

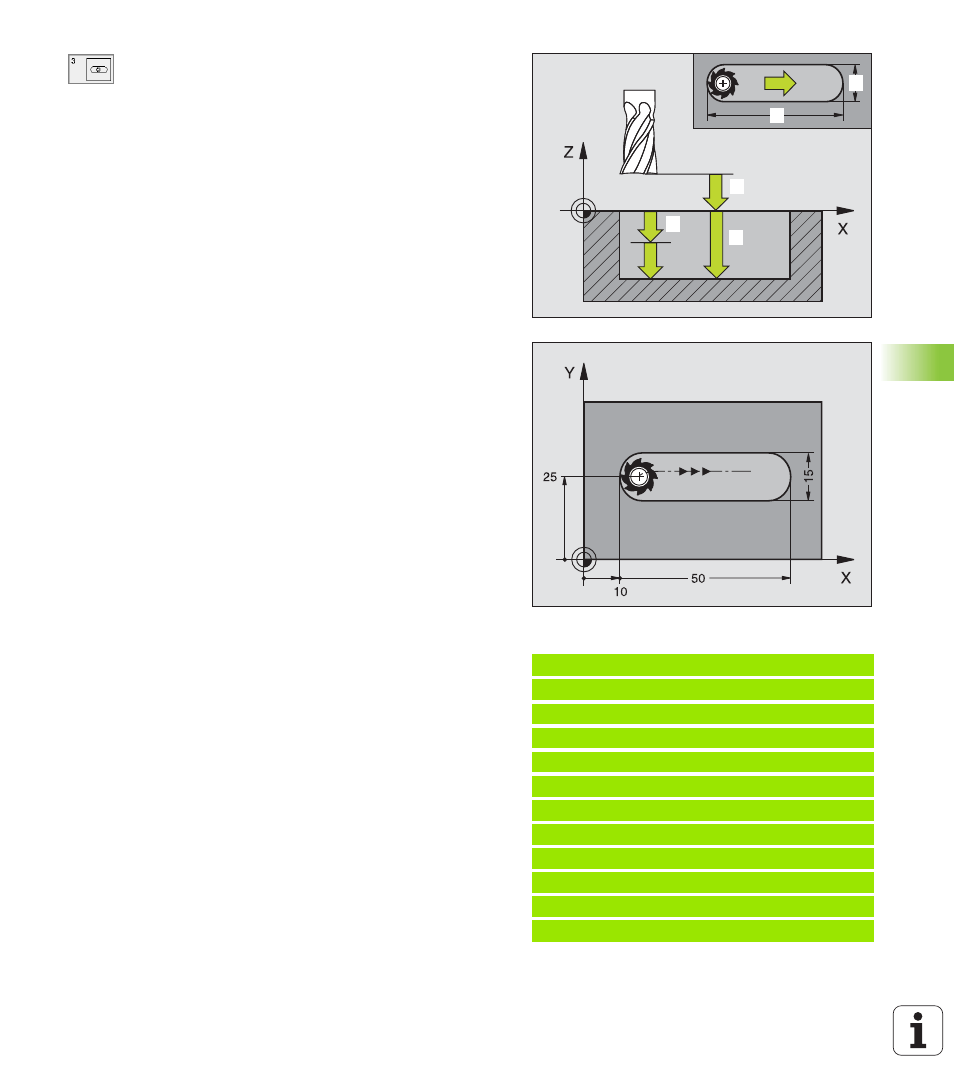

U U U U Distance d'approche 1 (en incrémental): Distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce
U U U U Profondeur de fraisage 2 (en incrémental): Distance
entre la surface de la pièce et le fond de la poche
U U U U Profondeur de passe 3 (en incrémental): Distance
parcourue par l'outil en une passe. L'outil se déplace
en une passe à la profondeur lorsque:
n Profondeur de passe égale à la profondeur
n Profondeur de passe supérieure à la profondeur
U U U U Avance plongée en profondeur : Vitesse de
déplacement lors de la plongée
U U U U 1er côté 4 : Longueur de la rainure; définir le 1er sens
de coupe avec son signe
U U U U 2ème côté 5 : Largeur de la rainure
U U U U Avance F : Vitesse de déplacement de l'outil dans le
plan d'usinage
Exemple: Séquences CN
9 L Z+100 R0 FMAX
10 TOOL DEF 1 L+0 R+6
11 TOOL CALL 1 Z S1500
12 CYCL DEF 3.0 RAINURAGE
13 CYCL DEF 3,1 DIST. 2
14 CYCL DEF 3,2 PROF. -15
15 CYCL DEF 3,3 PASSE 5 F80
16 CYCL DEF 3.4 X50
17 CYCL DEF 3.5 Y15
18 CYCL DEF 3.6 F120
19 L X+16 Y+25 R0 FMAX M3
20 L Z+2 M99
