TNC 426, TNC 430 HEIDENHAIN 301
8.6 Cy
cles SL

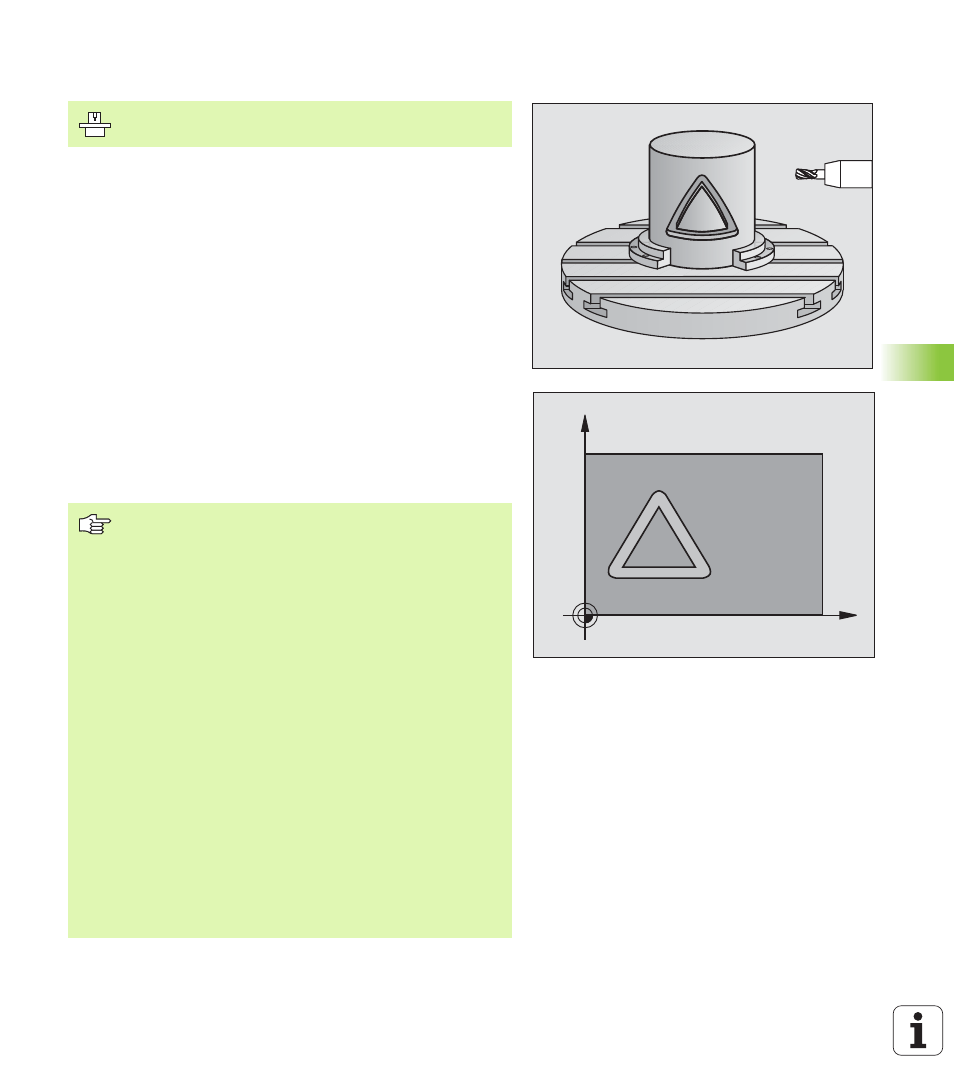

CORPS D'UN CYLINDRE Rainurage (cycle 28)
Ce cycle vous permet de transposer sur le corps d'un cylindre une
rainure de guidage qui a été définie sur le pourtour. Contrairement au
cycle 27, la TNC met en place l'outil avec ce cycle de manière à ce que,
avec correction de rayon active, les parois soient toujours parallèles
entre elles. Programmez la trajectoire centrale du contour en indiquant
la correction du rayon d'outil. Avec la correction de rayon, vous
définissez si la TNC doit réaliser la rainure en avalant ou en opposition:
n RL: en avalant
n RR: en opposition
1 La TNC positionne l'outil au-dessus du point de plongée
2 Lors de la première profondeur de passe, l'outil fraise le contour
suivant l'avance de fraisage Q12, le long de la paroi de la rainure;
la surépaisseur latérale de finition est prise en compte
3 A la fin du contour, la TNC décale l'outil sur la paroi opposée et le
déplace à nouveau au point de plongée
4 Les phases 2 et 3 sont répétées jusqu'à ce que le profondeur de
fraisage programmée Q1 soit atteinte
5 Pour terminer, l'outil retourne à la distance d'approche
C
Z
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine.
Remarques avant que vous ne programmiez
La mémoire réservée à un cycle SL est limitée. Ainsi, par
exemple, vous pouvez programmer jusqu'à 256
séquences linéaires.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle.
Il convient d'utiliser une fraise à denture frontale
(DIN 844).
Le cylindre doit avoir été bridé au centre du plateau
circulaire.
L'axe de broche doit être perpendiculaire à l'axe du plateau
circulaire. Dans le cas contraire, la TNC délivre un
message d'erreur.
Vous ne pouvez pas exécuter ce cycle avec inclinaison du
plan d’usinage.
La TNC vérifie que la trajectoire corrigée et non-corrigée
de l'outil soit bien située dans la zone d'affichage de l'axe
rotatif (définie dans les paramètres-machine 810.x.). Si la
TNC affiche le message d'erreur „Erreur de
programmation du contour“, initialiser si nécessaire
PM810.x = 0.
