11 Test de programme et exécution de programme
1
1
.1 Gr
aphismes
Représentation 3D

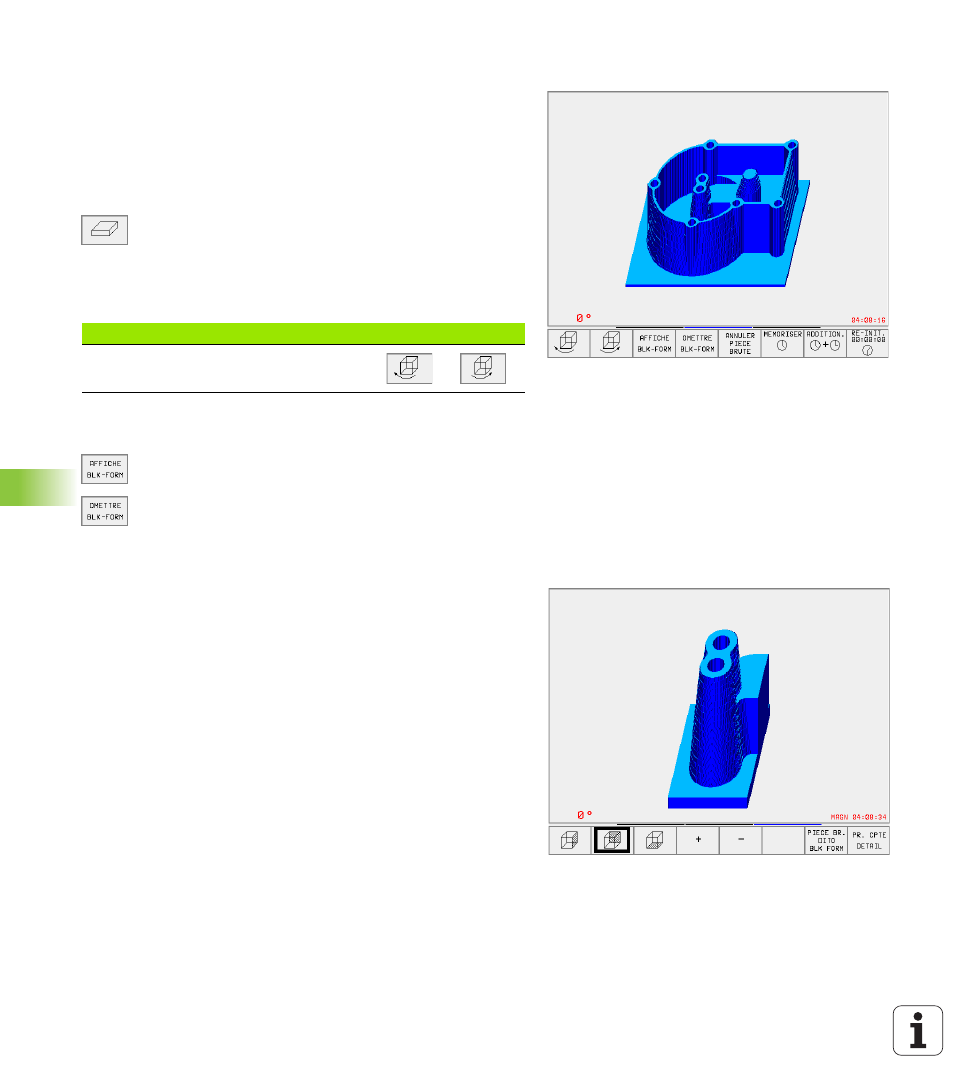

La TNC représente la pièce dans l’espace.
Vous pouvez faire pivoter la représentation 3D autour de l'axe vertical.
Au début de la simulation graphique, vous pouvez représenter les
contours de la pièce brute sous forme de cadre.
Les fonctions loupe sont disponibles en mode Test de programme,
cf. „Agrandissement de la projection”, page 406.
U
U
U
U
Sélectionner la représentation 3D par softkey
Rotation de la représentation 3D
Commuter le menu de softkeys jusqu’à ce que les softkeys suivantes
apparaissent:
Faire apparaître le cadre du contour de la pièce brute ou le
supprimer
U
U
U
U
Faire apparaître le cadre: Softkey AFFICHE BLK-
FORM
U
U
U
U
Faire disparaître le cadre: Softkey OMETTRE BLK-
FORM
Agrandissement de la projection
Vous pouvez modifier la projection en mode Test de programme pour
n
la représentation en 3 plans et
n
la représentation 3D
Pour cela, la simulation graphique doit être arrêtée. Un
agrandissement de la projection est toujours actif dans tous les modes
de représentation.
Fonction
Softkeys
Faire pivoter verticalement la
représentation par pas de 27°
