138 6 Programmation: Programmer les contours
6.3 Appr
oc
he et sor
tie du cont
our

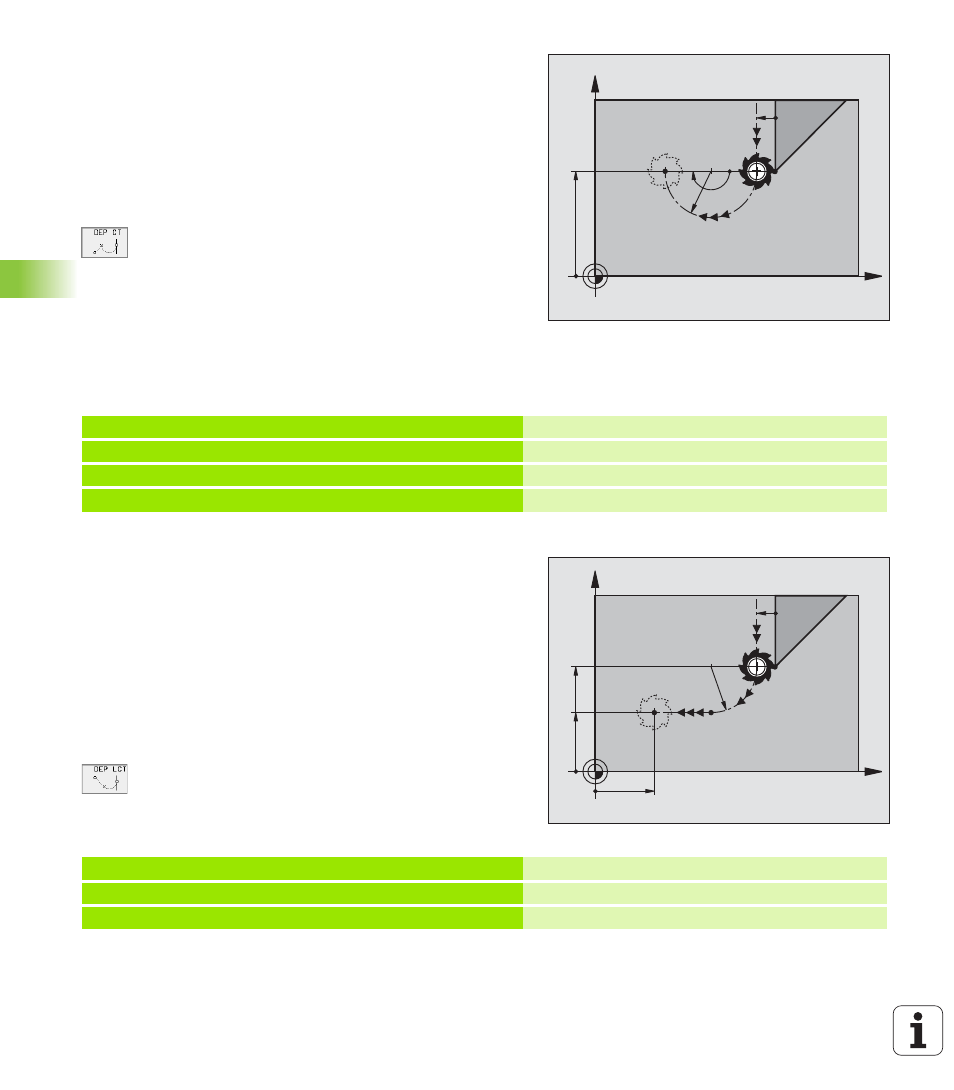

Sortie du contour par une trajectoire circulaire
avec raccordement tangentiel: DEP CT
La TNC guide l'outil sur une droite allant du dernier point du contour
P
E
jusqu'au point final P
N
. La trajectoire circulaire se raccorde par
tangentement au dernier élément du contour.
U U U U Programmer le dernier élément du contour avec le point final P
E
et
la correction de rayon
U U U U Ouvrir le dialogue avec la touche APPR/DEP et la softkey DEP CT:
U U U U Angle au centre CCA de la trajectoire circulaire
U U U U Rayon R de la trajectoire circulaire
n
L'outil doit quitter la pièce du côté défini par la
correction de rayon: Introduire R avec son signe
positif
n L'outil doit quitter la pièce du côté opposé à celui
qui a été défini par la correction de rayon: Introduire
R avec son signe négatif
Exemple de séquences CN
Sortie par trajectoire circulaire
avec raccordement tangentiel au contour
et segment de droite: DEP LCT
La TNC guide l'outil sur une trajectoire circulaire allant du dernier point
du contour P
E
jusqu'à un point auxiliaire P
H
. Partant de là, il se déplace
sur une droite en direction du point final P
N
. Le dernier élément du
contour et la droite P
H
– P
N
se raccordent à la trajectoire circulaire par
tangentement. De ce fait, elle est définie clairement par le rayon R.
U U U U Programmer le dernier élément du contour avec le point final P
E
et
la correction de rayon
U U U U Ouvrir le dialogue avec la touche APPR/DEP et la softkey DEP LCT:
U U U U Introduire les coordonnées du point final P
N
.
U U U U Rayon R de la trajectoire circulaire. Introduire R avec
son signe positif
Exemple de séquences CN
X
Y
20
P
N
R0
P
E
RR R8 180°
RR
23 L Y+20 RR F100 Dernier élément contour: P
E
avec correction rayon
24 DEP CT CCA 180 R+8 F100 Angle au centre=180°,
rayon trajectoire circulaire=8 mm
25 L Z+100 FMAX M2 Dégagement en Z, retour, fin du programme
X
Y
20
P
N
R0
P
E
RR
RR
12
10
R8
P
H
R0
23 L Y+20 RR F100 Dernier élément contour: P
E
avec correction rayon
24 DEP LCT X+10 Y+12 R+8 F100 Coordonnées P
N
, rayon traj. circulaire=8 mm
25 L Z+100 FMAX M2 Dégagement en Z, retour, fin du programme
