238 8 Programmation: Cycles
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

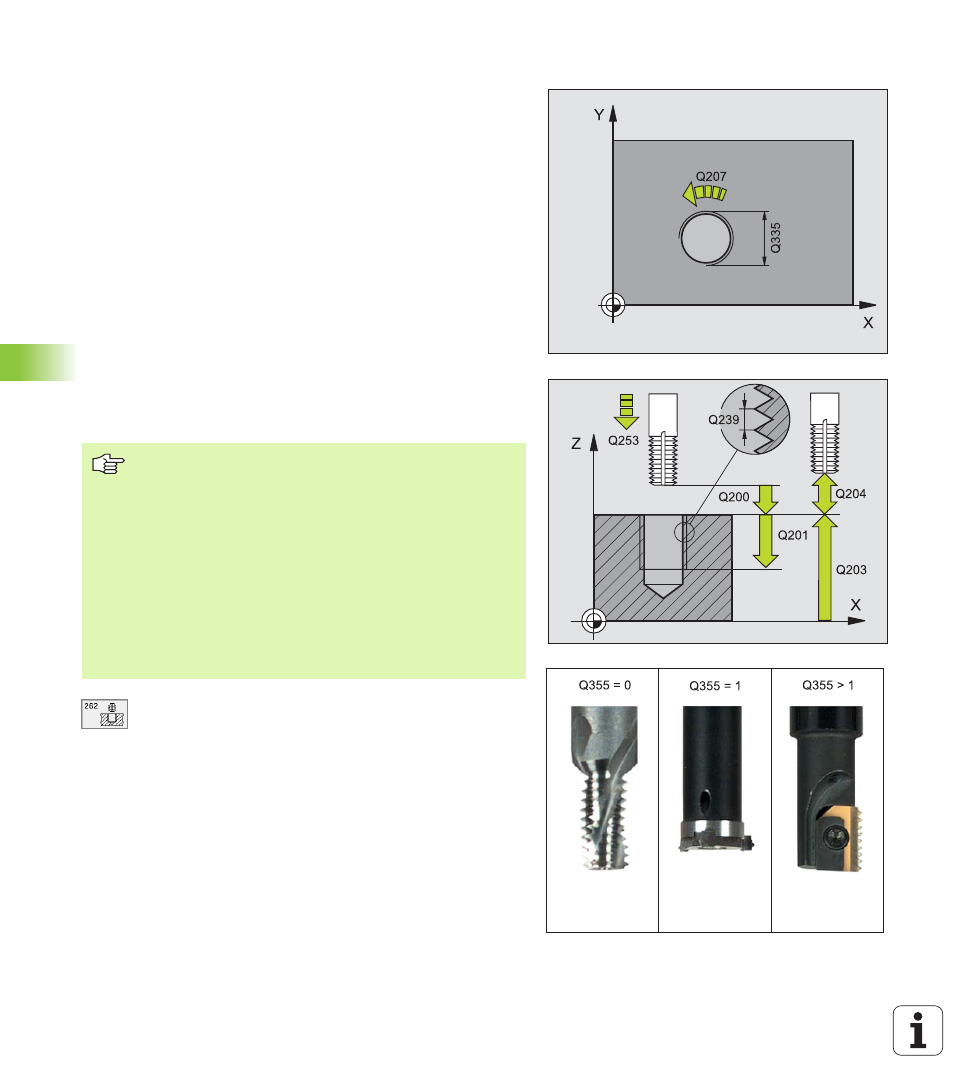

FRAISAGE DE FILETS (cycle 262)
1 La TNC positionne l'outil dans l'axe de broche en avance rapide
FMAX, à la distance d'approche programmée, au-dessus de la
surface de la pièce
2 Avec l'avance de pré-positionnement programmée, l'outil se
déplace sur le plan initial qui résulte du signe du pas de vis, du
mode de fraisage ainsi que du nombre filets par pas
3 Puis, l'outil se déplace tangentiellement vers le diamètre nominal
du filet en suivant une trajectoire hélicoïdale Ce faisant, l'approche
hélicoïdale exécute également un déplacement compensateur
dans l'axe d'outil afin de pouvoir débuter avec la trajectoire du filet
sur le plan initial programmé
4 En fonction du paramètre Nombre de filets par pas, l'outil fraise le
filet en exécutant un déplacement hélicoïdal, plusieurs
déplacements hélicoïdaux décalés ou un déplacement hélicoïdal
continu
5 Puis l’outil quitte le contour par tangentement pour retourner au
point initial dans le plan d’usinage
6 En fin de cycle, la TNC déplace l'outil en avance rapide à la
distance d'approche ou – si celui-ci est programmé – au saut de
bride
U U U U Diamètre nominal Q335: Diamètre nominal du filet
U U U U Pas de vis Q239: Pas de la vis. Le signe détermine le
sens du filet vers la droite ou vers la gauche:
+ = filet à droite
– = filet à gauche
U U U U Profondeur de filetage Q201 (en incrémental):
Distance entre la surface de la pièce et le creux du filet
U U U U Filets par pas Q355: Nombre de pas en fonction
duquel l'outil est décalé, cf. fig. en bas et à droite
0 = une trajectoire hélicoïdale de 360° à la profondeur
du filetage
1 = trajectoire hélicoïdale continue sur toute la
longueur du filet
>1 = plusieurs trajectoires hélicoïdales avec approche
et sortie; entre deux, la TNC décale l'outil de Q355
fois le pas de vis
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d’usinage avec
correction de rayon R0.
Le signe du paramètre de cycle Profondeur de filetage
détermine le sens de l’usinage. Si vous programmez
Profondeur de filetage = 0, la TNC n'exécutera pas le cycle.
Le déplacement d'approche vers le diamètre nominal du
filet est réalisé dans le demi-cercle partant du . Si le
diamètre de l'outil est de 4 fois le pas de vis plus petit que
le diamètre nominal du filet, un prépositionnement latéral
est éxécuté.
